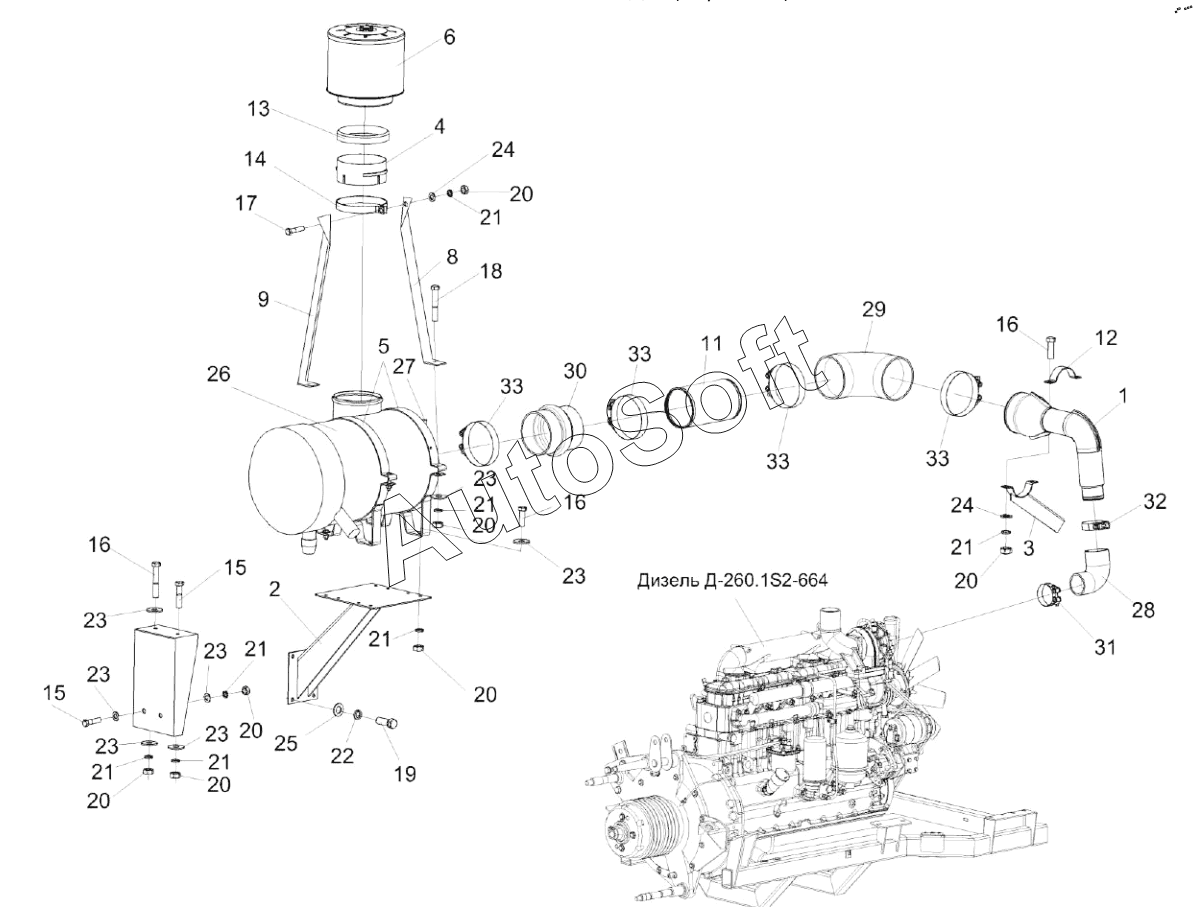

Каталог запасных частей к технике: Гомсельмаш ES4 (2023). Установка воздухоочистителя КП-4-0106080
26
18
19
20
20
20
20
20
20
20
21
21
21
21
21
21
21
22
23
23
23
23
23
23
23
24
24
25
17
27
28
29
30
31
32
33
33
33
33
16
16
16
15
15
14
13
12
11
9
8
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-4-0106080 | К***0 | Установка воздухоочистителя | |
| 1 | К***0 | Труба воздушная | |
| 2 | К***0 | Стойка | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Переходник | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Воздухозаборник вращающийся | |
| 8 | К***1 | Растяжка | |
| 9 | К***1 | Растяжка | |
| 10 | К***5 | Кронштейн | |
| 11 | К***8 | Труба | |
| 12 | К***1 | Хомут | |
| 13 | К***6 | Прокладка | |
| 14 | К***1 | Хомут | |
| 15 | Б***6 | Болт М10-6eх25-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт М10-6eх40-7796 | |
| 18 | Б***6 | Болт М10-6eх60-7796 | |
| 19 | Б***6 | Болт | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 23 | Ш***8 | Шайба | |
| 24 | Ш***1 | Шайба C.10.01-11371 | |
| 25 | Ш***1 | Шайба | |
| 26 | Ф***0 | Фильтр воздушный | |
| 27 | Д***5 | Датчик сигнализатора засоренности воздушного фильтра | |
| 28 | P***8 | Патрубок | |
| 29 | P***5 | Патрубок | |
| 30 | P***2 | Патрубок | |
| 31 | Х***2 | Хомут червячный | |
| 32 | Х***2 | Хомут без компенсатора | |
| 33 | Х***2 | Хомут без компенсатора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
