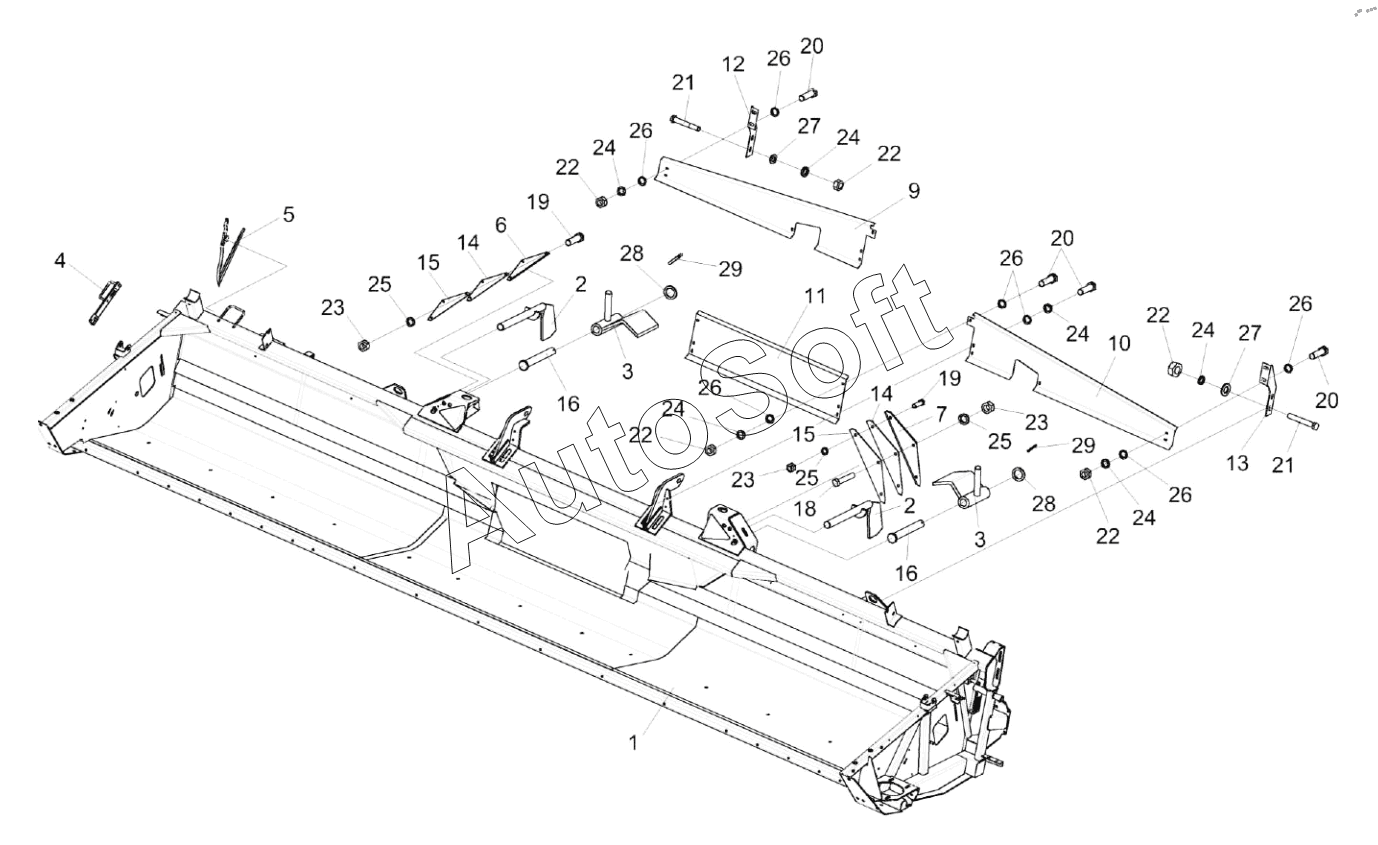

Каталог запасных частей к технике: Гомсельмаш ЖЗК-7-7 (2023). Установка надставок КЗР 1500429-12, КЗР 1500429-13 и КЗР 1500432
15
15
29
29
28
28
27
27
26
26
26
26
26
26
25
25
25
24
24
24
24
24
24
23
23
23
22
22
22
22
22
21
21
20
20
20
19
19
18
16
16
14
14
13
12
11
10
9
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1500010Б-24 | К***4 | Жатка для зерновых культур | |
| 1 | К***2 | Рама | |
| 2 | К***1 | Палец | |
| 3 | К***0 | Упор | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Стеблеподъмник | |
| 6 | К***4 | Накладка | |
| 7 | К***1 | Накладка | |
| 9 | К***2 | Надставка | |
| 10 | К***3 | Надставка | |
| 11 | К***2 | Надставка | |
| 12 | К***6 | Кронштейн | |
| 13 | К***1 | Кронштейн | |
| 14 | К***5 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***4 | Ось | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт М10-6ех50-7786 | |
| 20 | Б***6 | Болт М8-6ех20-7796 | |
| 21 | Б***6 | Болт М8-6ех65-7796 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Г***5 | Гайка М10-6G-5915 | |
| 24 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 26 | Ш***8 | Шайба | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | Ш***1 | Шайба 20.01-11371 | |
| 29 | Ш***7 | Шплинт 5х36-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
