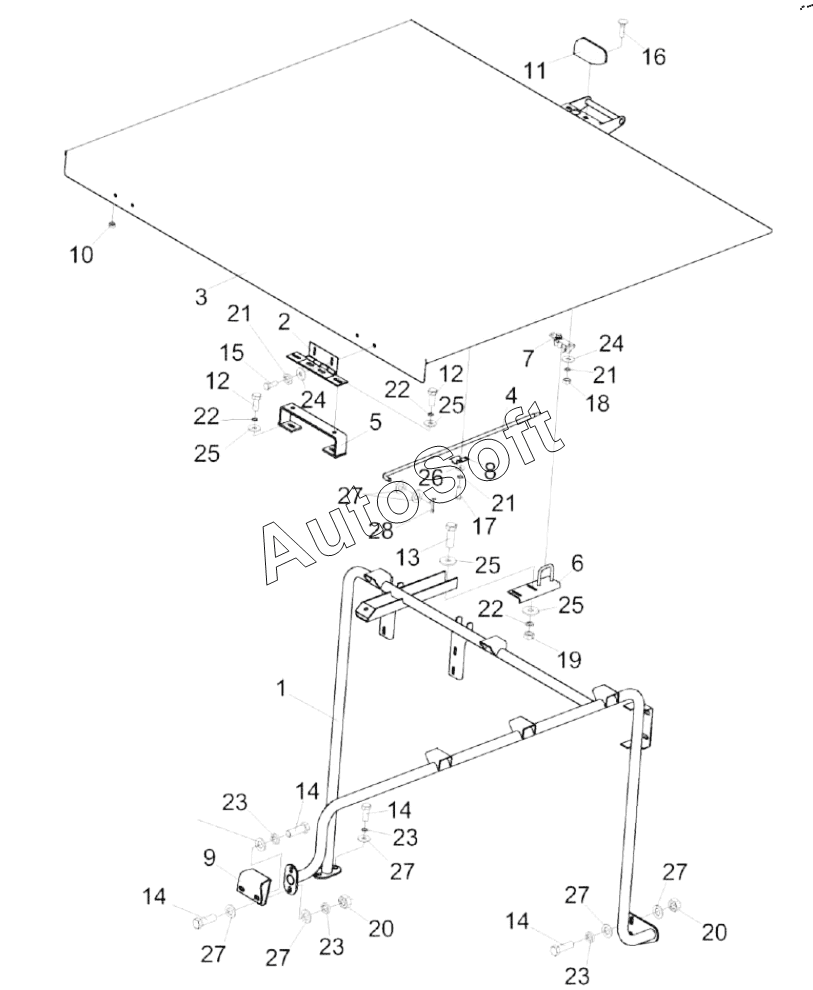

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка крыши моторного отсека КЗК-1119Р-0124000
14
14
14
14
28
27
27
27
27
27
27
26
25
25
25
25
24
24
23
23
23
23
22
22
22
21
21
21
20
20
19
18
17
16
15
13
12
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0124000 | К***0 | Установка крыши моторного отсека | |
| 1 | К***0 | Рама опорная | |
| 2 | К***2 | Петля | |
| 3 | К***0 | Крыша | |
| 4 | К***0 | Упор | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Скоба | |
| 7 | К***0 | Замок | |
| 8 | К***9 | Прижим | |
| 9 | К***1 | Кронштейн | |
| 10 | К***2 | Амортизатор | |
| 11 | К***5 | Рукоятка | |
| 12 | Б***6 | Болт М8-6eх20-7796 | |
| 13 | Б***6 | Болт М8-6eх25-7796 | |
| 14 | Б***6 | Болт | |
| 15 | Б***8 | Болт М6-6eх16-7798 | |
| 16 | Б***2 | Болт | |
| 17 | В***3 | Винт | |
| 18 | Г***5 | Гайка М6-6G-5915 | |
| 19 | Г***5 | Гайка М8-6G-5915 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***1 | Шайба C.6.01-11371 | |
| 27 | Ш***1 | Шайба C.10.01-11371 | |
| 28 | Ш***7 | Шплинт 3,2х20-397 |
