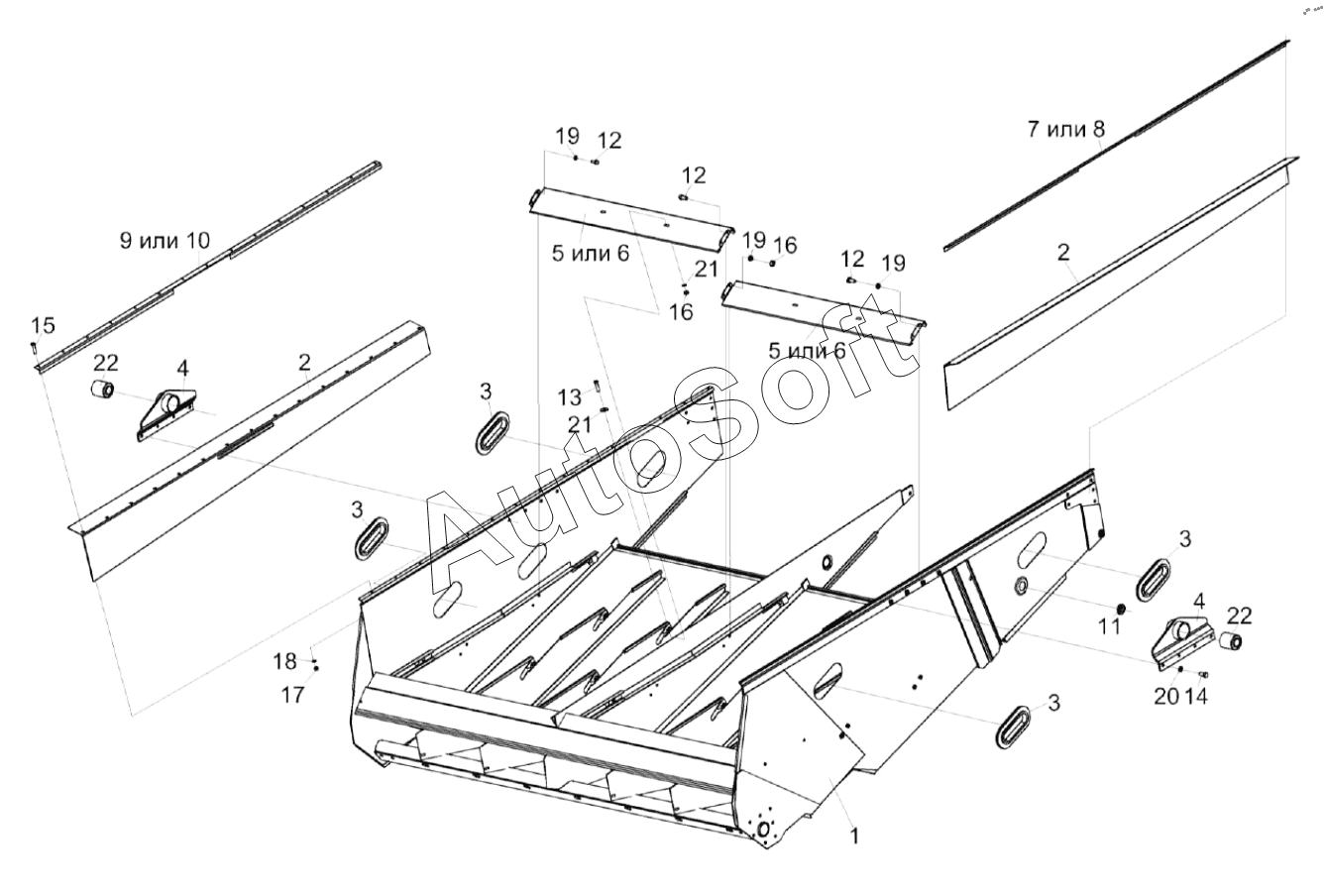

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Грохот смонтированный КЗК-1119Р-0240010
10
22
22
21
21
20
19
19
19
18
17
16
16
15
14
13
12
12
12
11
9
8
7
6
6
5
5
4
4
3
3
3
3
2
2
2
2
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0240010 | К***0 | Грохот смонтированный | |
| КЗК-14-0240180 | К***0 | Кронштейн | |
| 1 | К***0 | Рама стана решетного нижнего | |
| 2 | К***3 | Уплотнение | |
| 2 | К***4 | Уплотнение | |
| 2 | К***1 | Уплотнение | |
| 3 | К***5 | Уплотнение | |
| 4 | К***0 | Пластина опорная | |
| 5 | К***8 | Щиток направляющий | |
| 6 | К***1 | Щиток направляющий | |
| 7 | К***3 | Шина | |
| 8 | К***1 | Шина | |
| 9 | К***2 | Шина | |
| 10 | К***3 | Шина | |
| 11 | К***6 | Уплотнение | |
| 12 | Б***8 | Болт М6-6eх14-7798 | |
| 13 | Б***8 | Болт М6-6eх14-7798 | |
| 14 | Б***8 | Болт | |
| 15 | В***3 | Винт В.М5-6eх20-17473 | |
| 16 | Г***5 | Гайка М6-6G-5915 | |
| 17 | Г***7 | Гайка М5-6G-5927 | |
| 18 | Ш***2 | Шайба 5Т 65Г-6402 | |
| 19 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 20 | К***2 | Шайба | |
| 21 | Ш***8 | Шайба | |
| 22 | 0***2 | Сайлентблок |
