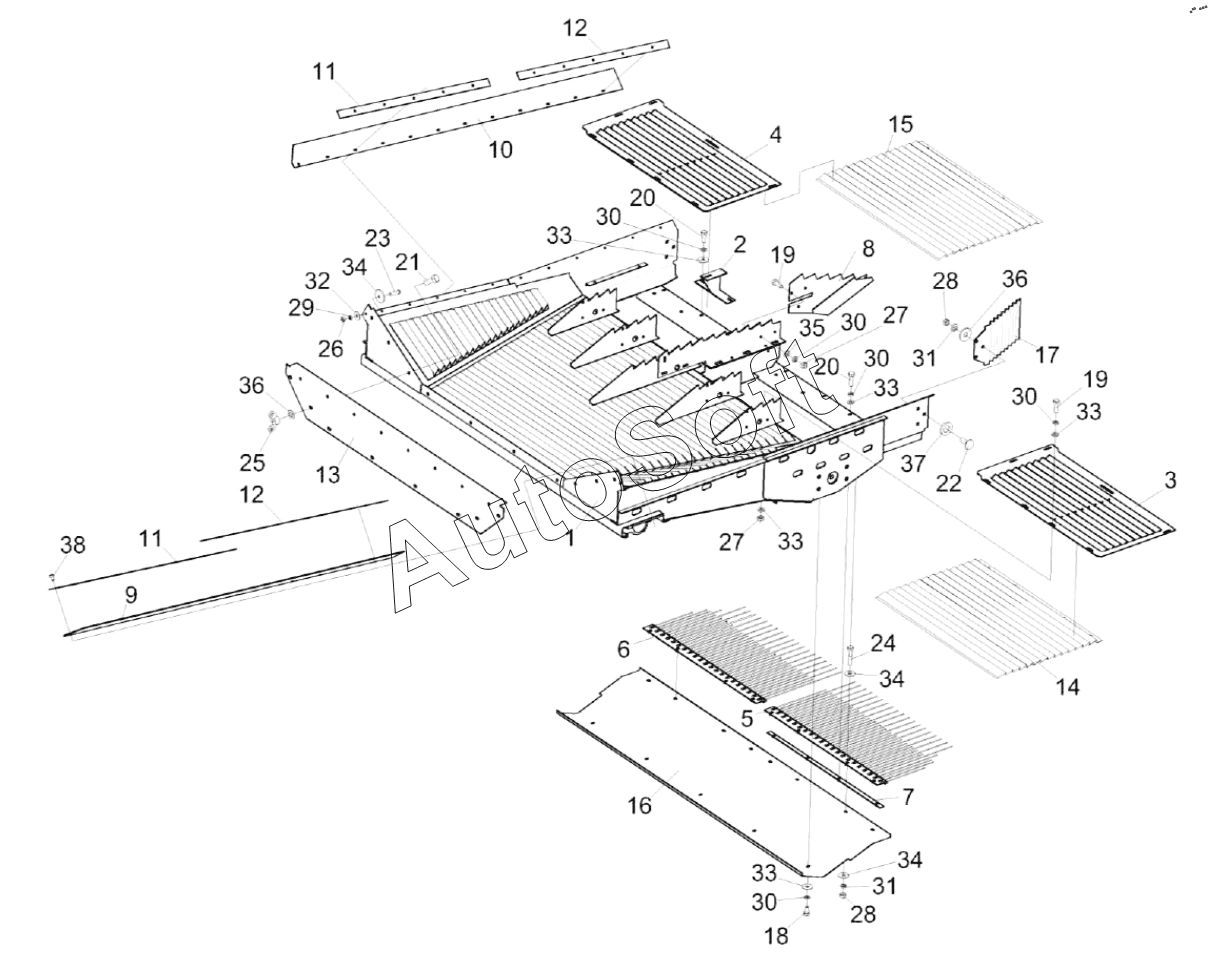

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Доска стрясная КЗК-1119Р-0280000
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
27
28
28
29
30
30
30
30
30
31
31
32
33
33
33
33
33
34
34
34
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0280000 | К***0 | Доска стрясная | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Кронштейн | |
| 3 | К***А | Решето | |
| 4 | К***1 | Решето | |
| 5 | К***0 | Решетка пальцевая | |
| 6 | К***1 | Решетка пальцевая | |
| 7 | К***0 | Прижим | |
| 8 | К***0 | Делитель | |
| 9 | К***2 | Уплотнение | |
| 10 | К***1 | Уплотнение | |
| 11 | К***7 | Прижим | |
| 12 | К***9 | Прижим | |
| 13 | К***8 | Крышка | |
| 14 | К***1 | Пол ступенчатый | |
| 15 | К***1 | Пол ступенчатый | |
| 16 | К***2 | Кожух | |
| 17 | К***А | Планка ступенчатая | |
| 18 | Б***8 | Болт | |
| 19 | Б***8 | Болт М6-6eх16-7798 | |
| 20 | Б***8 | Болт М6-6eх20-7798 | |
| 21 | Б***8 | Болт | |
| 22 | Б***2 | Болт | |
| 23 | В***3 | Винт | |
| 24 | Б***6 | Болт М8-6eх30-7796 | |
| 25 | Г***2 | Гайка М8-6G-3032 | |
| 26 | Г***7 | Гайка М5-6G-5927 | |
| 27 | Г***5 | Гайка М6-6G-5915 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Ш***2 | Шайба 5Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба C.6.01-11371 | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба C.12.01-11371 | |
| 38 | З***7 | Заклепка |
