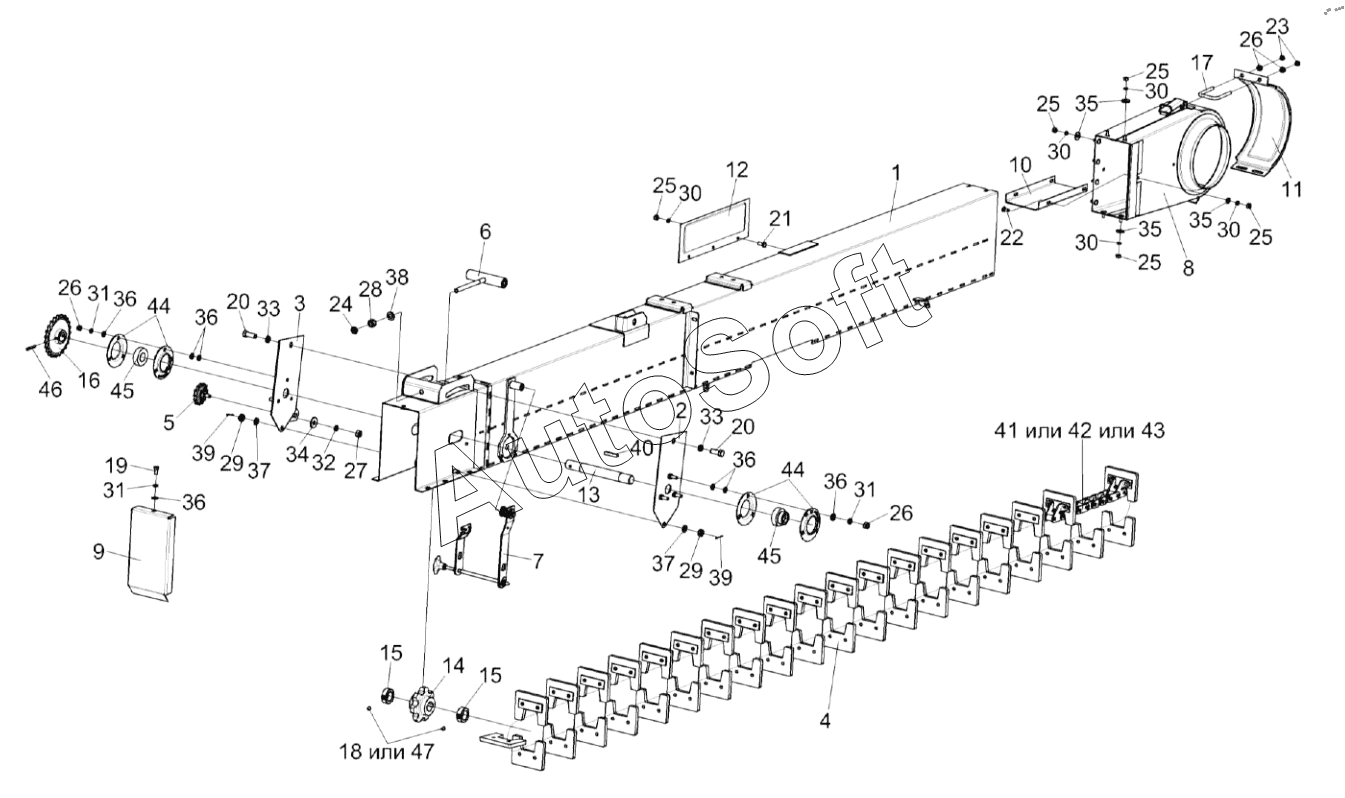

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Элеватор колосовой КЗК-14-0208000В
36
36
36
36
36
25
25
25
25
25
26
26
26
27
28
29
29
30
30
30
30
30
31
31
31
32
33
33
34
35
35
35
24
37
37
38
39
39
40
41
42
43
44
44
45
45
46
47
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0208000В | К***В | Элеватор колосовой | |
| 1 | К***Б | Каркас элеватора | |
| 2 | К***0 | Натяжник | |
| 3 | К***0 | Натяжник | |
| 4 | К***0 | Цепь элеватора | |
| 5 | К***0 | Звездочка натяжная | |
| 6 | К***0 | Тяга | |
| 7 | К***0 | Установка датчиков | |
| 8 | К***0 | Каркас | |
| 9 | К***6 | Крышка | |
| 10 | К***6 | Направляющая | |
| 11 | К***1 | Крышка | |
| 12 | К***4 | Крышка | |
| 13 | К***2 | Вал | |
| 14 | К***А | Звездочка | |
| 15 | К***6 | Втулка | |
| 16 | К***8 | Звездочка | |
| 17 | К***7 | Зацеп | |
| 18 | К***5 | Винт | |
| 19 | Б***6 | Болт М8-6eх16-7796 | |
| 20 | Б***6 | Болт М12-6eх30-7796 | |
| 21 | Б***8 | Болт М6-6eх14-7798 | |
| 22 | Б***2 | Болт | |
| 23 | Г***6 | Гайка М8-6G-2526 | |
| 24 | Г***6 | Гайка М12-6G-2526 | |
| 25 | Г***5 | Гайка М6-6G-5915 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Г***5 | Гайка М12-6G-5915 | |
| 29 | Г***9 | Гайка | |
| 30 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба C.6.01-11371 | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***1 | Шайба C.10.01-11371 | |
| 38 | Ш***1 | Шайба C.12.01-11371 | |
| 39 | Ш***7 | Шплинт | |
| 40 | Ш***0 | Шпонка | |
| 41 | С***0 | Звено С-ТРД-38-4600 | |
| 42 | С***6 | Звено С-ТРД-38-46 | |
| 43 | С***0 | Звено | |
| 44 | К***2 | Корпус | |
| 45 | П***5 | Подшипник | |
| 46 | 6***2 | Штифт | |
| 47 | D***n | Винт |
