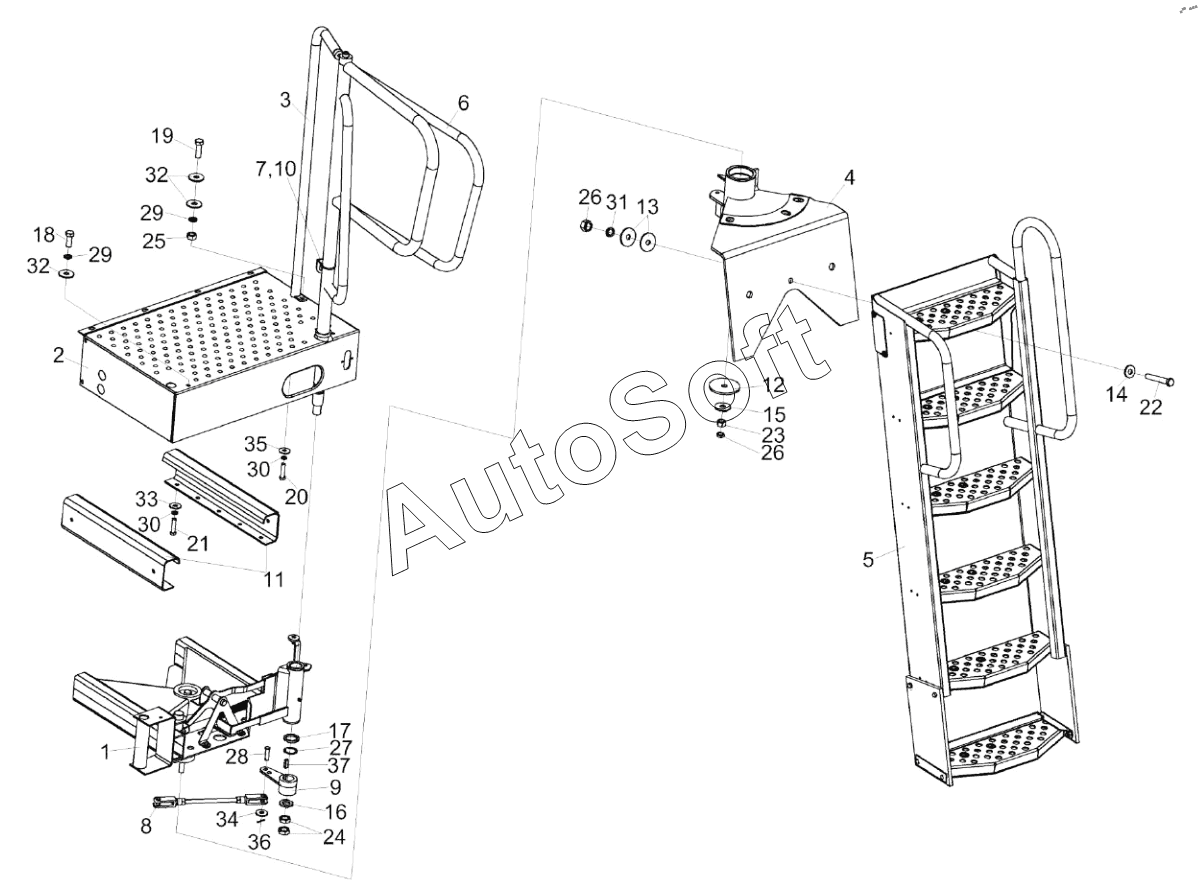

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка трапа КЗК-2124-1-0117000
28
19
20
21
22
23
24
25
26
26
27
18
29
29
30
30
31
32
32
33
34
35
36
37
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-2124-1-0117000 | К***0 | Установка трапа | |
| КЗК-2124-1-0117120 | К***0 | Установка площадки | |
| КЗК-2124-1-0117130 | К***0 | Установка поручня | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Площадка | |
| 3 | К***0 | Поручень | |
| 4 | К***А | Кронштейн | |
| 5 | К***А | Трап | |
| 6 | К***Б | Поручень | |
| 7 | К***0 | Кронштейн | |
| 8 | К***А | Тяга | |
| 9 | К***0 | Кронштейн | |
| 10 | К***1 | Втулка | |
| 11 | К***А | Профиль | |
| 12 | К***9 | Шайба | |
| 13 | К***8 | Шайба | |
| 14 | К***9 | Шайба | |
| 15 | К***1 | Шайба | |
| 16 | К***1 | Шайба | |
| 17 | П***9 | Шайба | |
| 18 | Б***6 | Болт М8-6eх20-7796 | |
| 19 | Б***6 | Болт М8-6eх25-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М10-6eх40-7796 | |
| 22 | Б***6 | Болт | |
| 23 | Г***5 | Гайка М16-6G-5915 | |
| 24 | Г***6 | Гайка М24х2-6G-2526 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***6 | Гайка М16-6G-2526 | |
| 27 | К***2 | Кольцо В35-13942 | |
| 28 | О***0 | Ось | |
| 29 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 32 | Ш***8 | Шайба | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба C.10.01-11371 | |
| 36 | Ш***7 | Шплинт 3,2х20-397 | |
| 37 | Ш***0 | Шпонка |
