Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка топливной системы КЗК-1119Р-0126000
33
22
22
23
24
24
24
25
26
26
26
28
29
29
29
31
32
32
32
32
32
21
34
34
35
36
36
37
38
38
39
39
39
39
39
39
39
39
40
40
40
40
41
42
10
1
2
2
3
4
5
6
7
8
9
11
12
13
13
14
15
16
17
18
18
18
19
20

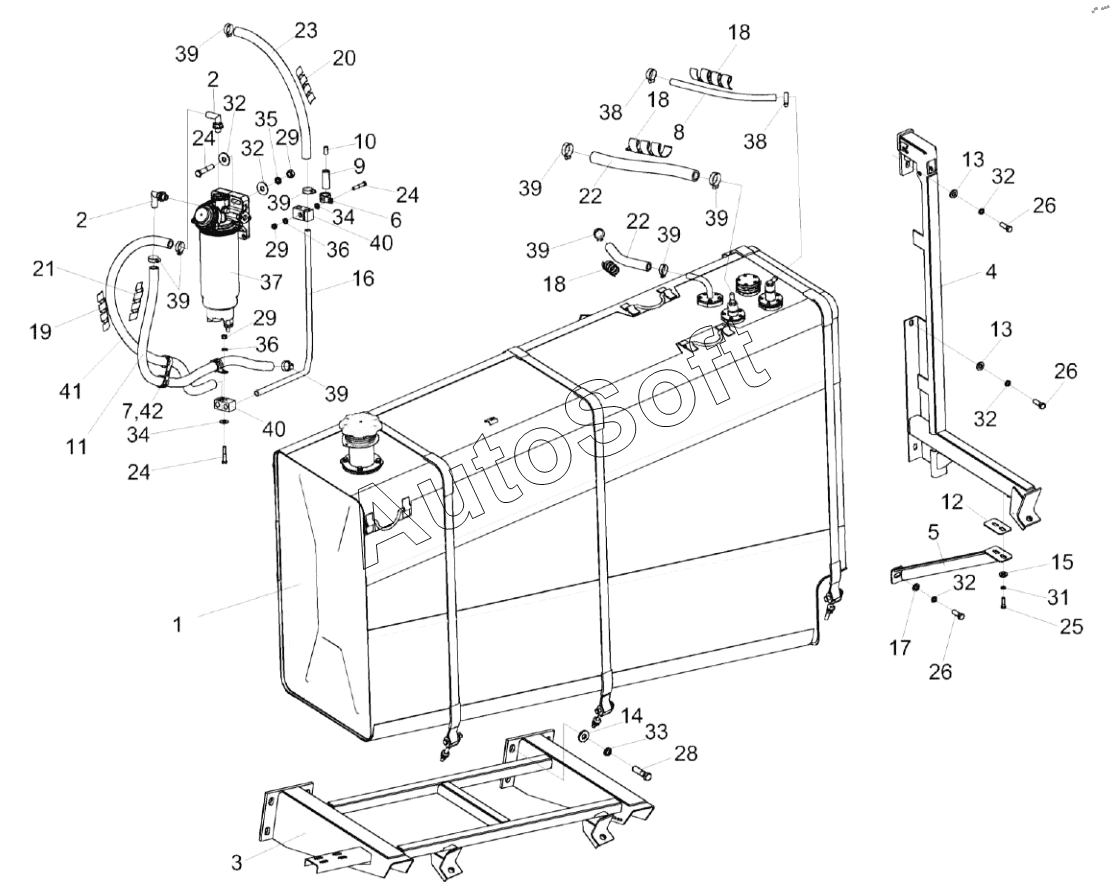

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГПД 0601140-02 | Г***2 | Установка зажима | |
| КЗК-1119Р-0126000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Угольник | |
| 3 | К***0 | Рамка | |
| 4 | К***0 | Рама | |
| 5 | К***0 | Опора бака | |
| 6 | К***3 | Хомут | |
| 7 | К***3 | Хомут | |
| 8 | К***1 | Рукав | |
| 9 | К***3 | Уплотнение | |
| 10 | К***9 | Прокладка | |
| 11 | К***4 | Шланг | |
| 12 | К***5 | Пластина | |
| 13 | К***9 | Шайба | |
| 14 | К***А | Шайба | |
| 15 | К***5 | Шайба | |
| 16 | К***5 | Топливопровод заборный | |
| 17 | К***8 | Шайба | |
| 18 | О***2 | Оплетка | |
| 19 | О***9 | Оплетка | |
| 20 | О***0 | Оплетка | |
| 21 | О***2 | Оплетка | |
| 22 | К***1 | Рукав | |
| 23 | Р***3 | Рукав | |
| 24 | Б***6 | Болт | |
| 25 | Б***6 | Болт М10-6eХ30-7796 | |
| 26 | Б***6 | Болт М12-6eХ35-7796 | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт | |
| 29 | Г***5 | Гайка М8-6G-5915 | |
| 30 | Г***5 | Гайка М12-6G-5915 | |
| 31 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***8 | Шайба | |
| 36 | Ш***1 | Шайба | |
| 37 | 1***1 | Фильтр топливный | |
| 38 | 1***3 | Хомут червячный | |
| 39 | 1***2 | Хомут червячный | |
| 40 | 2***Н | Зажим | |
| 40 | Г***4 | Зажим | |
| 41 | Р***0 | Рукав | |
| 42 | Б***6 | Болт М8-6eх20-7796 |
