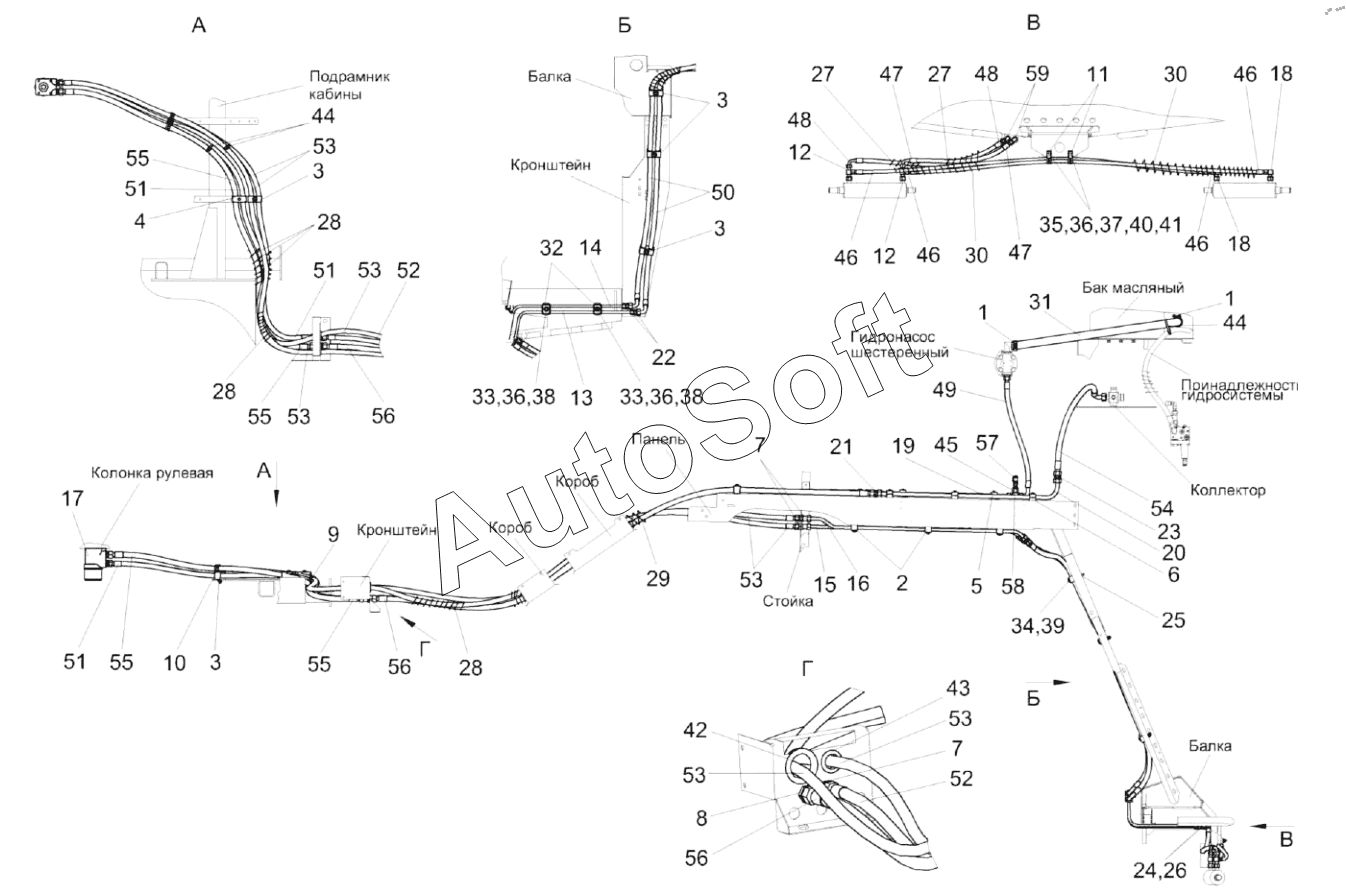

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Гидросистема рулевого управления КЗК-1119Р-0603000
45
31
32
33
33
34
35
36
36
36
37
38
38
39
40
41
42
43
44
44
30
30
46
46
46
46
47
47
48
48
49
50
51
51
51
52
52
53
53
53
53
53
53
54
55
55
55
55
56
56
56
57
58
59
15
1
1
2
3
3
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0603000 | К***0 | Гидросистема рулевого управления | |
| 1 | А***0 | Хомут стяжной | |
| 2 | Г***2 | Установка зажима | |
| 3 | Г***2 | Установка зажима | |
| 4 | Г***2 | Установка зажима | |
| 5 | Г***2 | Установка зажима | |
| 6 | Г***2 | Установка зажима | |
| 7 | Г***4 | Штуцер | |
| 8 | Г***5 | Штуцер | |
| 9 | К***2 | Хомут | |
| 10 | К***3 | Хомут | |
| 11 | К***4 | Хомут | |
| 12 | К***1 | Тройник | |
| 13 | К***0 | Трубопровод | |
| 14 | К***1 | Трубопровод | |
| 15 | К***0 | Трубопровод | |
| 16 | К***0 | Трубопровод | |
| 17 | К***1 | Насос-дозатор | |
| 18 | К***0 | Угольник | |
| 19 | К***0 | Трубопровод | |
| 20 | К***0 | Трубопровод | |
| 21 | Г***4 | Штуцер | |
| 22 | Г***1 | Штуцер | |
| 23 | Г***4 | Штуцер | |
| 24 | Г***3 | Гайка | |
| 25 | К***7 | Втулка | |
| 26 | К***1 | Штуцер | |
| 27 | О***6 | Оплетка | |
| 28 | О***1 | Оплетка | |
| 29 | О***5 | Оплетка | |
| 30 | О***8 | Оплетка | |
| 31 | Р***0 | Рукав | |
| 32 | У***А | Брус | |
| 33 | Б***6 | Болт | |
| 34 | Б***6 | Болт | |
| 35 | Б***2 | Болт | |
| 36 | Г***5 | Гайка М8-6G-5915 | |
| 37 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***8 | Шайба | |
| 40 | Ш***1 | Шайба | |
| 41 | Ш***1 | Шайба C.10.01-11371 | |
| 42 | 5***9 | Втулка | |
| 43 | 5***0 | Втулка | |
| 44 | Л***я | Лента стяжная зубчатая | |
| 45 | R***F | Переходник | |
| 46 | Р***0 | Рукав высокого давления | |
| 47 | Р***° | Рукав высокого давления | |
| 48 | Р***° | Рукав высокого давления | |
| 49 | Р***° | Рукав высокого давления | |
| 50 | Р***° | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***° | Рукав высокого давления | |
| 55 | Р***0 | Рукав высокого давления | |
| 56 | Р***0 | Рукав высокого давления | |
| 57 | А***L | Соединение резьбовое с колпачком | |
| 58 | T***X | Тройник | |
| 59 | E***F | Угольник |
