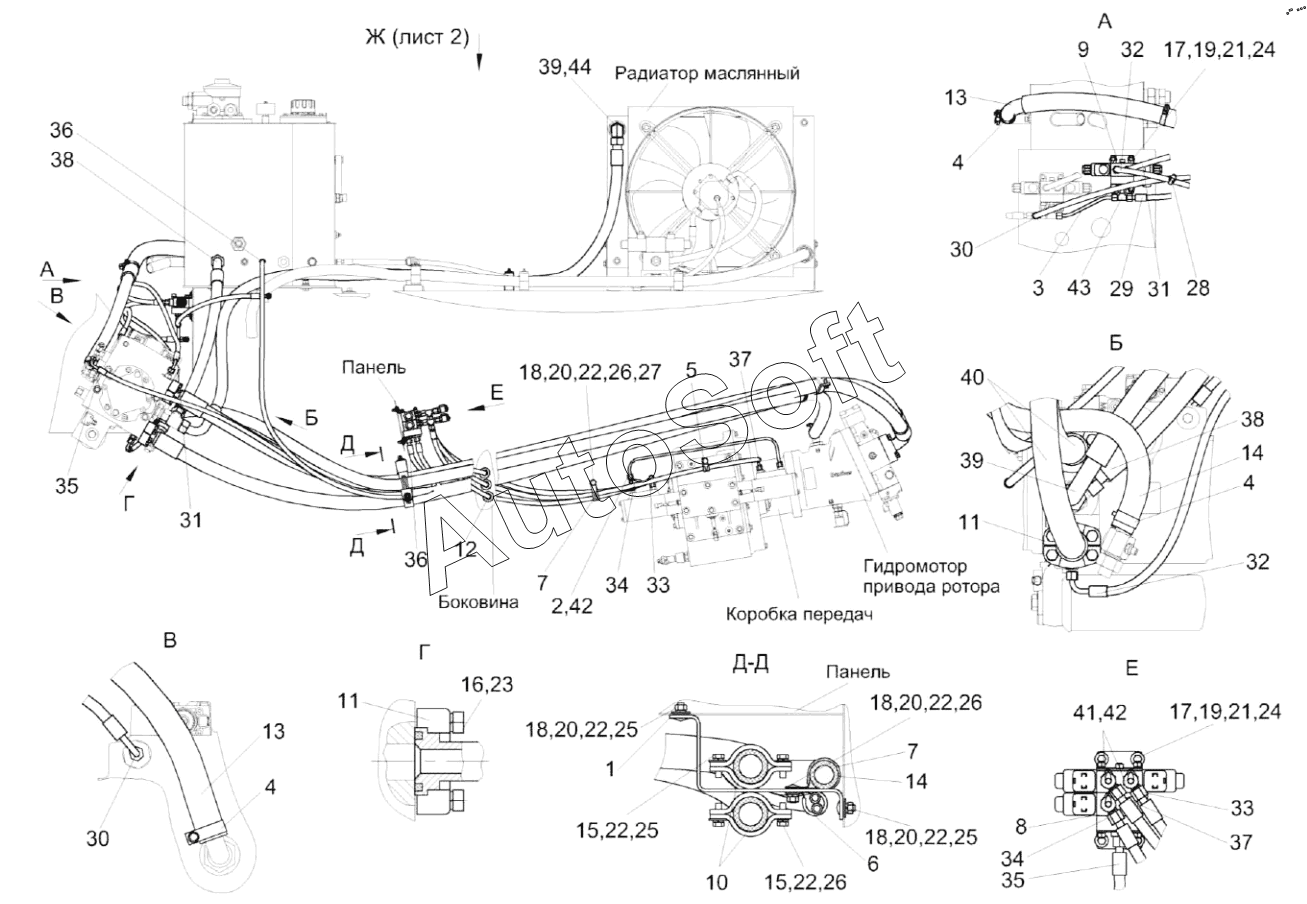

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Гидросистема привода ротора КЗК-1119Р-0607000
34
34
23
24
24
25
25
25
26
26
26
27
28
29
30
30
31
31
32
32
33
33
22
22
22
22
22
22
35
35
36
36
37
37
38
38
39
39
40
41
42
42
43
44
11
11
1
2
3
4
4
4
5
6
7
7
8
9
10
12
13
13
14
14
15
15
16
17
17
18
18
18
18
19
19
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0607000 | К***0 | Гидросистема привода ротора | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Трубопровод | |
| 3 | К***0 | Трубопровод | |
| 4 | А***0 | Хомут стяжной | |
| 5 | К***0 | Хомут | |
| 6 | К***3 | Хомут | |
| 7 | К***5 | Хомут | |
| 8 | К***0 | Гидроблок управления переключением передач | |
| 9 | У***0 | Гидроблок доворота вала мотора ГСТ | |
| 10 | К***5 | Прижим | |
| 11 | К***4 | Полуфланец | |
| 12 | К***2 | Втулка | |
| 13 | Р***0 | Рукав | |
| 14 | Р***1 | Рукав | |
| 15 | Б***6 | Болт М8-6eх25-7796 | |
| 16 | Б***6 | Болт | |
| 17 | Б***8 | Болт М6-6eх20-7798 | |
| 18 | Б***2 | Болт | |
| 19 | Г***5 | Гайка М6-6G-5915 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***8 | Шайба | |
| 26 | Ш***1 | Шайба | |
| 27 | Ш***1 | Шайба C.10.01-11371 | |
| 28 | 2***2 | Лента стяжная | |
| 29 | Р***° | Рукав высокого давления | |
| 30 | Р***° | Рукав высокого давления | |
| 31 | Р***° | Рукав высокого давления | |
| 32 | Р***° | Рукав высокого давления | |
| 33 | Р***° | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | Р***° | Рукав высокого давления | |
| 36 | Р***0 | Рукав высокого давления | |
| 37 | Р***° | Рукав высокого давления | |
| 38 | Р***° | Рукав высокого давления | |
| 39 | Р***° | Рукав высокого давления | |
| 40 | Р***9 | Рукав высокого давления | |
| 41 | А***L | Соединение резьбовое с колпачком | |
| 42 | E***F | Тройник | |
| 43 | E***F | Тройник | |
| 44 | E***F | Угольник |
