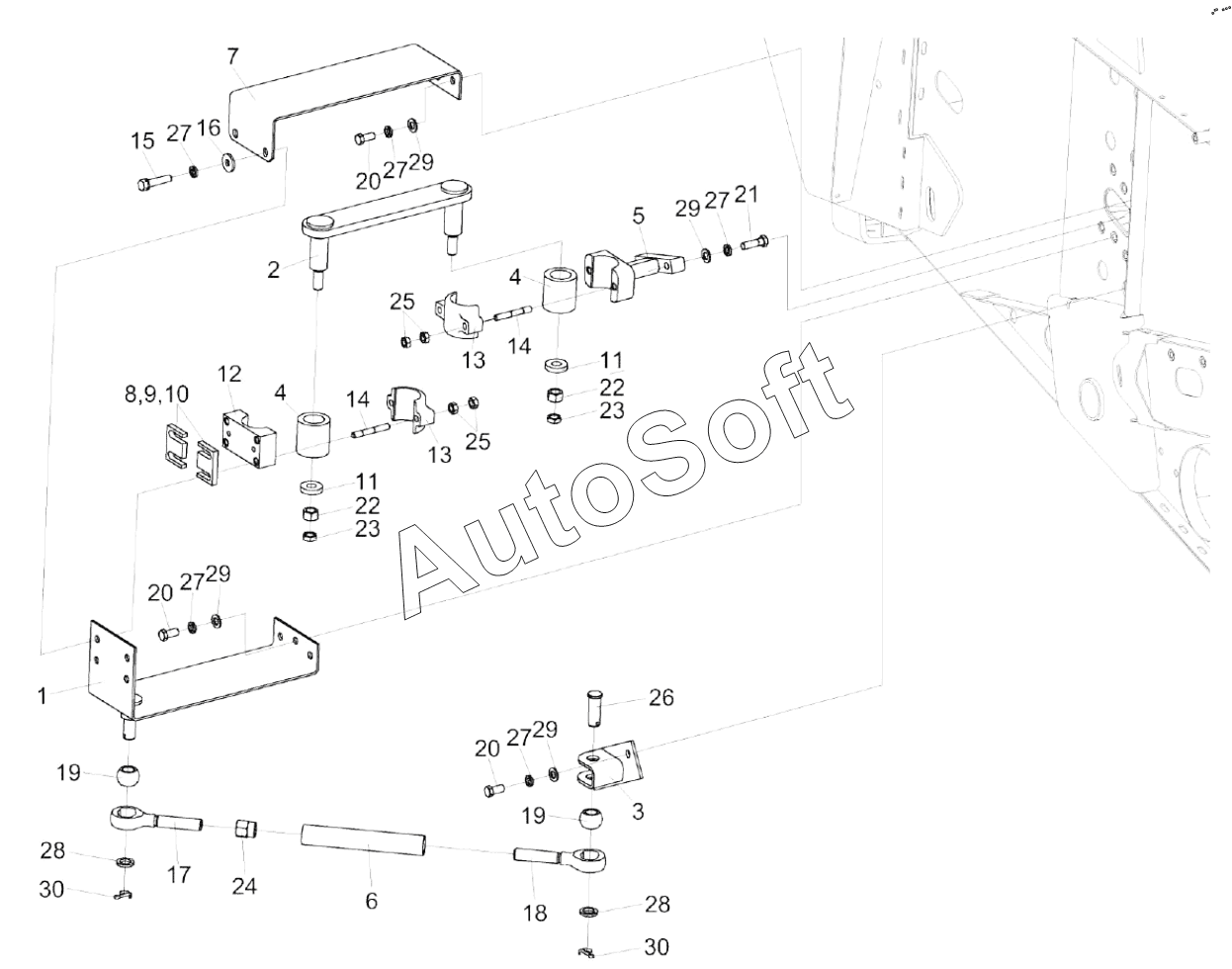

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка механизма удерживания КЗК-16-1-0202210
23
23
15
16
17
18
19
19
20
20
20
21
22
22
14
14
24
25
25
26
27
27
27
27
27
28
28
29
29
29
29
30
30
6
1
2
3
4
4
5
7
8
9
10
11
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0202150 | К***0 | Опора | |
| КЗК-14-0202320 | К***0 | Тяга | |
| КЗК-16-1-0202210 | К***0 | Установка механизма удерживания | |
| КЗК-16-1-0202230 | К***0 | Кронштейн | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Коромысло | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Сайлентблок | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Раскос | |
| 7 | К***2 | Кронштейн | |
| 8 | К***3 | Прокладка | |
| 9 | К***1 | Прокладка | |
| 10 | К***2 | Прокладка | |
| 11 | К***4 | Шайба | |
| 12 | К***1 | Плита | |
| 13 | К***А | Крышка | |
| 14 | К***А | Шпилька | |
| 15 | К***Б | Болт | |
| 16 | К***2 | Шайба | |
| 17 | П***3 | Головка | |
| 18 | П***1 | Головка | |
| 19 | 6***5 | Шар | |
| 20 | Б***6 | Болт М12-6eх25-7796 | |
| 21 | Б***6 | Болт М12-6eх40-7796 | |
| 22 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 23 | Г***5 | Гайка | |
| 24 | Г***6 | Гайка М20-6G-2526 | |
| 25 | Г***5 | Гайка М10х1,25-6G-5915 | |
| 26 | О***0 | Ось | |
| 27 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 28 | Ш***9 | Шайба 20.01-9649 | |
| 29 | Ш***1 | Шайба C.12.01-11371 | |
| 30 | Ш***7 | Шплинт 5х32-397 |
