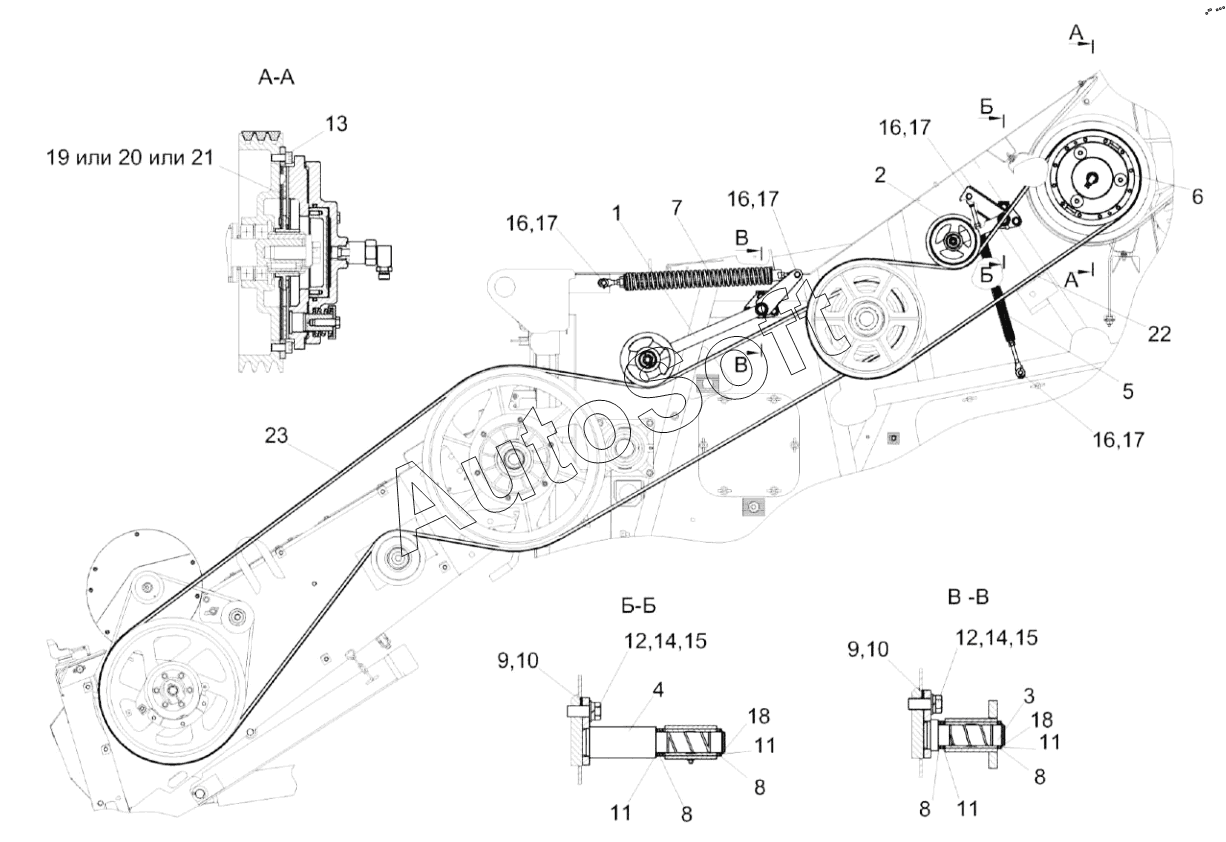

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка привода наклонной камеры КЗК-1119Р-0125000А
12
12
23
22
21
20
19
18
18
17
17
17
17
16
16
16
16
15
15
14
14
13
11
11
11
11
10
10
9
9
8
8
8
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0125000А | К***А | Установка привода наклонной камеры | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Устройство натяжное | |
| 3 | К***0 | Опора | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Пружина | |
| 6 | К***0 | Гидромуфта | |
| 7 | К***0 | Пружина | |
| 8 | К***4 | Шайба регулировочная | |
| 9 | К***8 | Прокладка регулировочная | |
| 10 | К***1 | Прокладка | |
| 11 | К***9 | Шайба | |
| 12 | Б***6 | Болт | |
| 13 | В***8 | Винт | |
| 14 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 15 | Ш***1 | Шайба | |
| 16 | Ш***1 | Шайба | |
| 17 | Ш***7 | Шплинт 4х32-397 | |
| 18 | К***2 | Кольцо В30-13942 | |
| 19 | 6***0 | Диск сцепления | |
| 20 | 2***1 | Диск ведомый сцепления | |
| 21 | 7***0 | Диск сцепления | |
| 22 | Р***" | Ремень | |
| 23 | Р***" | Ремень |
