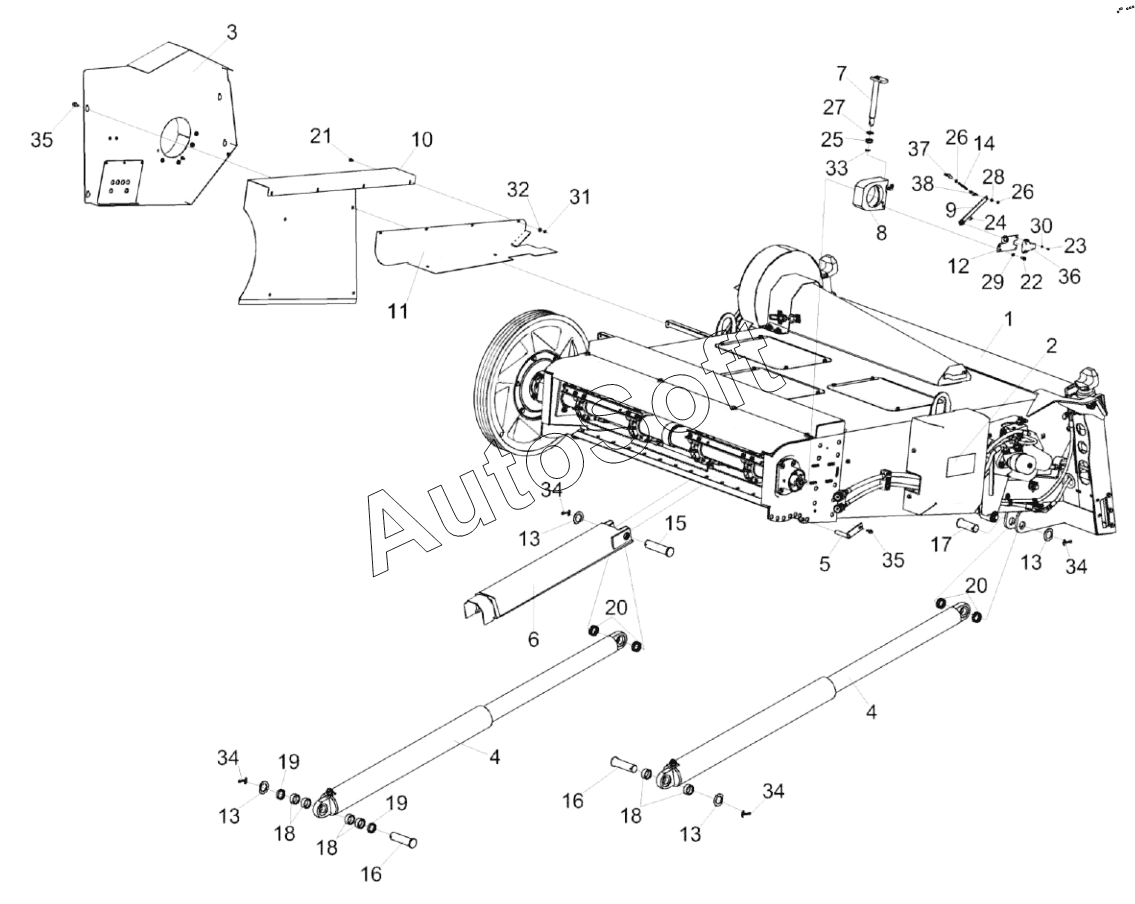

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка камеры наклонной КЗК-1119Р-1800000 (общий вид)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
16
17
18
18
18
19
19
20
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
34
34
34
35
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-1800000 | К***0 | Установка камеры наклонной | |
| 1 | К***0 | Камера наклонная | |
| 2 | К***0 | Отделка камеры наклонной | |
| 3 | К***0 | Ограждение | |
| 4 | К***0 | Гидроцилиндр подъема наклонной камеры | |
| 5 | К***0 | Фиксатор | |
| 6 | К***А | Упор | |
| 7 | К***0 | Палец | |
| 8 | К***0 | Корпус | |
| 9 | К***0 | Рычаг | |
| 10 | К***4 | Ограждение | |
| 11 | К***3 | Ограждение | |
| 12 | К***7 | Кронштейн | |
| 13 | К***5 | Шайба | |
| 14 | К***6 | Тяга | |
| 15 | К***4 | Ось | |
| 16 | К***1 | Ось | |
| 17 | К***2 | Ось | |
| 18 | К***2 | Кольцо | |
| 19 | К***1 | Кольцо | |
| 20 | К***3 | Втулка | |
| 21 | Б***2 | Болт | |
| 22 | Б***6 | Болт М8-6eх16-7796 | |
| 23 | В***3 | Винт | |
| 24 | В***3 | Винт | |
| 25 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Ш***9 | Шайба 20.01-9649 | |
| 28 | Ш***2 | Шайба 6 65Г-6402 | |
| 29 | Ш***2 | Шайба 8 65Г- 6402 | |
| 30 | Ш***0 | Шайба | |
| 31 | Ш***1 | Шайба | |
| 32 | Ш***1 | Шайба | |
| 33 | Ш***7 | Шплинт 3,2х32-397 | |
| 34 | Ш***7 | Шплинт 6,3х45-397 | |
| 35 | Б***G | Болт | |
| 36 | Д***0 | Датчик угла поворота | |
| 37 | Ш***2 | Шарнир угловой | |
| 38 | Ш***2 | Шарнир угловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
