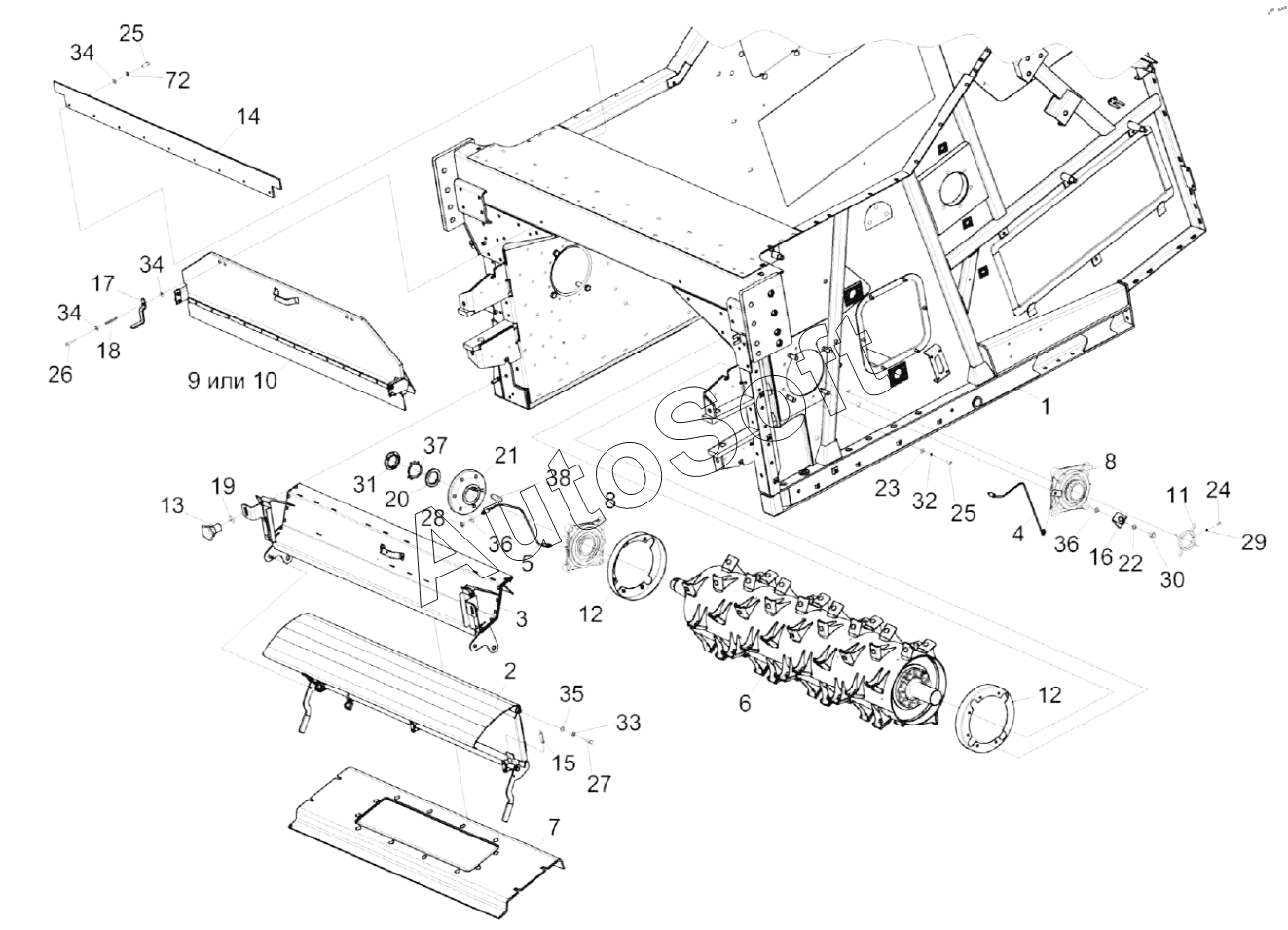

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Аппарат молотильный КЗК-1119Р-0102000А
29
20
21
22
23
24
25
25
26
27
28
19
30
31
32
33
34
34
34
35
36
36
37
38
10
1
2
3
4
5
6
7
8
8
9
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0102000А | К***А | Аппарат молотильный | |
| 1 | К***А | Рама | |
| 2 | К***0 | Щиток | |
| 3 | К***0 | Камнеуловитель | |
| 4 | К***0 | Маслопровод | |
| 5 | К***А | Маслопровод | |
| 6 | К***0 | Барабан питающий | |
| 7 | К***0 | Дно | |
| 8 | К***1 | Опора | |
| 9 | К***0 | Заслонка барабана | |
| 10 | К***0 | Заслонка барабана | |
| 11 | К***0 | Датчик | |
| 12 | К***0 | Крышка | |
| 13 | К***0 | Ручка | |
| 14 | К***7 | Фартук | |
| 15 | К***4 | Пластина | |
| 16 | К***А | Кронштейн | |
| 17 | К***1 | Стопор | |
| 18 | К***7 | Пружина сжатия | |
| 19 | К***2 | Шайба | |
| 20 | К***2 | Шайба | |
| 21 | К***1 | Ступица | |
| 22 | К***2 | Шайба | |
| 23 | У***5 | Шайба | |
| 24 | Б***8 | Болт М6-6eх20-7798 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт | |
| 27 | Б***6 | Болт | |
| 28 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 29 | Г***5 | Гайка М6-6G-5915 | |
| 30 | Г***5 | Гайка М16-6G-5915 | |
| 31 | Г***1 | Гайка | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | Ш***1 | Шайба | |
| 37 | Ш***2 | Шайба | |
| 38 | Ш***0 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
