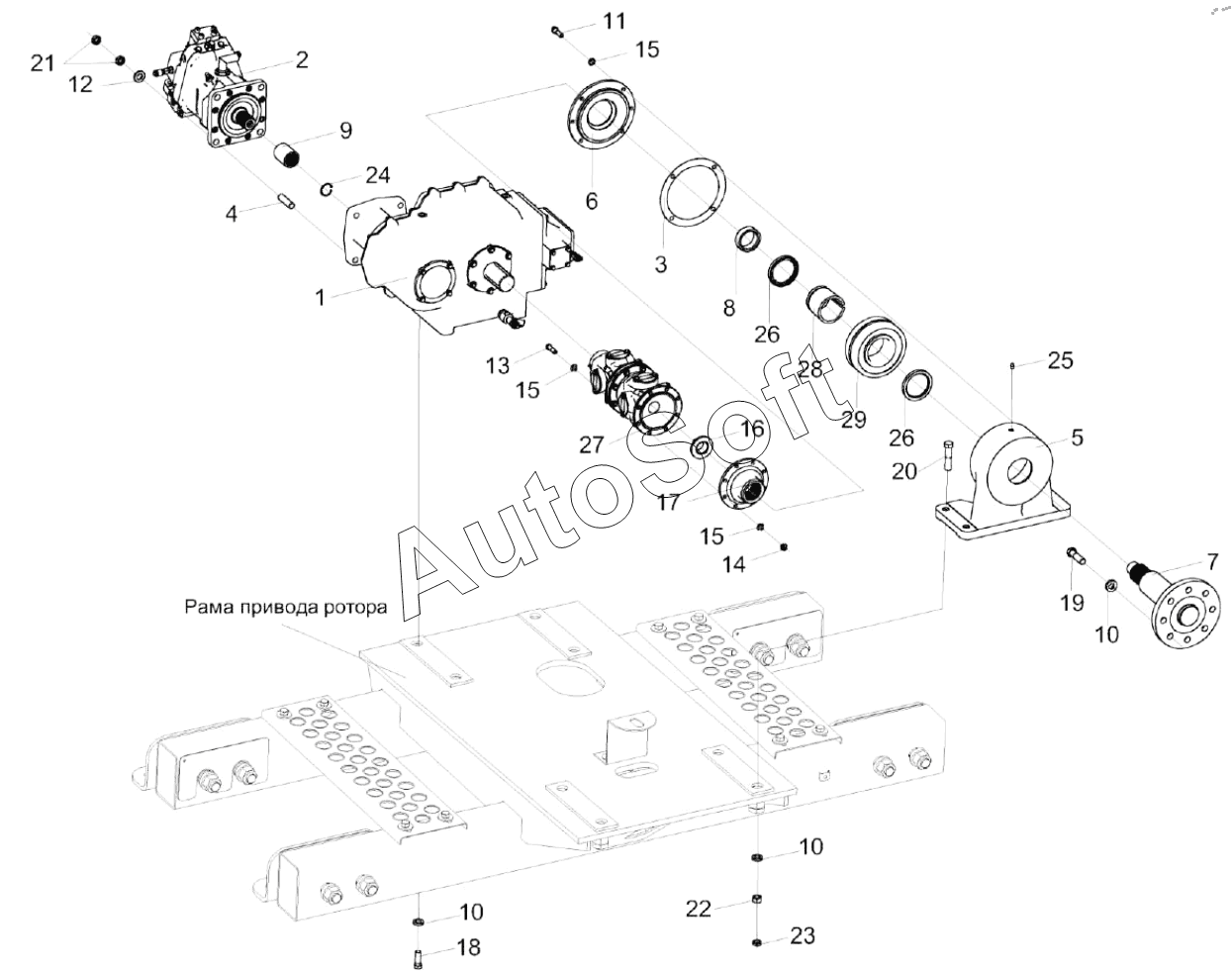

Каталог запасных частей к технике: Гомсельмаш GR700 (КЗК-1119Р-0100000) (2023). Установка привода КЗК-1119Р-0212200
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1119Р-0212200 | К***0 | Установка привода | |
| 1 | К***0 | Коробка передач | |
| 2 | К***0 | Гидромотор привода ротора | |
| 3 | К***1 | Прокладка | |
| 4 | С***А | Шпилька | |
| 5 | К***4 | Корпус | |
| 6 | К***5 | Крышка | |
| 7 | К***А | Цапфа | |
| 8 | К***7 | Втулка | |
| 9 | К***1 | Обойма | |
| 10 | К***1 | Шайба | |
| 11 | К***2 | Болт | |
| 12 | С***7 | Шайба | |
| 13 | У***1 | Болт | |
| 14 | У***2 | Гайка | |
| 15 | У***7 | Шайба | |
| 16 | У***1 | Гайка | |
| 17 | У***1 | Фланец | |
| 18 | Б***6 | Болт | |
| 19 | Б***6 | Болт | |
| 20 | Б***6 | Болт | |
| 21 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 22 | Г***5 | Гайка М20-6G-5915 | |
| 23 | Г***6 | Гайка | |
| 24 | К***3 | Кольцо | |
| 25 | М***3 | Масленка 1.1-19853 | |
| 26 | М***2 | Манжета | |
| 27 | У***0 | Вал карданный | |
| 28 | H***8 | Втулка | |
| 29 | 2***K | Подшипник |
