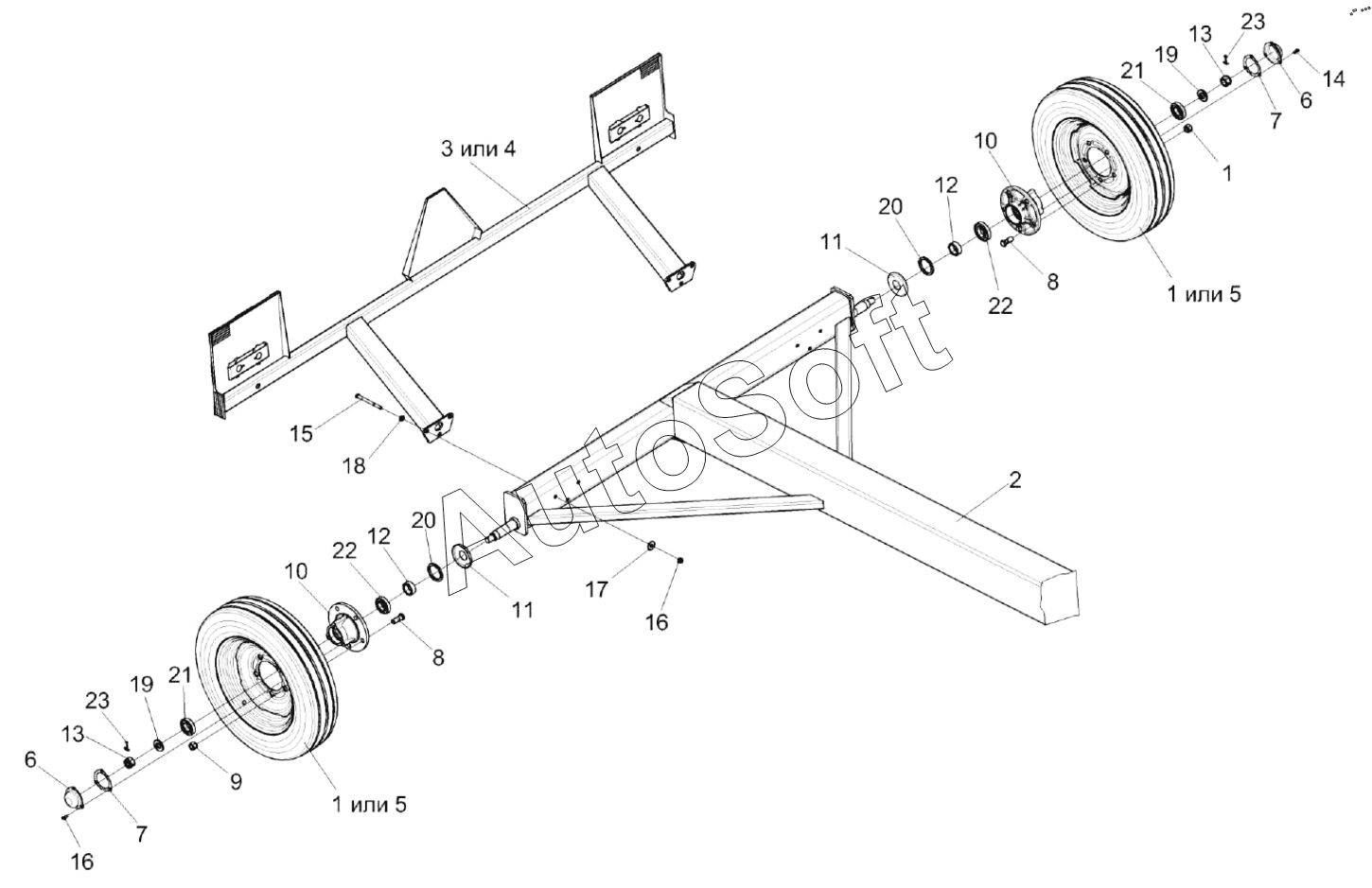

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-6 (2021). Тележка транспортная КЗК 1590010А-01 (установка задних колес и балки габаритной)
12
12
23
23
22
22
21
21
20
20
19
19
18
17
16
16
15
14
13
13
11
11
10
10
9
8
8
7
7
6
6
5
5
4
3
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК 1590010А-01 | К***1 | Тележка транспортная | |
| 1 | К***0 | Колесо | |
| 2 | К***1 | Рама тележки | |
| 3 | К***0 | Балка габаритная | |
| 4 | К***0 | Балка габаритная | |
| 5 | К***0 | Колесо | |
| 6 | К***5 | Крышка | |
| 7 | А***4 | Прокладка | |
| 8 | А***1 | Болт переднего колеса | |
| 9 | Н***4 | Гайка | |
| 10 | Н***2 | Ступица | |
| 11 | Н***2 | Колпачок | |
| 12 | Н***1 | Втулка | |
| 13 | Н***2 | Гайка | |
| 14 | Б***6 | Болт М8-6eх16-7796 | |
| 15 | Б***6 | Болт | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Ш***8 | Шайба | |
| 18 | Ш***1 | Шайба C.12.01-11371 | |
| 19 | Ш***1 | Шайба 2.24.01 – 11371 | |
| 20 | М***2 | Манжета | |
| 21 | П***5 | Подшипник | |
| 22 | П***5 | Подшипник | |
| 23 | Ш***7 | Шплинт 5х40-397 |
