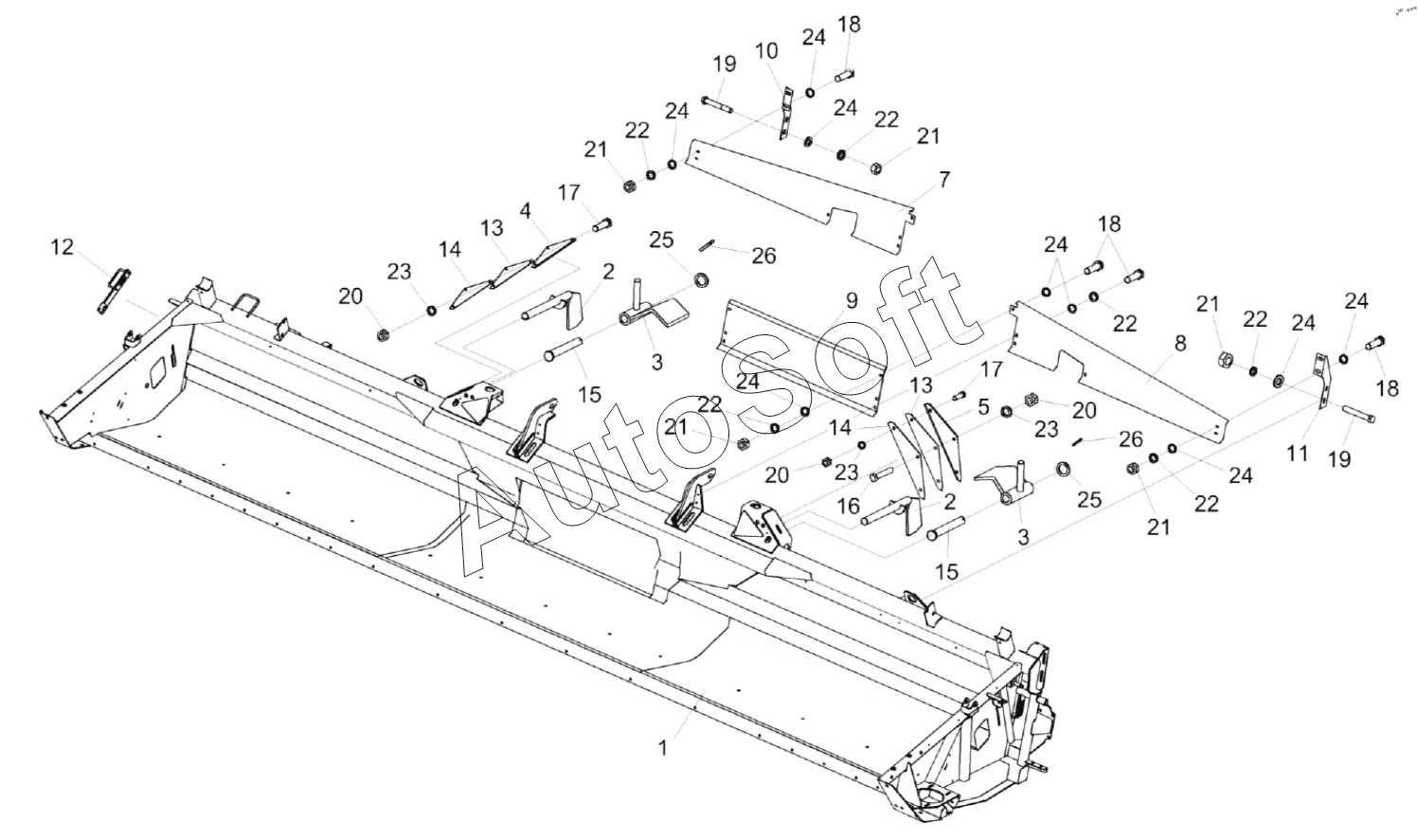

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-6 (2021). Установка надставок КЗР 1500429-10, КЗР 1500429-11 и КЗР 1500432
14
14
26
26
25
25
24
24
24
24
24
24
24
24
23
23
23
22
22
22
22
22
22
21
21
21
21
21
20
20
20
19
19
18
18
18
17
17
16
15
15
13
13
12
11
10
9
8
7
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1500010Б-28 | К***8 | Жатка для зерновых культур | |
| 1 | К***Б | Рама | |
| 2 | К***1 | Палец | |
| 3 | К***0 | Упор | |
| 4 | К***4 | Накладка | |
| 5 | К***1 | Накладка | |
| 7 | К***0 | Надставка | |
| 8 | К***1 | Надставка | |
| 9 | К***2 | Надставка | |
| 10 | К***6 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | К***0 | Рычаг | |
| 13 | К***5 | Прокладка | |
| 14 | К***1 | Прокладка | |
| 15 | К***4 | Ось | |
| 16 | Б***6 | Болт | |
| 17 | Б***6 | Болт М10-6ех50-7786 | |
| 18 | Б***6 | Болт М8-6ех20-7796 | |
| 19 | Б***6 | Болт М8-6ех65-7796 | |
| 20 | Г***5 | Гайка М10-6G-5915 | |
| 21 | Г***6 | Гайка | |
| 22 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 23 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 24 | Ш***1 | Шайба С.8.01-11371 | |
| 25 | Ш***1 | Шайба 20.01-11371 | |
| 26 | Ш***7 | Шплинт 5х36-397 |
