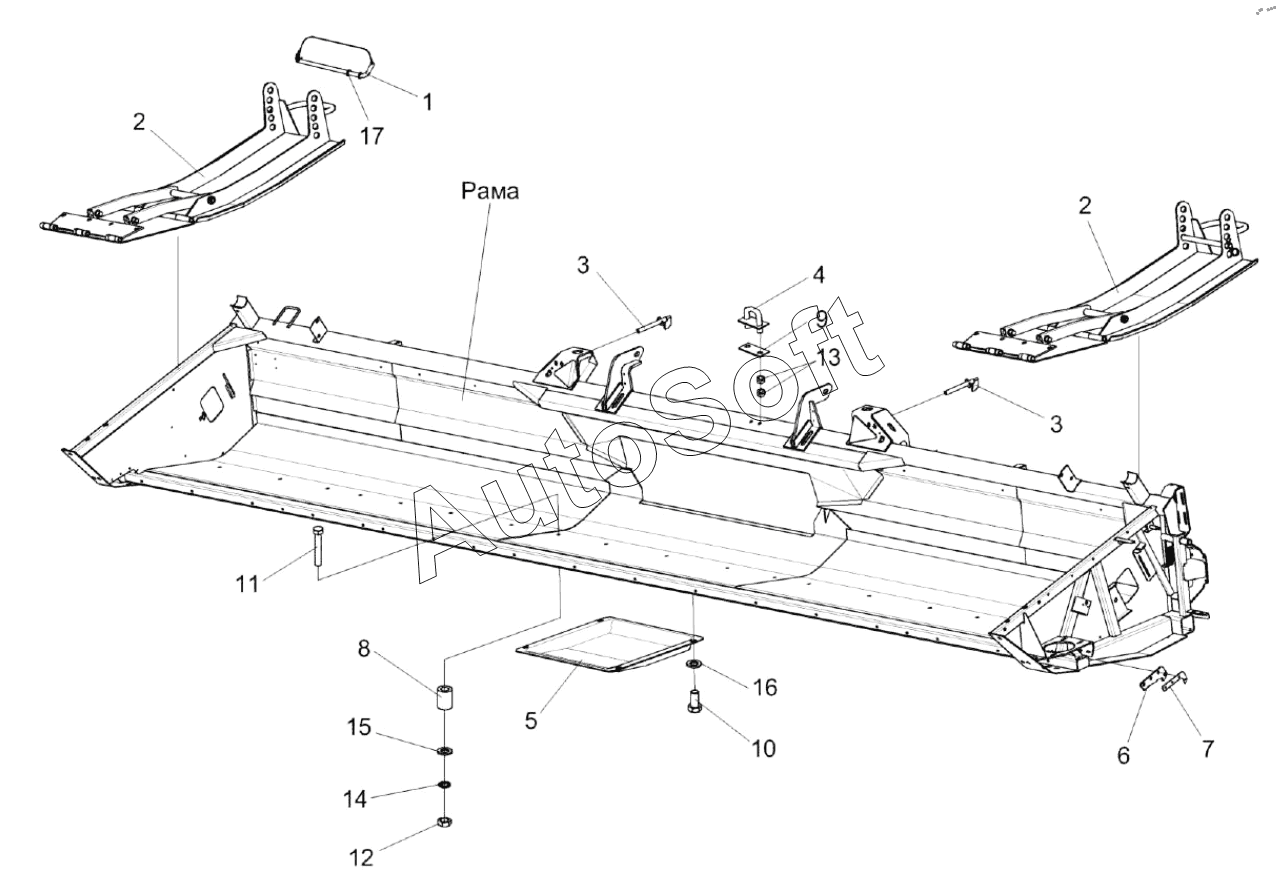

Каталог запасных частей к технике: Гомсельмаш ЖЗК-6-6 (2021). Установка башмаков КЗР 1516300 и КЗР 1500416
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗР 1500010Б-28 | К***8 | Жатка для зерновых культур | |
| 1 | К***0 | Фиксатор | |
| 2 | К***0 | Башмак | |
| 3 | К***1 | Палец | |
| 4 | К***0 | Скоба | |
| 5 | К***6 | Башмак | |
| 6 | К***8 | Уплотнение | |
| 7 | К***8 | Пластина | |
| 8 | К***1 | Втулка | |
| 9 | К***1 | Пластина | |
| 10 | Б***6 | Болт М12-6ех25-7796 | |
| 11 | Б***2 | Болт | |
| 12 | Г***5 | Гайка М10-6G-5915 | |
| 13 | Г***5 | Гайка М16-6G-5915 | |
| 14 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 15 | Ш***8 | Шайба | |
| 16 | Ш***8 | Шайба | |
| 17 | Ш***1 | Шайба С.20.01-11371 |
