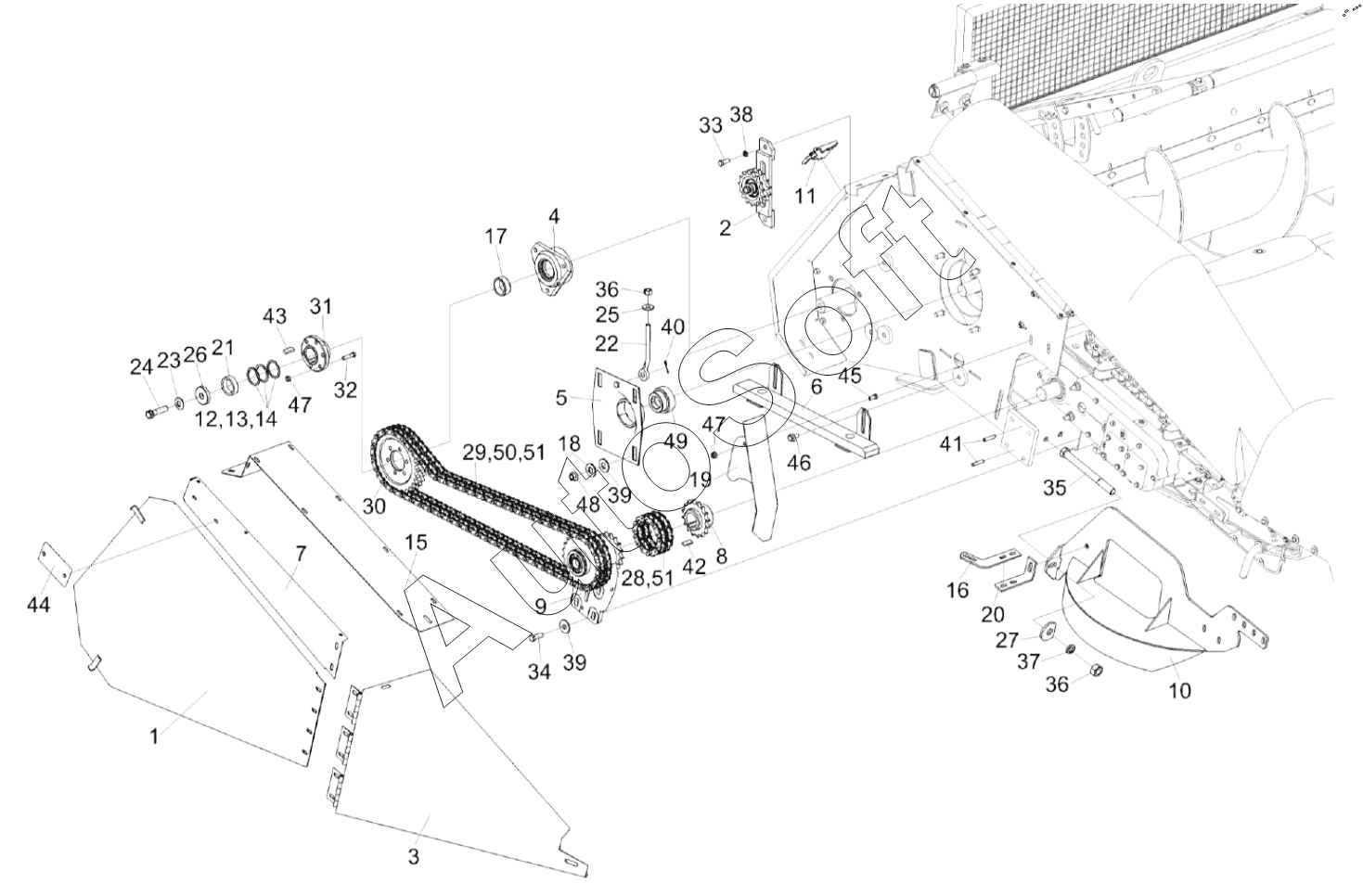

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Жатка КП-6-0500000 (вид справа)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
47
48
49
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-6-0500000 | К***0 | Жатка | |
| 1 | К***1 | Ограждение | |
| 10 | К***0 | Кронштейн | |
| 11 | 8***0 | Замок | |
| 12 | К***7 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | К***2 | Шайба | |
| 15 | К***1 | Панель | |
| 16 | К***3 | Ребро | |
| 17 | К***1 | Втулка | |
| 18 | К***2 | Шайба | |
| 19 | К***1 | Щиток | |
| 2 | К***0 | Устройство натяжное | |
| 20 | К***А | Уголок | |
| 21 | К***8 | Втулка | |
| 22 | К***1 | Винт | |
| 23 | К***1 | Шайба пружинная | |
| 24 | К***1 | Болт | |
| 25 | К***5 | Шайба | |
| 26 | К***3 | Шайба | |
| 27 | М***1 | Шайба | |
| 28 | Ц***1 | Цепь | |
| 29 | Ц***4 | Цепь 12 А-2 ISO 606 L=1962,15мм(103зв.) | |
| 3 | К***1 | Кожух | |
| 30 | 1***6 | Звездочка | |
| 31 | 1***3 | Ступица | |
| 32 | Б***6 | Болт | |
| 33 | Б***6 | Болт М10-6eХ25-7796 | |
| 34 | Б***6 | Болт М12-6eХ30-7796 | |
| 35 | Б***6 | Болт М12-6eХ130-7796 | |
| 36 | Г***5 | Гайка М12-6G-5915 | |
| 37 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***8 | Шайба | |
| 4 | К***А | Опора | |
| 40 | Ш***7 | Шплинт 3,2Х25-397 | |
| 41 | Ш***8 | Штифт 8Х40-3128 | |
| 42 | Ш***0 | Шпонка 12Х8Х45-23360 | |
| 43 | Ш***0 | Шпонка 2-12Х8Х50-23360 | |
| 44 | С***1 | Световозвращатель 3212.3731 | |
| 45 | Б***G | Болт DIN 6921 М8Х20-8.8-A-A3G | |
| 46 | Б***G | Болт DIN 6921 М10Х20-8.8-A-A3G | |
| 47 | Г***G | Гайка | |
| 48 | Г***G | Гайка | |
| 49 | П***7 | Подшипник | |
| 5 | К***А | Плита | |
| 50 | З***6 | Звено переходное 12 A-2 ISO 606 | |
| 51 | З***6 | Звено | |
| 6 | К***А | Успокоитель | |
| 7 | К***1 | Панель | |
| 8 | К***0 | Звездочка | |
| 9 | К***0 | Опора |
