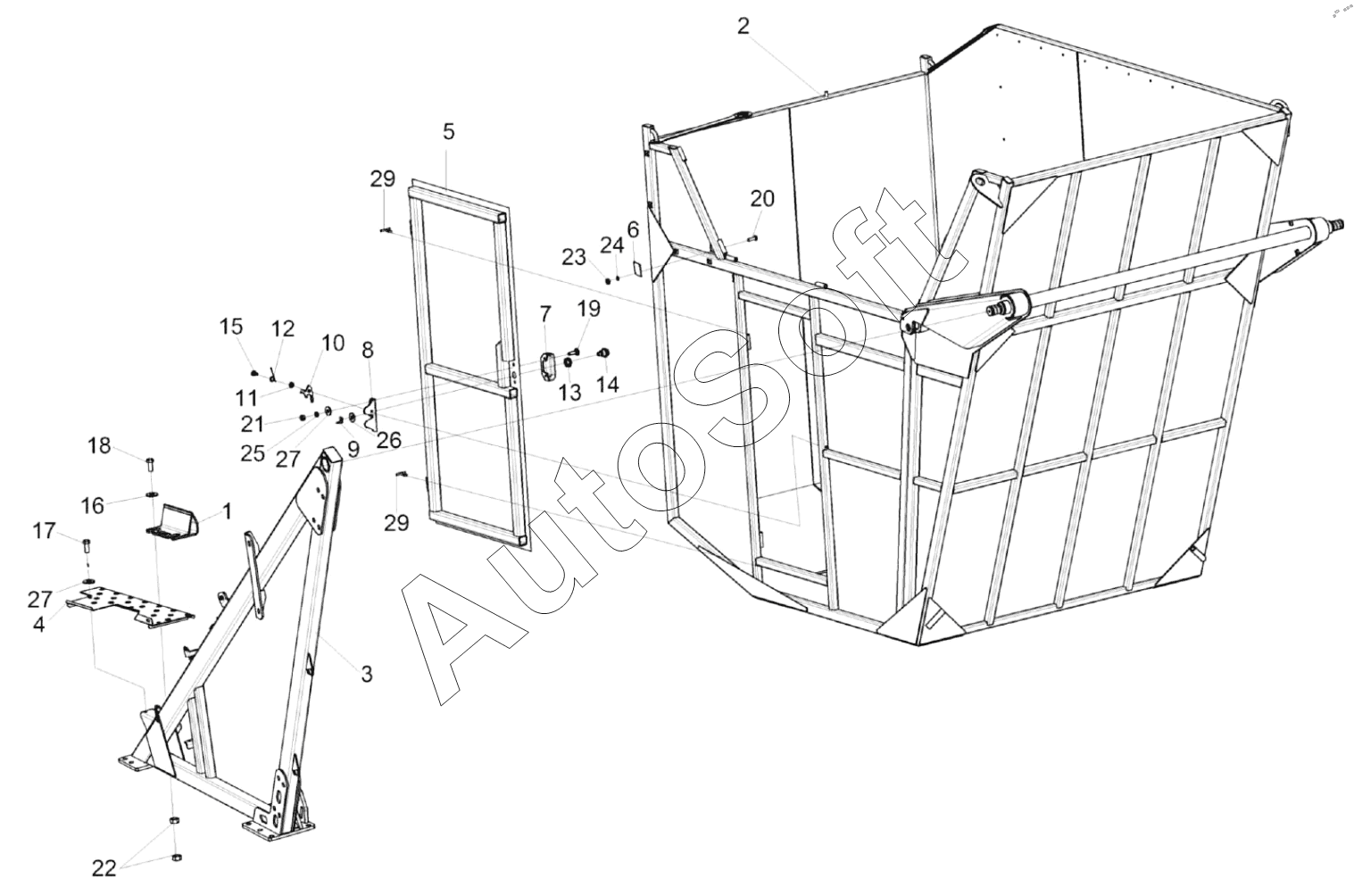

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Установка бункера КП-6-0105000А
14
29
29
27
27
26
25
24
23
22
21
20
19
18
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0160240 | К***0 | Замок | |
| КП-6-0105000А | К***А | Установка бункера | |
| 1 | К***0 | Упор | |
| 2 | К***0 | Бункер | |
| 3 | К***Б | Опора | |
| 4 | К***А | Подножка | |
| 5 | К***А | Дверь | |
| 6 | К***3 | Заглушка | |
| 7 | К***5 | Рукоятка | |
| 8 | К***1 | Кронштейн | |
| 9 | К***2 | Фиксатор | |
| 10 | К***А | Защелка | |
| 11 | К***4 | Шайба | |
| 12 | К***6 | Пружина | |
| 13 | К***А | Пружина | |
| 14 | К***А | Ось | |
| 15 | К***9 | Ось | |
| 16 | К***9 | Шайба | |
| 17 | Б***G | Болт | |
| 18 | Б***6 | Болт М20-6eХ85-7796 | |
| 19 | Б***2 | Болт М6-6eХ20-7802 | |
| 20 | В***3 | Винт B.М4-6eХ12-17473 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М20-6G-5915 | |
| 23 | Г***7 | Гайка М4-6G-5927 | |
| 24 | Ш***2 | Шайба 4 65Г – 6402 | |
| 25 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 26 | Ш***0 | Шайба | |
| 27 | Ш***8 | Шайба | |
| 28 | Ш***8 | Шайба | |
| 29 | Ш***7 | Шплинт 4Х22-397 |
