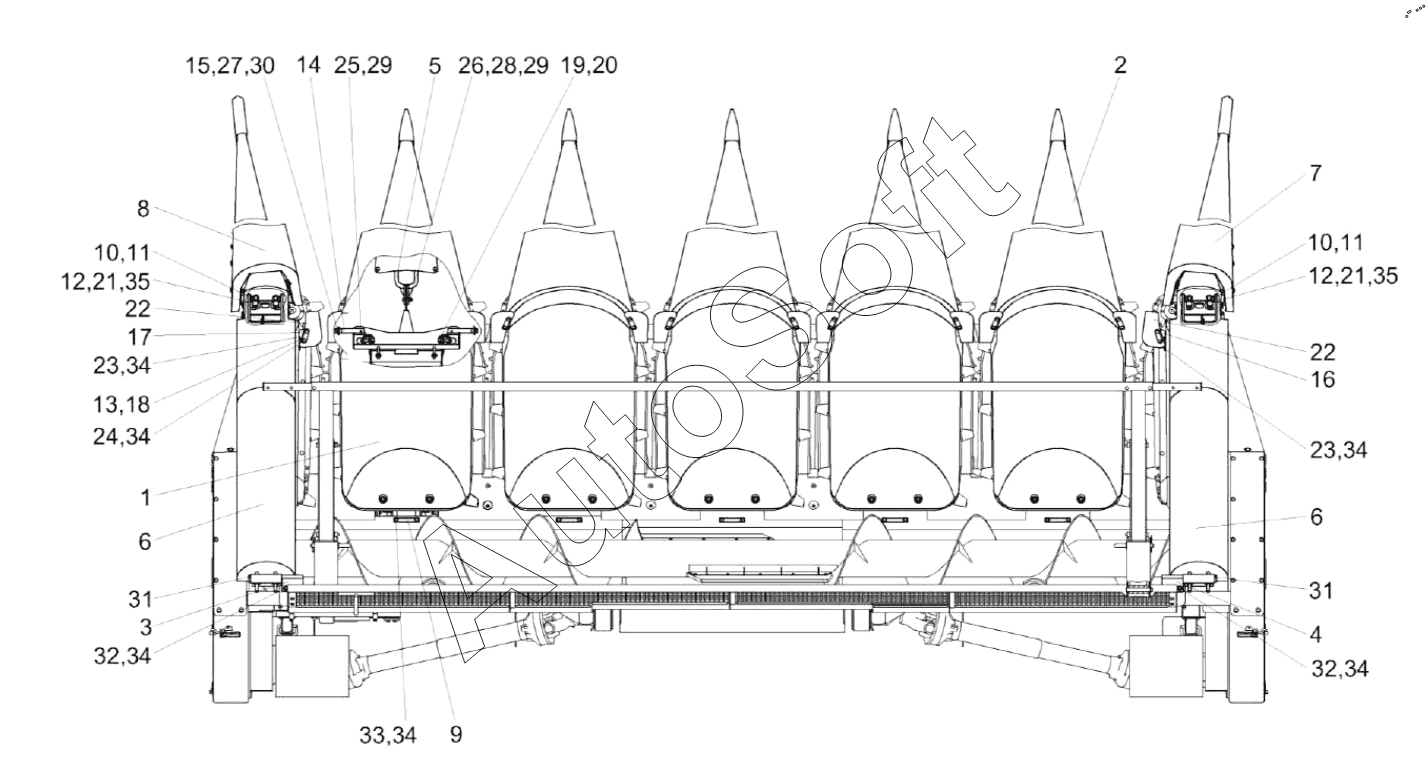

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Установка делителей КП-6-0508000
27
19
20
21
21
22
22
23
23
24
25
26
18
28
29
29
30
31
31
32
32
33
34
34
34
34
34
34
35
35
9
1
2
3
4
5
6
6
7
8
10
10
11
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-6-0508000 | К***0 | Установка делителей | |
| 1 | К***0 | Кожух | |
| 2 | К***0 | Носок | |
| 3 | К***0 | Петля | |
| 4 | К***1 | Петля | |
| 5 | К***0 | Зацеп | |
| 6 | К***0 | Кожух боковой | |
| 7 | К***0 | Носок правый | |
| 8 | К***0 | Носок левый | |
| 9 | К***2 | Пластина | |
| 10 | К***5 | Болт | |
| 11 | К***6 | Шайба | |
| 12 | К***2 | Палец | |
| 13 | К***3 | Планка | |
| 14 | К***1 | Стержень | |
| 15 | К***2 | Втулка | |
| 16 | К***А | Кронштейн | |
| 17 | К***1 | Кронштейн | |
| 18 | К***7 | Втулка | |
| 19 | У***9 | Чека | |
| 20 | А***1 | Кольцо | |
| 21 | А***1 | Шплинт | |
| 22 | Ф***А | Фартук 1.329.163А | |
| 23 | Б***6 | Болт М8-6eХ16-7796 | |
| 24 | Б***6 | Болт М8-6eХ20-7796 | |
| 25 | Б***6 | Болт М8-6eХ25-7796 | |
| 26 | Б***6 | Болт М8-6eХ30-7796 | |
| 27 | Б***6 | Болт М12-6eХ35-7796 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 31 | Ш***7 | Шплинт | |
| 32 | Б***G | Болт DIN 6921 М8Х20-8.8-A-A3G | |
| 33 | Б***G | Болт DIN 6921 М8Х25-8.8-A-A3G | |
| 34 | Г***G | Гайка | |
| 35 | Г***G | Гайка |
