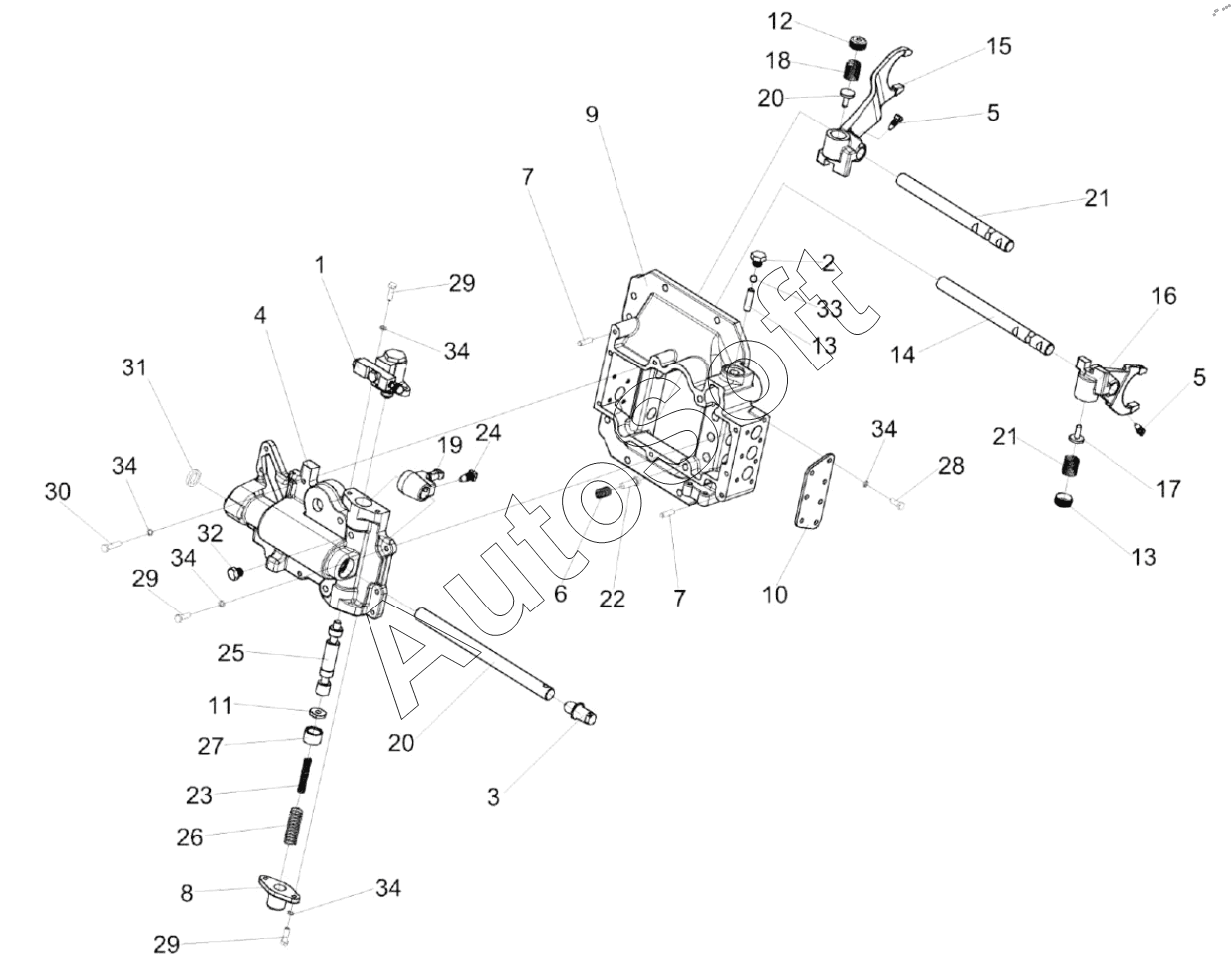

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Механизм переключения передач КЗК-8-0107560
25
15
16
17
18
19
20
20
21
21
22
23
24
14
26
27
28
29
29
29
30
31
32
33
34
34
34
34
34
4
1
2
3
3
3
3
3
5
5
6
7
7
8
9
10
11
12
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0107250 | К***0 | Вилка | |
| КЗК-12-0107250-01 | К***1 | Вилка | |
| КЗК-8-0107560 | К***0 | Механизм переключения передач | |
| 1 | К***0 | КЗК-12-0107200 | |
| 2 | К***5 | Пробка | |
| 3 | 3***3 | Гайка уплотнения штока | |
| 3 | К***3 | Кольцо 022-028-36-2-2 -18829/9833 | |
| 3 | К***8 | Кольцо СП-30-21-5-6308 | |
| 3 | К***2 | Кольцо УЭС 0107011-02 | |
| 3 | Ш***3 | Шайба УЭС 0302413 | |
| 4 | К***1 | Корпус блокировки | |
| 5 | 6***Б | Болт штока | |
| 6 | К***1 | Пружина | |
| 7 | 6***7 | Штифт | |
| 8 | 3***8 | Крышка корпуса блокировки | |
| 9 | 3***8 | Корпус механизма переключения диапазонов | |
| 10 | 3***1 | Крышка корпуса механизма переключения | |
| 11 | 3***5 | Шайба валика блокировки | |
| 12 | К***5 | Гайка | |
| 13 | 3***4 | Штифт установочный | |
| 14 | 3***1 | Шток верхний переключения диапазонов | |
| 15 | К***6 | Вилка | |
| 16 | К***1 | Вилка | |
| 17 | К***1 | Штифт | |
| 18 | К***2 | Пружина | |
| 19 | 3***2 | Рычаг вилок переключения | |
| 20 | 3***7 | Шток управления | |
| 21 | 3***1 | Шток нижний переключения диапазонов | |
| 22 | 3***3 | Фиксатор штока диапазонов | |
| 23 | 3***1 | Пружина внутренняя блокировки | |
| 24 | 3***6 | Болт штока | |
| 25 | 3***9 | Шток блокировки | |
| 26 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 27 | 3***4 | Втулка ограничительная | |
| 28 | Б***6 | Болт М8-6еХ20 - 7796 | |
| 29 | Б***6 | Болт | |
| 30 | Б***6 | Болт М8-6еХ35 - 7796 | |
| 31 | 3***1 | Крышка блокировки | |
| 32 | П***2 | Пробка КГ 1/8" А2 | |
| 33 | Ш***2 | Шарик 11-40-3722 | |
| 34 | Ш***2 | Шайба 8Т65Г- 6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
