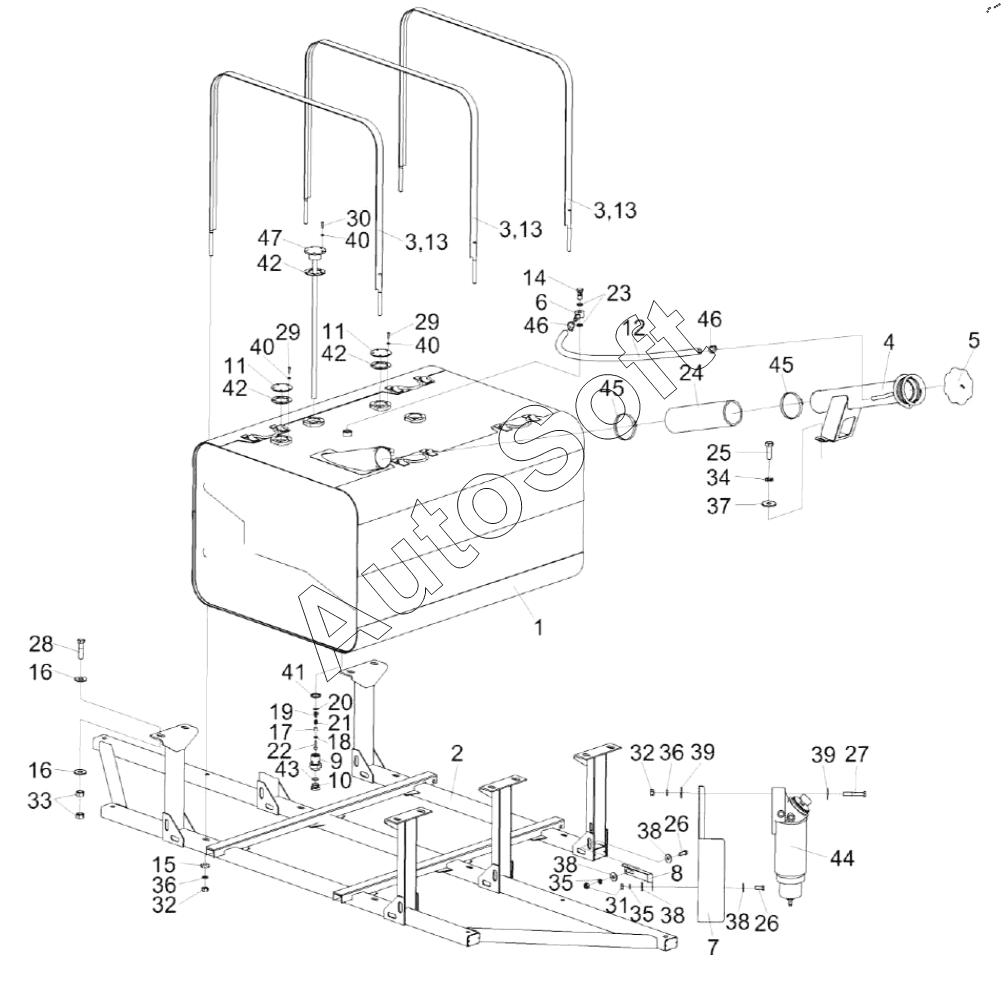

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Установка топливного оборудования КП-6-0126000
37
25
26
26
27
28
29
29
30
31
32
32
33
34
35
35
36
36
24
38
38
38
38
39
39
40
40
40
41
42
42
42
43
44
44
45
45
46
46
47
12
1
2
3
3
3
4
5
6
7
8
9
10
11
11
13
13
13
14
15
16
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0103180 | К***0 | Клапан сливной | |
| КП-6-0126000 | К***0 | Установка топливного оборудования | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Рама | |
| 3 | К***0 | Хомут | |
| 4 | К***А | Горловина | |
| 5 | К***0 | Крышка | |
| 6 | У***0 | Штуцер | |
| 7 | К***1 | Кронштейн | |
| 8 | К***2 | Уголок | |
| 9 | К***6 | Корпус | |
| 10 | К***7 | Пробка | |
| 11 | К***1 | Заглушка | |
| 12 | К***4 | Рукав 12х20-1,6-10362 | |
| 13 | К***2 | Уплотнитель | |
| 14 | К***А | Болт специальный | |
| 15 | К***5 | Шайба | |
| 16 | К***2 | Шайба | |
| 17 | М***2 | Прижим | |
| 18 | М***3 | Кольцо | |
| 19 | М***5 | Втулка направляющая | |
| 20 | М***1 | Кольцо запорное | |
| 21 | М***2 | Пружина | |
| 22 | М***7 | Клапан | |
| 23 | У***1 | Шайба | |
| 24 | У***1 | Рукав | |
| 25 | Б***6 | Болт М8-6eХ25-7796 | |
| 26 | Б***6 | Болт М10-6eХ25-7796 | |
| 27 | Б***6 | Болт | |
| 28 | Б***6 | Болт М16-6eХ55-7796 | |
| 29 | В***3 | Винт | |
| 30 | В***3 | Винт B.М5-6eХ16-17473 | |
| 31 | Г***5 | Гайка М10-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***5 | Гайка М16-6G-5915 | |
| 34 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 37 | Ш***8 | Шайба | |
| 38 | Ш***8 | Шайба | |
| 39 | Ш***8 | Шайба | |
| 40 | Ш***1 | Шайба | |
| 41 | П***8 | Прокладка 30 АД0-23358 | |
| 42 | П***6 | Прокладка | |
| 43 | К***3 | Кольцо 019-022-19-2-2-18829/9833 | |
| 44 | 1***1 | Фильтр топливный | |
| 44 | F***5 | Фильтр топливный | |
| 45 | Г***9 | Хомут червячный TORRO 80-100/9 C7W2 | |
| 46 | Г***9 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 47 | Д***С | Датчик уровня топлива трубчатый |
