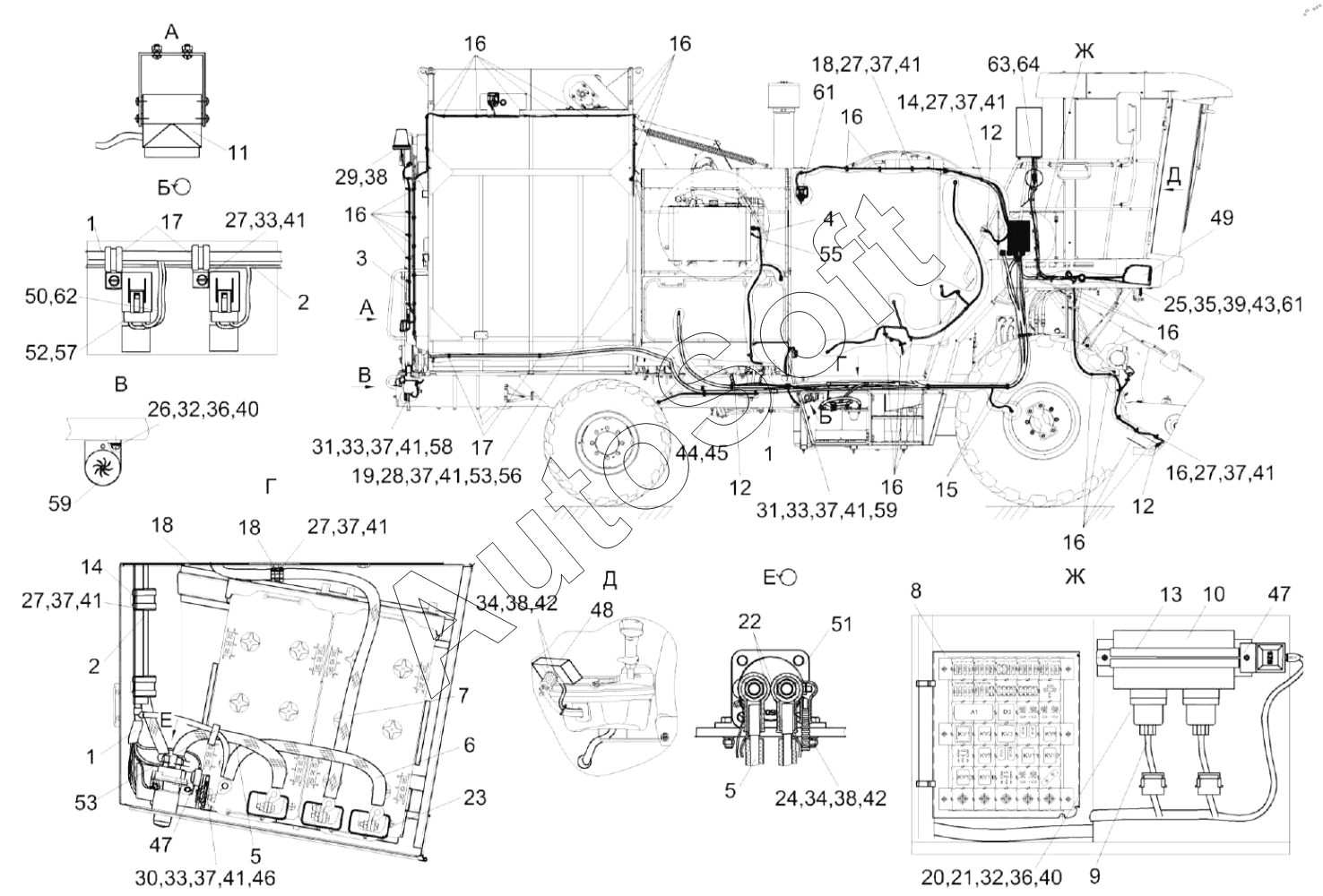

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Установка электрооборудования комбайна КП-6 КП-6-0721000
40
40
48
47
47
46
45
44
43
42
42
41
41
41
41
41
41
41
41
41
41
49
39
38
38
38
37
37
37
37
37
37
37
37
37
36
36
35
34
34
33
33
33
33
32
32
50
51
52
53
53
55
56
57
58
59
59
61
61
62
63
64
16
16
16
16
16
16
16
16
1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
12
12
13
14
14
15
17
17
18
18
18
19
20
21
22
23
24
25
26
27
27
27
27
27
27
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-6-0721000 | К***0 | Установка электрооборудования комбайна КП-6 | |
| 1 | К***0 | Жгут питания | |
| 2 | К***Б | Жгут задних фонарей | |
| 3 | К***А | Жгут бункера | |
| 4 | К***0 | Жгут гидроблоков | |
| 5 | К***0 | Жгут выключателя бортсети | |
| 6 | К***0 | Жгут аккумуляторов промежуточный | |
| 7 | К***0 | Жгут "массы" | |
| 8 | К***Б | Блок реле | |
| 9 | К***0 | Жгут автоматики | |
| 10 | К***А | Модуль бортинформатора | |
| 11 | К***0 | Установка видеосистемы | |
| 12 | К***0 | Датчик оборотов | |
| 13 | К***0 | Кронштейн | |
| 14 | К***0 | Хомут | |
| 15 | К***А | Хомут | |
| 16 | К***0 | Хомут | |
| 17 | К***2 | Хомут | |
| 18 | К***4 | Хомут | |
| 19 | К***7 | Прижим | |
| 20 | К***3 | Прокладка | |
| 21 | К***5 | Шпилька | |
| 22 | К***7 | Колпачок | |
| 23 | У***1 | Чgxол аккумуляторного наконечника | |
| 24 | Б***8 | Болт | |
| 25 | Б***6 | Болт | |
| 26 | В***3 | Винт B.М4-6eХ20-17473 | |
| 27 | В***3 | Винт | |
| 28 | В***3 | Винт | |
| 29 | В***3 | Винт | |
| 30 | В***3 | Винт B.М6-6eХ20– 17473 | |
| 31 | В***5 | Винт | |
| 32 | Г***7 | Гайка М4-6G-5927 | |
| 33 | Г***7 | Гайка М5-6G-5927 | |
| 34 | Г***5 | Гайка М6-6G-5915 | |
| 35 | Г***5 | Гайка М8-6G-5915 | |
| 36 | Ш***2 | Шайба 4 65Г – 6402 | |
| 37 | Ш***2 | Шайба 5 65Г-6402 | |
| 38 | Ш***2 | Шайба 6 65Г-6402 | |
| 39 | Ш***2 | Шайба 8 65Г- 6402 | |
| 40 | Ш***1 | Шайба | |
| 41 | Ш***1 | Шайба | |
| 42 | Ш***1 | Шайба C.6.01-11371 | |
| 43 | Ш***1 | Шайба | |
| 44 | Г***4 | Колодка штыревая 502602 | |
| 45 | Г***1 | Штырь 103612 | |
| 46 | Г***5 | Блок предохранителей 111.3722 | |
| 47 | Г***8 | Блок защиты БЗС-3 | |
| 48 | Т***1 | Терминал многофункциональный ТМ.02 модель 01 | |
| 49 | 1***1 | Блок-фара | |
| 50 | 0***0 | Втулка соединительная | |
| 51 | 1***7 | Выключатель | |
| 52 | 2***3 | Держатель предохранителя | |
| 53 | Л***4 | Лампа полупроводниковая осветительная | |
| 54 | Г***1 | Лента стяжная зубчатая | |
| 55 | Г***0 | Лента стяжная 2-0160986-2 | |
| 56 | Q***6 | Переключатель | |
| 57 | Г***6 | Предохранитель 7,5 А | |
| 58 | Г***4 | Розетка Р7-2 | |
| 59 | П***0 | Розетка переносной лампы | |
| 60 | Г***5 | Сигнализатор заднего хода разнотональный СЗХР-01 | |
| 61 | С***3 | Сигнал звуковой безрупорный | |
| 62 | W***4 | Трубка термоусаживаемая | |
| 63 | Г***6 | Колодка гнездовая 0-0282088-1 | |
| 64 | 7***8 | Чехол |
