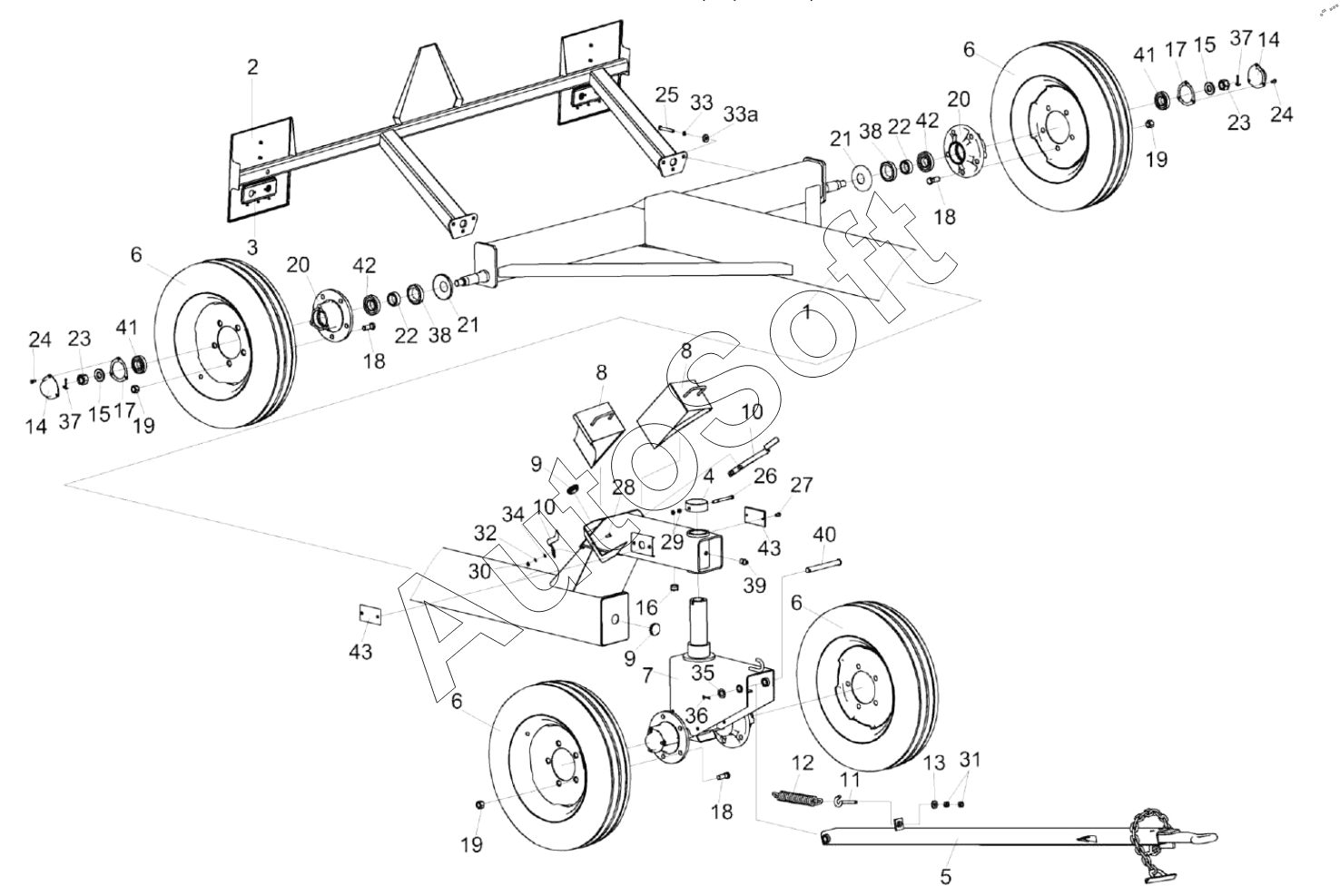

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Тележка КП-6-0590050
1
2
3
4
5
6
6
6
6
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
17
17
18
18
18
19
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33а
34
35
36
37
37
38
38
39
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-6-0590050 | К***0 | Тележка | |
| 1 | К***0 | Рама тележки | |
| 10 | К***2 | Пружина | |
| 11 | К***1 | Захват | |
| 12 | К***6 | Пружина | |
| 13 | К***5 | Шайба | |
| 14 | К***5 | Крышка | |
| 15 | К***1 | Шайба | |
| 16 | У***5 | Втулка | |
| 17 | А***4 | Прокладка | |
| 18 | А***1 | Болт переднего колеса | |
| 19 | Н***4 | Гайка | |
| 2 | К***0 | Балка габаритная | |
| 20 | Н***2 | Ступица | |
| 21 | Н***2 | Колпачек | |
| 22 | Н***1 | Втулка | |
| 23 | Н***2 | Гайка | |
| 24 | Б***6 | Болт М8-6eХ16-7796 | |
| 25 | Б***6 | Болт М12-6eХ130-7796 | |
| 26 | Б***6 | Болт | |
| 27 | В***3 | Винт | |
| 28 | В***5 | Винт B2.М8-6eХ18-17475 | |
| 29 | Г***6 | Гайка М10-6G-2526 | |
| 3 | К***0 | Установка электрооборудования тележки транспортной | |
| 30 | Г***5 | Гайка М8-6G-5915 | |
| 31 | Г***5 | Гайка М12-6G-5915 | |
| 32 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 33а | Ш***1 | Шайба C.12.01-11371 | |
| 34 | Ш***8 | Шайба | |
| 35 | Ш***1 | Шайба | |
| 36 | Ш***7 | Шплинт 4Х32-397 | |
| 37 | Ш***7 | Шплинт | |
| 38 | М***2 | Манжета | |
| 39 | М***3 | Масленка 1.2-19853 | |
| 4 | К***0 | Крышка | |
| 40 | О***0 | Ось | |
| 41 | П***5 | Подшипник | |
| 42 | П***5 | Подшипник | |
| 43 | 3***1 | Световозвращатель | |
| 5 | К***1 | Дышло | |
| 6 | К***0 | Колесо | |
| 7 | К***0 | Ось передняя | |
| 8 | П***А | Упор противооткатный | |
| 9 | К***2 | Крышка |
