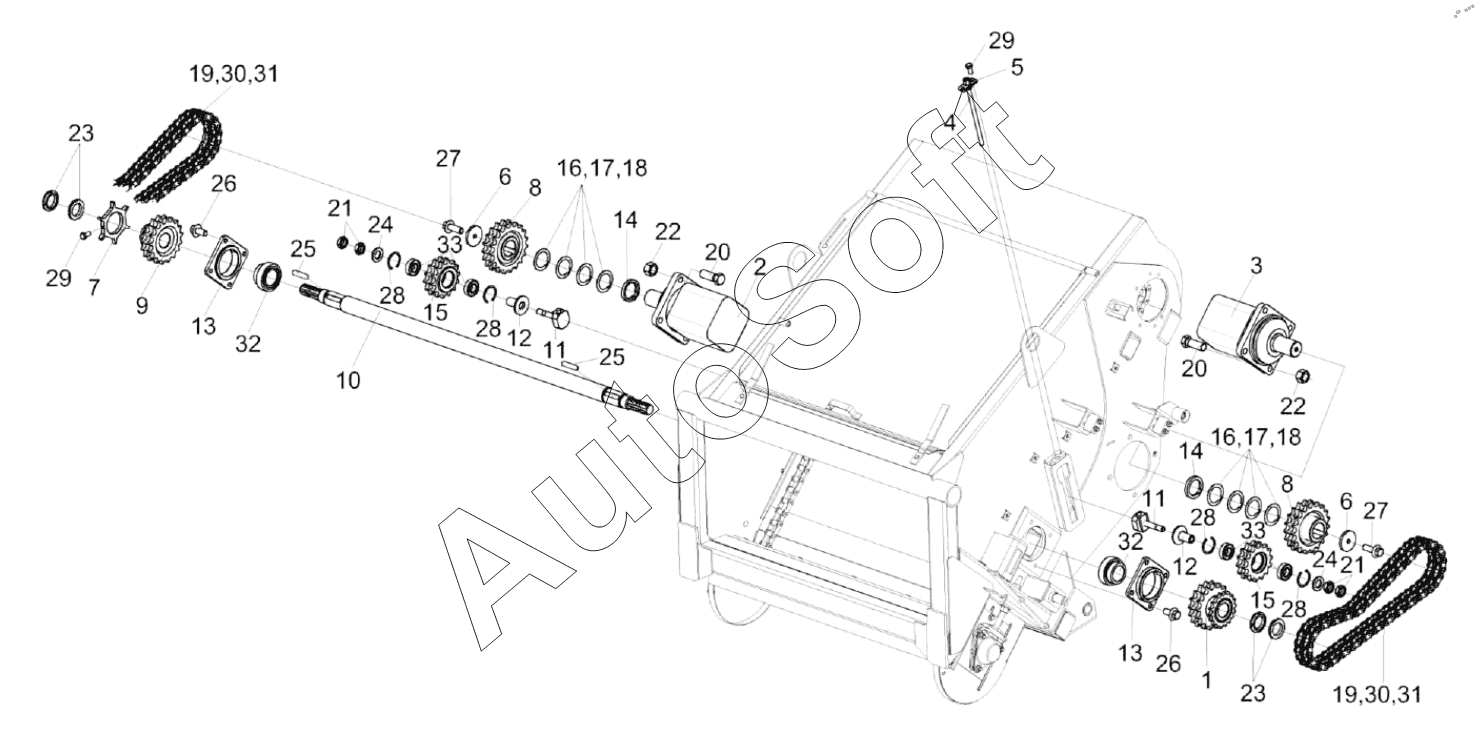

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Камера наклонная КП-6-0103000
25
25
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
16
16
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
32
33
33
7
1
2
3
4
5
6
6
8
8
9
10
11
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-1800040 | К***0 | Звездочка | |
| КП-6-0103000 | К***0 | Камера наклонная | |
| КП-6-0103420 | К***0 | Опора | |
| 1 | К***0 | Блок звездочек | |
| 2 | К***0 | Гидромотор | |
| 3 | К***1 | Гидромотор | |
| 4 | К***2 | Винт | |
| 5 | К***4 | Кронштейн | |
| 6 | К***8 | Шайба | |
| 7 | К***1 | Звездочка | |
| 8 | К***3 | Звездочка | |
| 9 | К***5 | Звездочка | |
| 10 | К***6 | Вал | |
| 11 | К***5 | Ось | |
| 12 | К***6 | Втулка | |
| 13 | К***7 | Корпус | |
| 14 | К***8 | Шайба | |
| 15 | К***5 | Звездочка | |
| 16 | К***А | Шайба | |
| 17 | К***1 | Шайба | |
| 18 | К***2 | Шайба | |
| 19 | Ц***5 | Цепь 16 А-2 ISO 606 | |
| 20 | Б***6 | Болт М16-6еХ45-7796 | |
| 21 | Г***6 | Гайка | |
| 22 | Г***5 | Гайка | |
| 23 | Г***1 | Гайка М42Х1.5-6Н-11871 | |
| 24 | Ш***1 | Шайба С.16.01 -11371 | |
| 25 | Ш***0 | Шпонка 14X9X63-23360 | |
| 26 | Б***8 | Болт DIN 6921 М12X25-8.8 | |
| 27 | Б***G | Болт DIN 6921 M12X35-8.8-A-A3G | |
| 28 | К***1 | Кольцо В52-13941 | |
| 29 | Б***G | Болт | |
| 30 | З***6 | Звено переходное 16 А-2 ISO 606 | |
| 31 | З***6 | Звено соединительное 16 А-2 ISO 606 | |
| 32 | П***0 | Подшипник | |
| 33 | П***2 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
