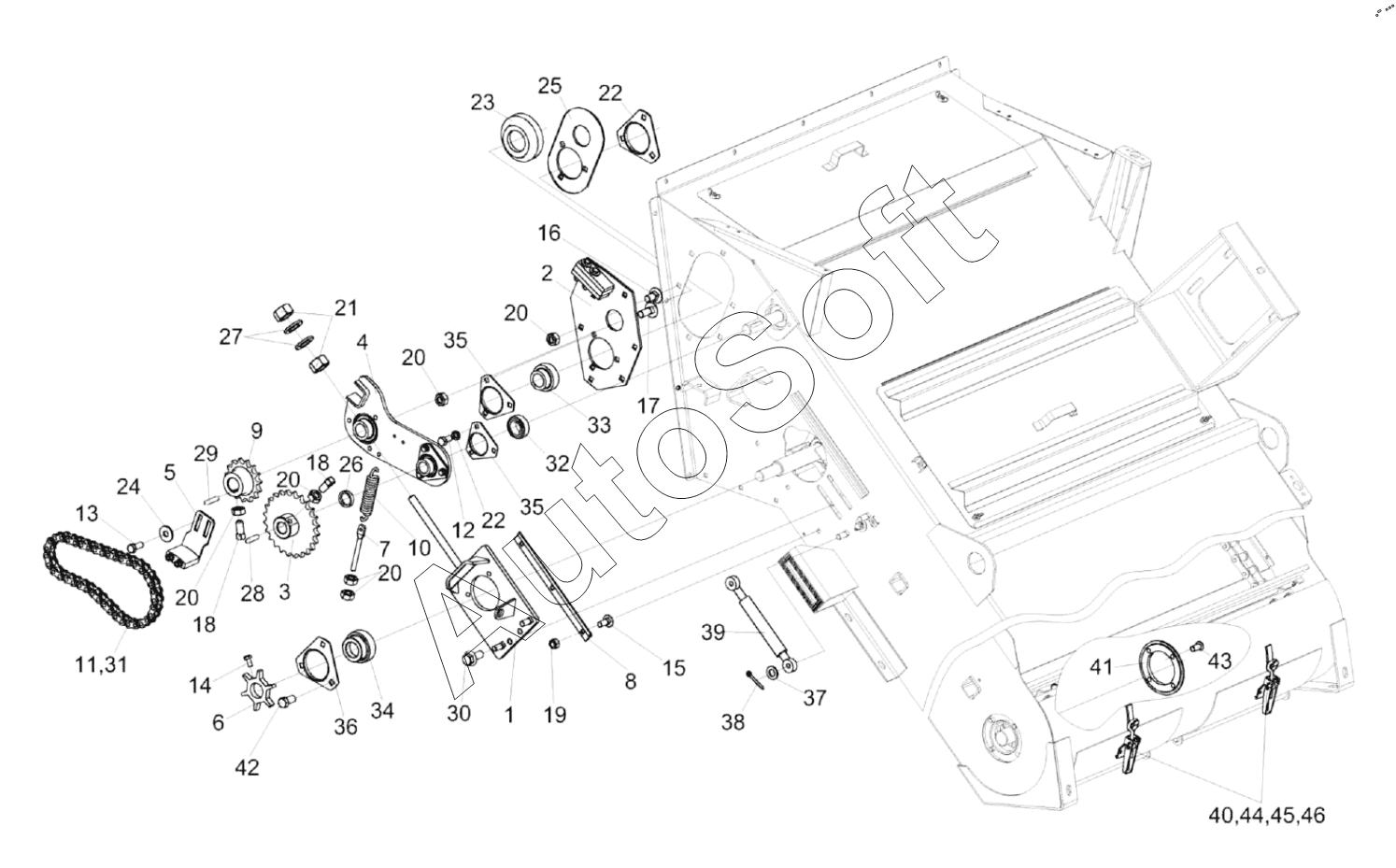

Каталог запасных частей к технике: Гомсельмаш ES6 (2023). Транспортер КП-6-0104010А
35
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
13
14
15
16
17
18
18
19
20
20
20
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КП-6-0104010А | К***А | Транспортер | |
| 1 | К***1 | Плита | |
| 2 | К***1 | Плита | |
| 3 | К***0 | Звездочка | |
| 4 | К***1 | Рычаг | |
| 5 | К***А | Успокоитель | |
| 6 | К***2 | Звездочка | |
| 7 | К***А | Тяга | |
| 8 | К***1 | Планка | |
| 9 | К***0 | Звездочка | |
| 10 | П***6 | Пружина | |
| 11 | Ц***7 | Цепь | |
| 12 | Б***G | Болт | |
| 13 | Б***6 | Болт | |
| 14 | В***5 | Винт B.М6-6eХ20.22H.019-1485 | |
| 15 | Б***2 | Болт | |
| 16 | Б***2 | Болт М10-6еХ20-7802 | |
| 17 | Б***2 | Болт | |
| 18 | В***5 | Винт В.М10-6еХ25 -1485 | |
| 19 | Г***G | Гайка | |
| 20 | Г***G | Гайка | |
| 21 | Г***5 | Гайка | |
| 22 | К***0 | Фланец | |
| 23 | К***0 | Фланец | |
| 24 | Ш***8 | Шайба | |
| 25 | К***9 | Диск | |
| 26 | К***3 | Втулка | |
| 27 | К***3 | Шайба | |
| 28 | Ш***0 | Шпонка 8X7X40 - 23360 | |
| 29 | Ш***0 | Шпонка 8X7X50 - 23360 | |
| 30 | Б***G | Болт DIN 6921 M10X25-8.8-A-A3G | |
| 31 | З***6 | Звено соединительное 12 А-1 606 | |
| 32 | П***1 | Подшипник 1726206-2RS1 | |
| 33 | П***6 | Подшипник | |
| 34 | П***7 | Подшипник | |
| 35 | К***2 | Корпус | |
| 36 | К***6 | Корпус подшипника | |
| 37 | Ш***1 | Шайба С.8.01 -11371 | |
| 38 | Ш***7 | Шплинт 2,5X20-397 | |
| 39 | 9***0 | Пружина газовая | |
| 40 | 8***0 | Замок | |
| 41 | К***7 | Диск | |
| 42 | Б***6 | Болт М10-6еХ35-7786 | |
| 43 | Б***6 | Болт | |
| 44 | Б***2 | Болт М6-6еХ14-7802 | |
| 45 | Г***5 | Гайка | |
| 46 | Ш***2 | Шайба 6Т65Г-6402 |
