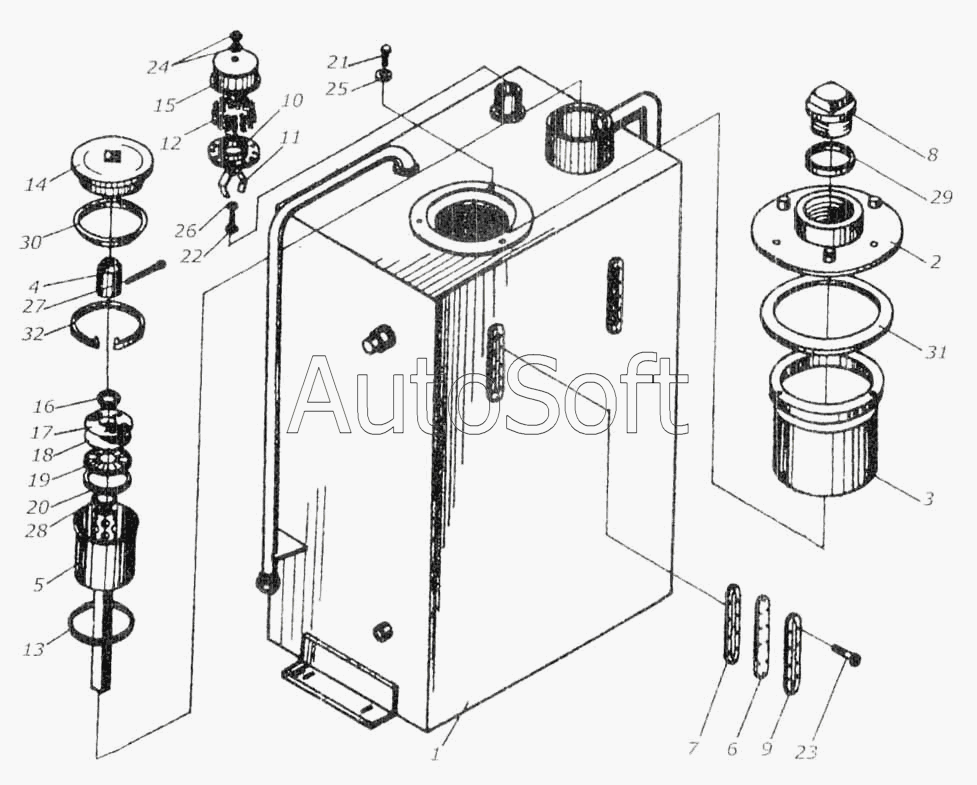

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Бак масляный КИС 0108540
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
30
31
32
7
1
2
3
4
5
6
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54.57.020А | 5***А | Элемент фильтрующий в сборе | |
| КИС 0108210А | К***А | Сапун | |
| КИС 0108540 | К***0 | Бак масляный | |
| 1 | К***0 | Бак | |
| 2 | К***А | Крышка | |
| 3 | К***А | Фильтр | |
| 4 | 3***Б | Клапан | |
| 5 | 3***А | Резервуар сливной | |
| 6 | К***А | Стекло | |
| 7 | К***А | Прокладка | |
| 8 | К***А | Пробка | |
| 9 | К***А | Фланец | |
| 10 | Г***5 | Стакан | |
| 11 | Г***1 | Пружина | |
| 12 | Г***1 | Набивка | |
| 13 | 2***1 | Прокладка | |
| 14 | 5***4 | Крышка | |
| 15 | 5***0 | Стакан наружный | |
| 16 | 5***0 | Кольцо внутреннее | |
| 17 | 5***А | Сетка фильтрующая | |
| 18 | 5***2 | Сетка каркас | |
| 19 | 5***А | Кольцо опорное | |
| 20 | 5***4 | Кольцо наружное | |
| 21 | 3***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7798-70 | |
| 23 | В***9 | Винт ГОСТ 17475-80 | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | 8***9 | Шайба ГОСТ 6402-70 | |
| 26 | 6***9 | Шайба ГОСТ 6958-78 | |
| 27 | 3***9 | Шплинт ГОСТ 397-79 | |
| 28 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 29 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 30 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 31 | 1***2 | Кольцо ГОСТ 9833-73 | |
| 32 | В***0 | Кольцо ГОСТ 13943-68 |
