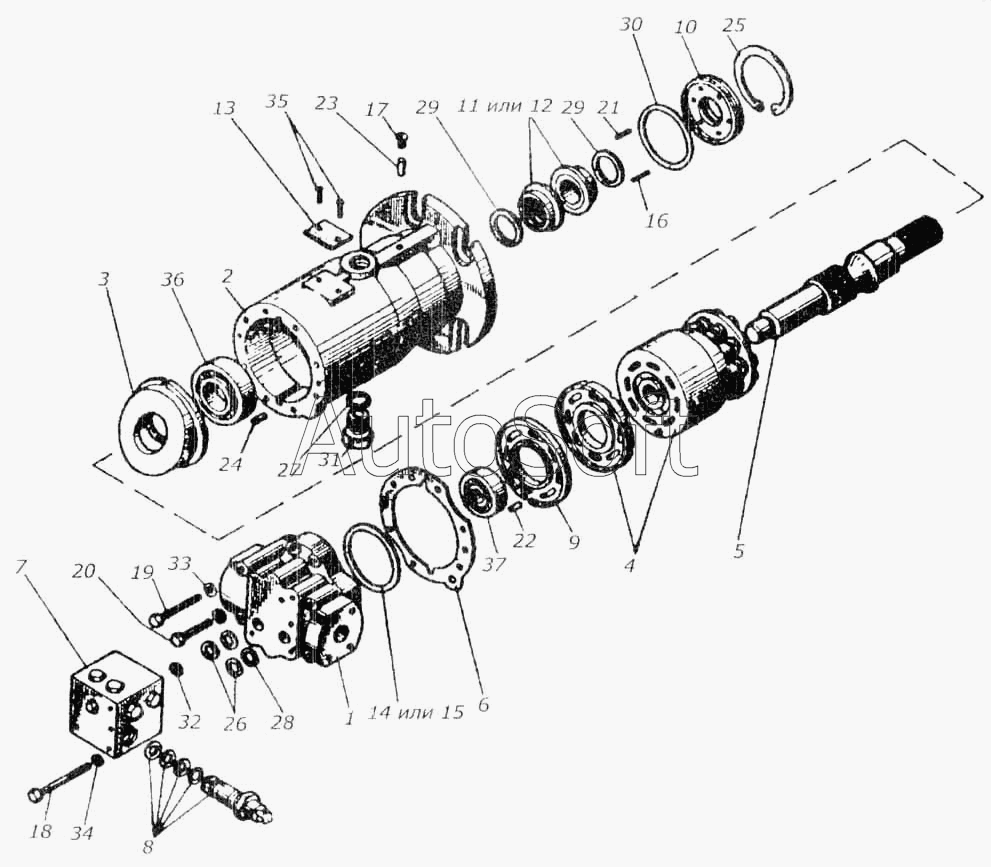

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Мотор гидравлический SM-23
29
29
20
21
22
23
24
25
26
27
28
19
30
31
32
34
33
35
36
37
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| SМF-23 | S***3 | Гидромотор | |
| 1 | Д***1 | Крышка задняя | |
| 2 | Д***0 | Корпус | |
| 3 | Д***2 | Диск управляющий | |
| 4 | Д***9 | Блок клапанов | |
| 5 | Д***3 | Вал | |
| 6 | Д***6 | Уплотнение | |
| 7 | Д***0 | Блок клапанов | |
| 8 | Д***1 | Клапан напорный в высокого давления | |
| 9 | Д***1 | Пластина вентиля | |
| 10 | Д***8 | Держатель | |
| 11 | Д***0 | Уплотнение вращающееся | |
| 12 | Д***2 | Уплотнение устойчивое | |
| 13 | Д***А | Щиток фирмы | |
| 14 | Д***9 | Прокладка | |
| 15 | Д***4 | Прокладка | |
| 16 | Д***1 | Пружина | |
| 17 | Д***4 | Пробка | |
| 18 | Д***9 | Винт | |
| 19 | Д***7 | Винт | |
| 20 | Д***8 | Винт | |
| 21 | Д***3 | Штифт | |
| 22 | Д***4 | Штифт | |
| 23 | Д***6 | Штифт | |
| 24 | Д***7 | Штифт | |
| 25 | Д***9 | Кольцо предохранительное | |
| 26 | Д***4 | Кольцо | |
| 27 | Д***6 | Кольцо уплотнительное | |
| 28 | Д***8 | Кольцо | |
| 29 | Д***3 | Кольцо уплотнительное | |
| 30 | Д***2 | Кольцо уплотнительное | |
| 31 | Д***4 | Пробка | |
| 32 | Д***4 | Кольцо уплотнительное | |
| 33 | Ч***0 | Прокладка 8 | |
| 34 | Ч***0 | Прокладка 13 | |
| 35 | Ч***0 | Гвоздь 2х5 | |
| 36 | Т***Н | Подшипник | |
| 37 | Т***Н | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
