Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Сервоклапан ДГП 100514А
18
19
20
21
22
23
24
25
17
27
27
27
28
28
28
29
30
31
32
33
34
9
1
2
3
4
5
6
7
7
8
10
10
11
12
12
13
14
15
16

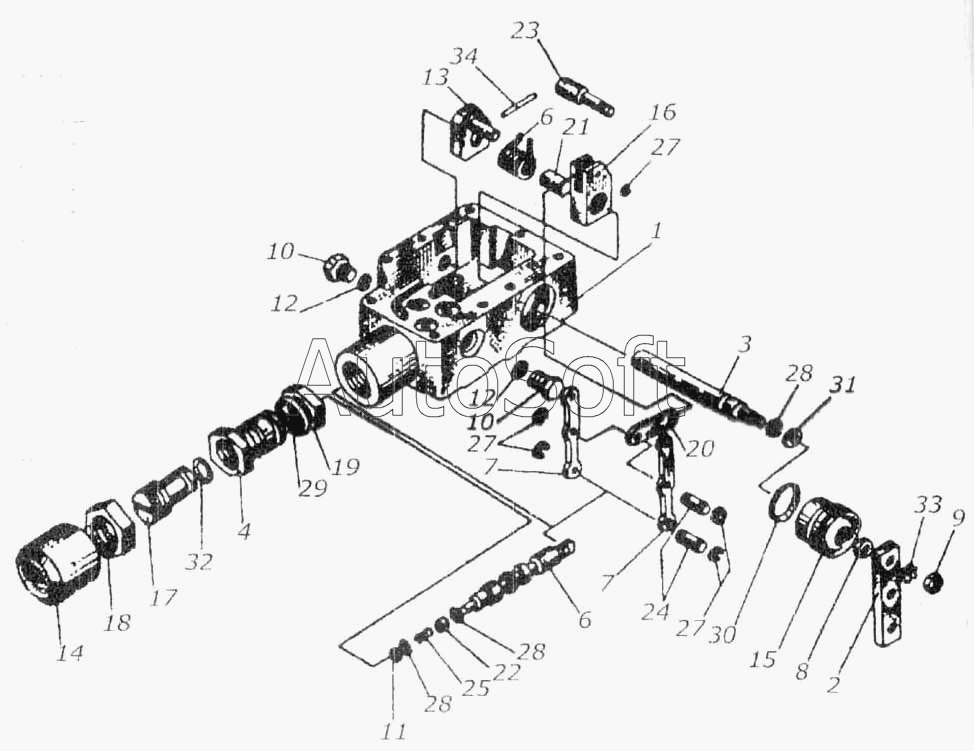

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДГП 100514 | Д***4 | Сервоклапан | |
| 1 | Д***8 | Корпус клапана | |
| 2 | Д***3 | Рычаг | |
| 3 | Д***9 | Вал | |
| 4 | Д***0 | Корпус | |
| 5 | Д***1 | Золотник | |
| 6 | Д***3 | Пружина | |
| 7 | Д***5 | Тяга клапана | |
| 8 | Д***8 | Втулка распорная | |
| 9 | Д***3 | Гайка | |
| 10 | Д***5 | Пробка | |
| 11 | Д***0 | Кольцо | |
| 12 | Д***5 | Кольцо уплотнительное | |
| 13 | Д***7 | Пружинодержатель | |
| 14 | Д***8 | Крышка | |
| 15 | Д***9 | Втулка | |
| 16 | Д***0 | Тяга вала | |
| 17 | Д***1 | Болт | |
| 18 | Д***2 | Контргайка | |
| 19 | Д***3 | Контргайка | |
| 20 | Д***4 | Элемент | |
| 21 | Д***5 | Втулка | |
| 22 | Д***6 | Втулка | |
| 23 | Д***7 | Упор | |
| 24 | Д***8 | Цапфа | |
| 25 | Д***0 | Пружина | |
| 26 | Д***1 | Кольцо предохранительное | |
| 27 | Д***9 | Кружок предохранительный | |
| 28 | Д***3 | Прокладка | |
| 29 | Д***3 | Кольцо уплотнительное | |
| 30 | Д***5 | Кольцо уплотнительное | |
| 31 | Д***9 | Кольцо уплотнительное | |
| 32 | Д***0 | Кольцо | |
| 33 | Ч***5 | Прокладка 6.4 | |
| 34 | Ч***6 | Штифт 2х25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
