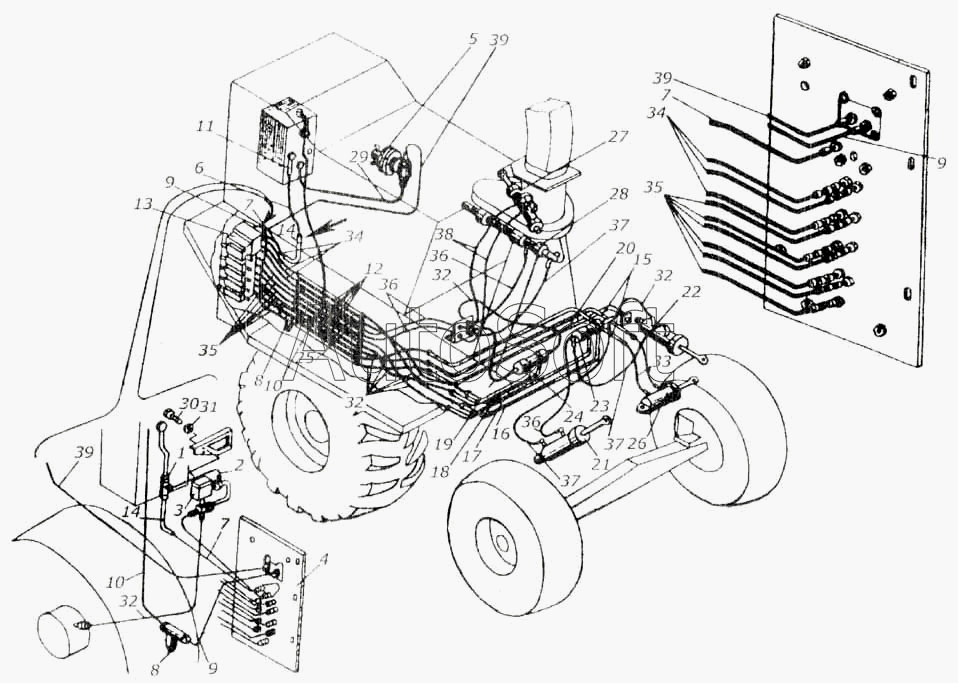

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Гидросистема силовых цилиндров КИЛ 0118000
30
21
22
23
24
25
26
27
28
29
20
31
32
32
32
32
33
34
34
35
35
36
36
36
37
37
37
38
39
39
39
11
2
3
4
5
6
7
7
7
8
8
9
9
9
10
10
1
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***0 | Тройник | |
| 2 | К***0 | Рукав dу 12 | |
| 3 | К***0 | Клапан предохранительный | |
| 4 | К***0 | Гидрораспределитель | |
| 5 | К***0 | Установка гидронасосов | |
| 6 | К***Б | Рукав dу 12 | |
| 7 | К***Б | Рукав dу 12 | |
| 8 | К***0 | Фильтр тонкой очистки | |
| 9 | К***0 | Рукав dу 20 | |
| 10 | К***1 | Рукав dу 20 | |
| 11 | К***Б | Трубопровод | |
| 12 | К***Б | Трубопровод | |
| 13 | К***Г | Гидрораспределитель | |
| 14 | К***Б | Трубопровод | |
| 15 | К***А | Трубопровод | |
| 16 | К***Б | Трубопровод | |
| 17 | К***1 | Трубопровод | |
| 18 | К***2 | Трубопровод | |
| 19 | К***3 | Трубопровод | |
| 20 | К***Б | Трубопровод | |
| 21 | К***Б | Гидроцилиндр | |
| 22 | К***1 | Гидроцилиндр | |
| 23 | К***А | Гидрозамок | |
| 24 | К***А | Гидрозамок | |
| 25 | К***А | Трубопровод | |
| 26 | К***А | Гидроцилиндр управления реверсом | |
| 27 | К***5 | Гидроцилиндр | |
| 28 | К***Б | Гидроцилиндр | |
| 29 | К***5 | Гукав | |
| 30 | М***9 | Болт ГОСТ 7796-76 | |
| 31 | 8***9 | Шайба ГОСТ 6402-70 | |
| 32 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 33 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 34 | Н***0 | Рукав высокого давления П d - 12 в сборе | |
| 35 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 36 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 37 | Н***0 | Рукав высокого давления П d = 12 в сборе | |
| 38 | Н***0 | Рукав высокого давления П d=12 в сборе | |
| 39 | Н***Б | Рукав высокого давления |
