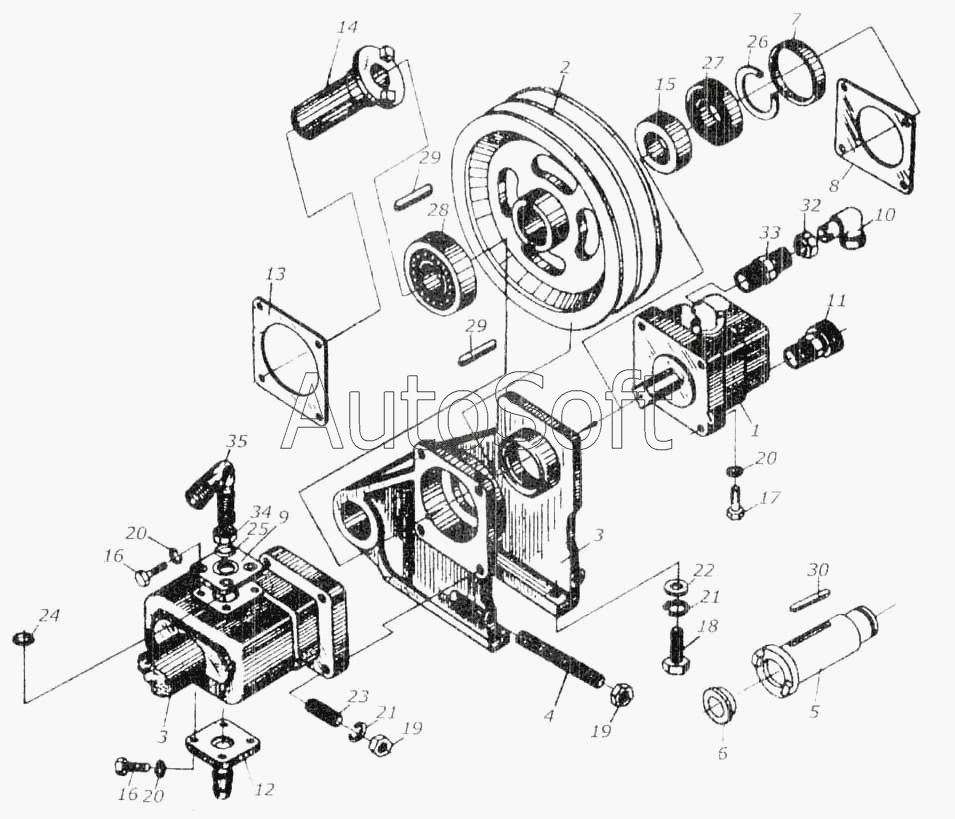

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Установка гидронасосов КИЛ 0118420
26
16
16
17
18
19
19
20
20
20
21
21
22
23
24
25
15
27
28
29
29
30
32
33
34
35
5
1
2
3
3
4
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0118420 | К***0 | Установка гидронасосов | |
| КИС 0106360Б | К***Б | Привод гидронасосов | |
| КИС 0106580 | К***0 | Привод гидронасосов | |
| КИС 0118520Б | К***Б | Угольник | |
| КИС 0118820А | К***А | Угольник | |
| Н.036.23.040 | Н***0 | Угольник | |
| 1 | Н***8 | Насос шестеренный НШ-10Е-3 (левого вращения)ТУ 23.1.309-80 | |
| 2 | К***3 | Шкив | |
| 3 | К***Б | Корпус | |
| 4 | К***5 | Шпилька | |
| 5 | К***2 | Вал привода гидронасосов | |
| 6 | К***3 | Кольцо распорное | |
| 7 | К***6 | Втулка | |
| 8 | К***2 | Прокладка | |
| 9 | К***Б | Фланец | |
| 10 | К***Б | Корпус | |
| 11 | К***Б | Ниппель | |
| 12 | К***А | Фланец | |
| 13 | К***1 | Прокладка | |
| 14 | К***5 | Вал привода гидронасосов | |
| 15 | К***6 | Кольцо | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | 8***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Гайка ГОСТ 11860-73 | |
| 20 | 6***9 | Шайба ГОСТ б402-70 | |
| 21 | 1***9 | Шайба ГОСТ 6402-70 | |
| 22 | 1***9 | Шайба ГОСТ 11371-78 | |
| 23 | М***9 | Шпилька ГОСТ 22035-76 | |
| 24 | 0***2 | Кольцо ГОСТ 9833 73 | |
| 25 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 26 | 1***0 | Кольцо ГОСТ 13940-68 | |
| 27 | 1***6 | Подшипник ГОСТ 8882-76 | |
| 28 | 1***8 | Подшипник ГОСТ 8882-76 | |
| 29 | 8***5 | Шпонка ГОСТ 23360-78 | |
| 30 | 1***0 | Шпонка ГОСТ 23360-78 | |
| 31 | Н***2 | Насос ГОСТ 8753-71 | |
| 32 | Н***2 | Гайка накидная | |
| 33 | Н***3 | Штуцер ввертный | |
| 34 | Н***2 | Контргайки | |
| 35 | Н***1 | Угольник ввертный |
