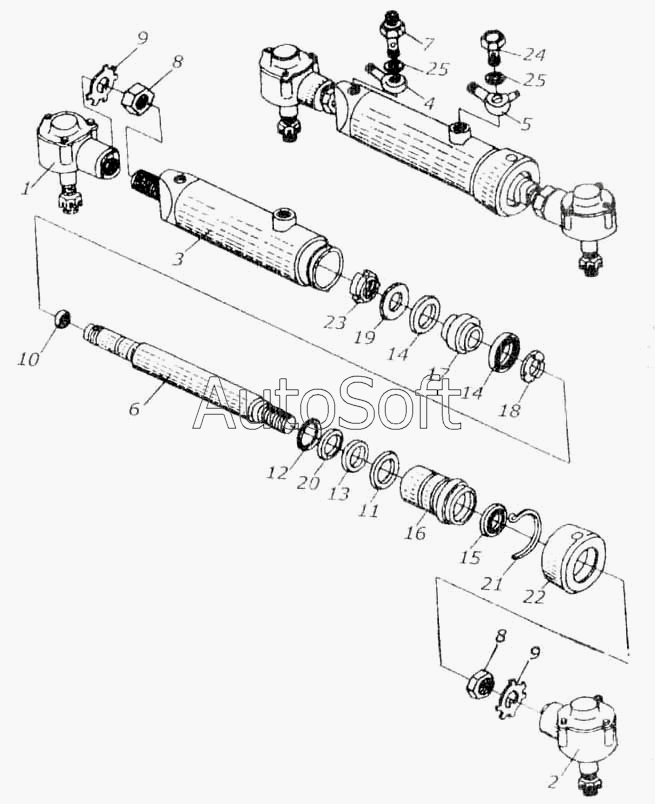

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Гидроцилиндр КИЛ 0118460
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0118460 | К***0 | Гидроцилиндр | |
| КИЛ 0118860 | К***0 | Гидроцилиндр | |
| 1 | К***0 | Наконечник левый | |
| 2 | К***0 | Наконечник правый | |
| 3 | К***0 | Корпус цилиндра | |
| 4 | К***3 | Угольник поворотный | |
| 5 | К***5 | Угольник поворотный | |
| 6 | К***1 | Шток | |
| 7 | К***9 | Болт поворотного угольника | |
| 8 | М***9 | Гайка ГОСТ 2526-70 | |
| 9 | 2***9 | Шайба ГОСТ 11371-78 | |
| 10 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 11 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 12 | 2***8 | Кольцо ГОСТ 13941 -68 | |
| 13 | 3***3 | Манжета ГОСТ 14896-74 | |
| 14 | 5***3 | Манжета ГОСТ 14898-74 | |
| 15 | М***8 | Манжеты грязесъемные ГОСТ 105-390-77 28 | |
| 16 | 1***3 | Втулка | |
| 17 | 1***4 | Поршень | |
| 18 | 1***5 | Шайба | |
| 19 | 1***6 | Шайба | |
| 20 | 1***2 | Шайба | |
| 21 | 1***7 | Стопор | |
| 22 | 1***8 | Крышка | |
| 23 | 1***9 | Гайка | |
| 24 | Н***8 | Болт поворотного угольника | |
| 25 | Н***4 | Шайба |
