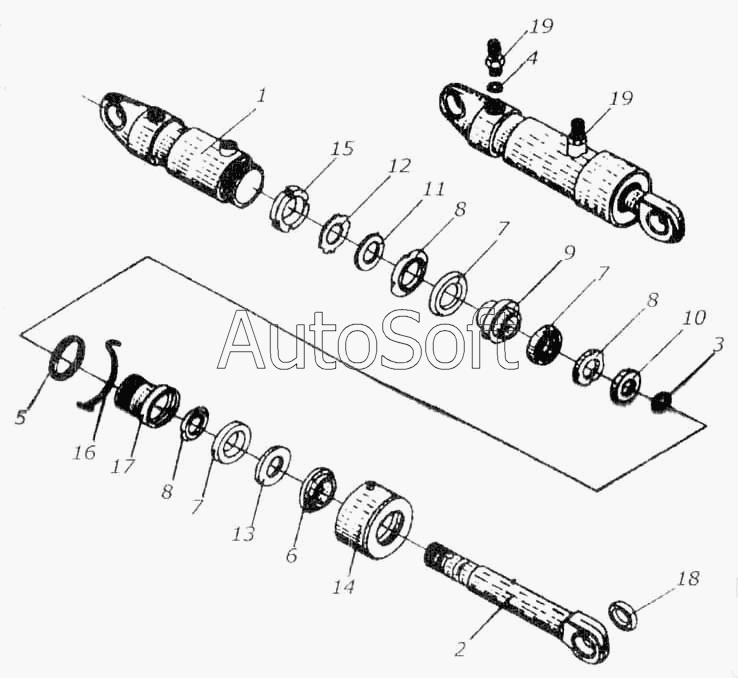

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Гидроцилиндр КИС 0118720А
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
16
17
18
19
19
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0118720А | К***А | Гидроцилиндр управления реверсом | |
| КИС 0118810А | К***А | Гидроцилиндр | |
| 1 | К***А | Корпус гидроцилиндра | |
| 2 | К***А | Шток | |
| 3 | 0***2 | Кольцо ГОСТ 9833 73 | |
| 4 | 0***2 | Кольцо ГОСТ 9833 73 | |
| 5 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 6 | 2***8 | Манжета грязесъемная | |
| 7 | Н***1 | Манжета 25х50 | |
| 8 | Н***3 | Упор | |
| 9 | Н***2 | Поршень | |
| 10 | Н***1 | Шайба | |
| 11 | Н***2 | Шайба | |
| 12 | Н***3 | Шайба стопорная | |
| 13 | Н***4 | Шайба | |
| 14 | Н***3 | Крышка передняя | |
| 15 | Н***4 | Гайка круглая | |
| 16 | Н***5 | Стопор | |
| 17 | Н***7 | Втулка | |
| 18 | Н***2 | Втулка | |
| 19 | Н***3 | Штуцер ввертный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
