Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм привода адаптеров
32
32
22
23
23
24
24
24
24
24
25
25
26
27
28
29
30
31
31
31
21
21
21
21
33
33
34
35
36
37
38
39
40
41
42
10
10
1
2
3
4
5
6
6
7
8
8
9
11
11
12
13
14
15
15
16
16
16
17
17
18
19
20

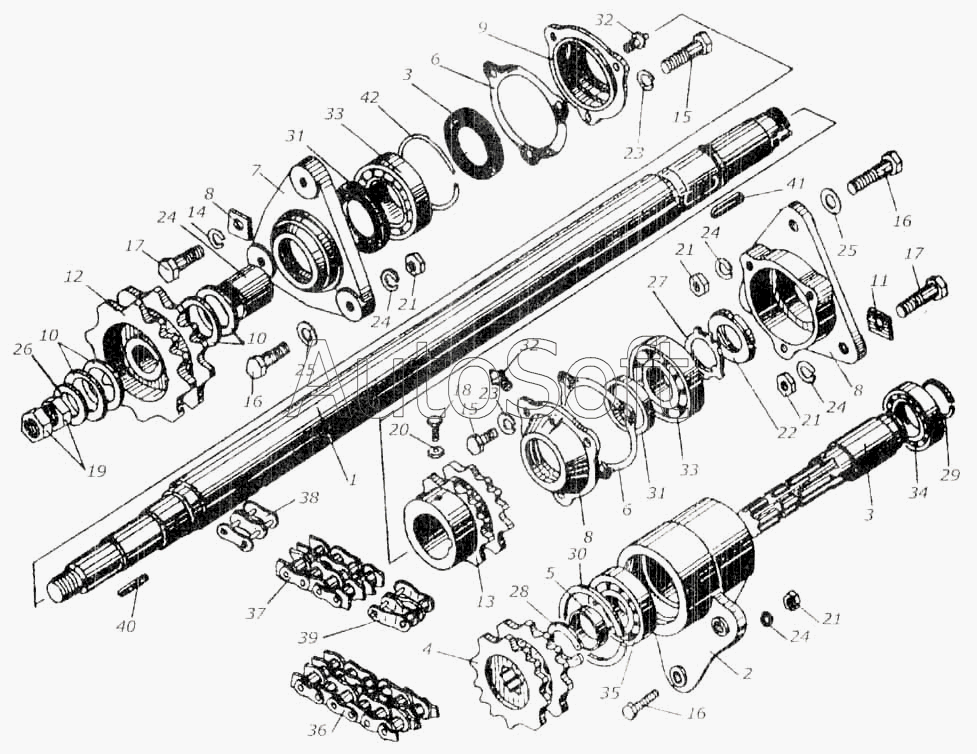

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0142000 | К***0 | Контрпривод | |
| КИС 0143000Б | К***Б | Вал | |
| 1 | К***0 | Вал | |
| 2 | К***1 | Корпус | |
| 3 | К***1 | Вал | |
| 4 | К***2 | Звездочка | |
| 5 | К***1 | Втулка | |
| 6 | К***1 | Прокладка | |
| 7 | К***А | Корпус подшипника | |
| 8 | К***А | Корпус подшипника | |
| 9 | К***3 | Крышка | |
| 10 | К***1 | Шайба | |
| 11 | К***1 | Шайба | |
| 12 | К***А | Звездочка | |
| 13 | К***2 | Звездочка | |
| 14 | К***2 | Втулка распорная | |
| 15 | М***9 | Болт ГОСТ 7796-70 | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7795-70 | |
| 18 | М***9 | Винт ГОСТ 1485-75 | |
| 19 | М***9 | Гайка ГОСТ 2526-70 | |
| 20 | М***9 | Гайка ГОСТ 11860-73 | |
| 21 | М***9 | Гайка ГОСТ 5915-70 | |
| 22 | В***9 | Гайка ГОСТ 11871-80 | |
| 23 | 1***9 | Шайба ГОСТ 6402-70 | |
| 24 | 1***9 | Шайба ГОСТ 6402-70 | |
| 25 | 1***9 | Шайба ГОСТ 11371-78 | |
| 26 | 2***9 | Шайба ГОСТ 11371-78 | |
| 27 | 4***9 | Шайба ГОСТ 11872-80 | |
| 28 | В***8 | Кольцо ГОСТ 13942-68 | |
| 29 | В***0 | Кольцо ГОСТ 13942-68 | |
| 30 | А***0 | Кольцо ГОСТ 13943-68 | |
| 31 | 2***1 | Манжета ГОСТ 18752-79 | |
| 32 | 1***р | Масленка ГОСТ 19853-74 | |
| 33 | 1***9 | Подшипник ГОСТ 5720-75 | |
| 34 | 6***8 | Подшипник ГОСТ 7242-70 | |
| 35 | 6***8 | Подшипник ГОСТ 7242-70 | |
| 36 | К***0 | Цепь ТУ 3-970-76 (L=939,8 мм) | |
| 37 | К***0 | Цепь ТУЗ 3970-76 L=330,2 мм к.з.=13 | |
| 38 | С***0 | Звено ТУ 3970-76 | |
| 39 | П***0 | Звено ТУ 3-970-76 | |
| 40 | 3***0 | Шпонка ГОСТ 23360-78 | |
| 41 | 1***0 | Шпонка ГОСТ 23360-78 | |
| 42 | Н***8 | Кольцо распорное |
