Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Аппарат питающе-измельчающий КИЛ 0150000
1
2
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
30
30
31
32
32
32
32
32
32
32
33
34
34
34
35
36
36
36
36
36
36
37
39
39
39
40
41
41
42
43
44
45
46

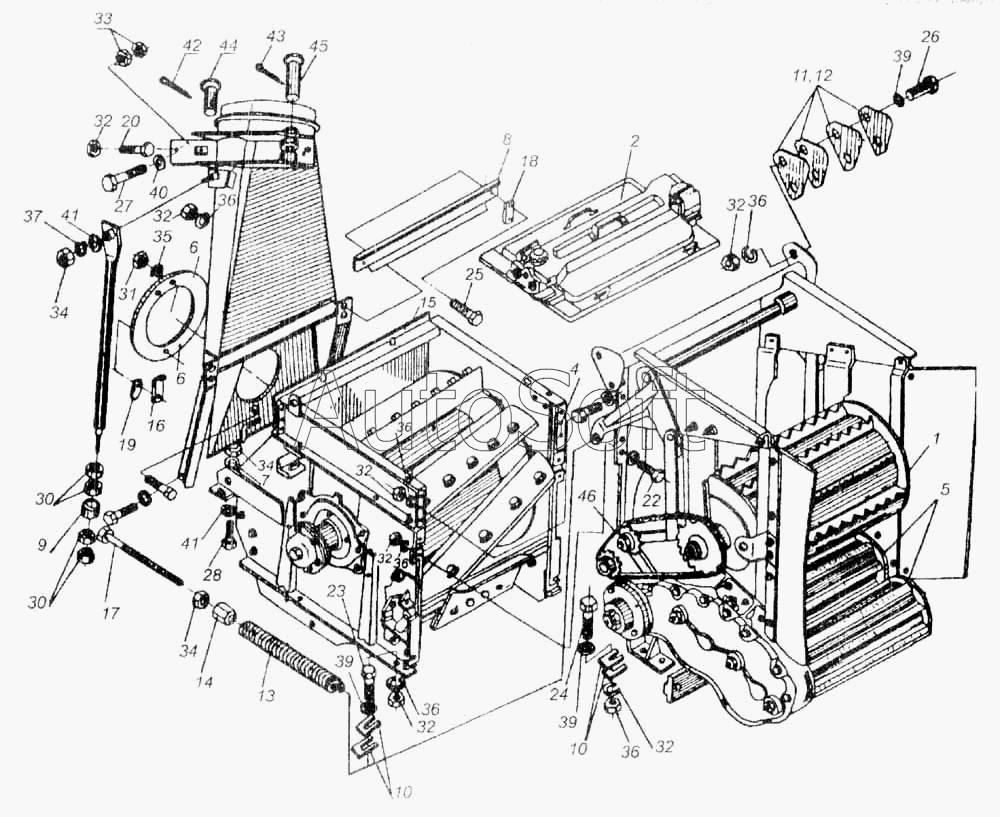

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Звенья С-КГВ-12-10 ТУ 3-970-76 | З***6 | Звенья С-КГВ-12-10 ТУ 3-970-76 | |
| КИС 0150040А | К***А | Основание силосопровода | |
| 1 | К***0 | Вальцы верхние | |
| 2 | К***0 | Крышка с заточным устройством | |
| 3 | К***0 | Растяжка | |
| 4 | К***0 | Аппарат измельчающий | |
| 5 | К***В | Вальцы нижние | |
| 6 | К***А | Крышка | |
| 7 | К***2 | Шайба | |
| 8 | К***3 | Щиток | |
| 9 | К***2 | Шайба | |
| 10 | К***1 | Прокладка | |
| 11 | К***Б | Пластина | |
| 12 | К***1 | Пластина | |
| 13 | К***1 | Пружина | |
| 14 | К***А | Пробка | |
| 15 | К***А | Отсекатель | |
| 16 | К***1 | Прижим | |
| 17 | К***3 | Болт натяжной | |
| 18 | К***7 | Накладка | |
| 19 | К***6 | рукоятка | |
| 20 | К***4 | Болт | |
| 21 | М***8 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Винт ГОСТ 1482-75 | |
| 27 | М***9 | Болт ГОСТ 7796-70 | |
| 28 | М***9 | Болт ГОСТ 7796-70 | |
| 29 | М***9 | Болт ГОСТ 7796-70 | |
| 30 | М***9 | Гайка ГОСТ 2526-70 | |
| 31 | М***9 | Гайка ГОСТ 5915-70 | |
| 32 | М***9 | Гайка ГОСТ 5915-70 | |
| 33 | М***9 | Гайка ГОСТ 5915-70 | |
| 34 | М***9 | Гайка ГОСТ 5915-70 | |
| 35 | 8***9 | Шайба ГОСТ 6402-70 | |
| 36 | 1***9 | Шайба ГОСТ 6402-70 | |
| 37 | 1***9 | Шайба ГОСТ 6402-70 | |
| 38 | 1***9 | Шайба ГОСТ 11371-78 | |
| 39 | 1***9 | Шайба ГОСТ 11371-78 | |
| 40 | 1***9 | Шайба ГОСТ 11371-78 | |
| 41 | 1***9 | Шайба ГОСТ 11371-78 | |
| 42 | 3***9 | Шплинт ГОСТ 397-79 | |
| 43 | 5***9 | Шплинт ГОСТ 397-79 | |
| 44 | 1***9 | Ось 22-25в ГОСТ 9650-71 | |
| 45 | 1***9 | Ось 22-25в ГОСТ 9650-71 | |
| 46 | Ц***) | Цепь КГВ 12-10 ТУЗ 3-970-76 (число звеньев z=47) |
