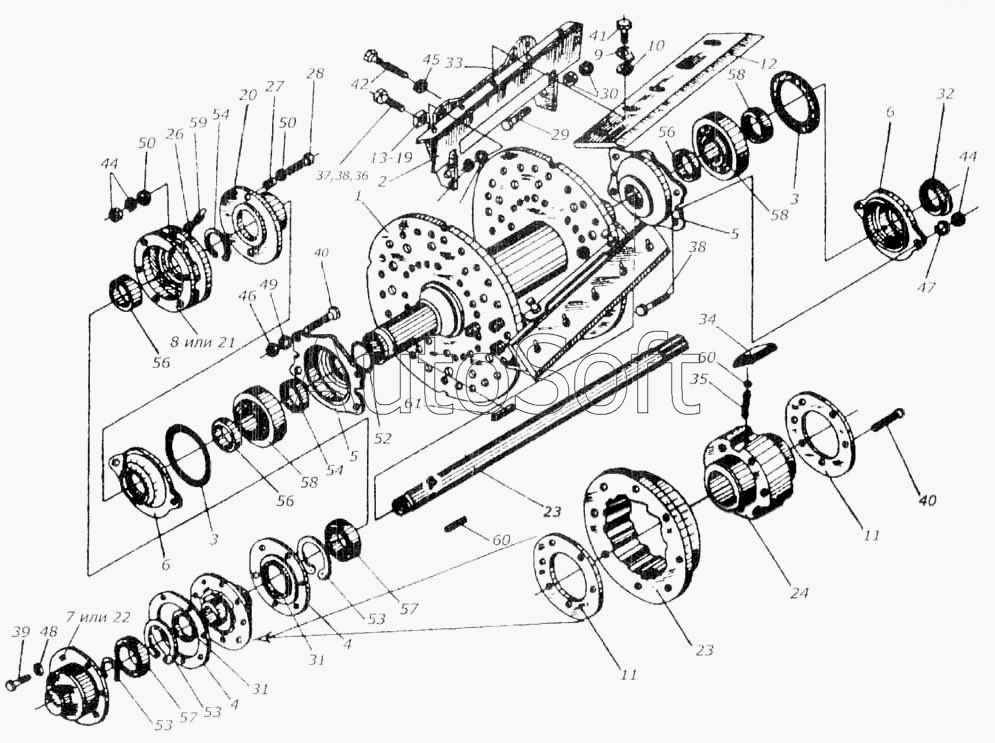

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Аппарат измельчающий. Барабан
36
44
44
42
41
40
40
39
38
38
37
45
35
34
33
32
31
31
30
29
28
53
53
53
61
61
60
59
58
58
58
57
57
56
56
56
54
54
27
52
50
50
49
48
47
46
1
9
8
7
6
6
5
5
4
4
3
3
2
10
18
26
25
24
23
22
21
20
19
17
16
15
14
13
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0150010 | К***0 | Аппарат измельчающий | |
| КИЛ 0150010-01 | К***1 | Аппарат измельчающий | |
| КИЛ 0150010-02 | К***2 | Аппарат измельчающий | |
| КИЛ 0150170 | К***0 | Опора ножа | |
| КИЛ 0150400 | К***0 | Барабан | |
| КИЛ 0150400-01 | К***1 | Барабан | |
| КИЛ 0150400-02 | К***2 | Барабан | |
| КИС 0150140 | К***0 | Муфта 55-11ОЛ ГОСТ 12935 -76 | |
| 1 | К***А | Вал барабана | |
| 2 | К***0 | Опора | |
| 3 | К***1 | Прокладка | |
| 4 | К***2 | Прокладка | |
| 5 | К***А | Корпус подшипника | |
| 6 | К***А | Крышка подшипника | |
| 7 | К***1 | Крышка муфты | |
| 8 | К***2 | Корпус | |
| 9 | К***2 | Шайба | |
| 10 | К***3 | Шайба | |
| 11 | К***8 | Шайба | |
| 12 | К***Б | Нож | |
| 13 | К***А | Груз балансировочный | |
| 14 | К***1 | Груз балансировочный | |
| 15 | К***2 | Груз балансировочный | |
| 16 | К***3 | Груз балансировочный | |
| 17 | К***4 | Груз балансировочный | |
| 18 | К***5 | Груз балансировочный | |
| 19 | К***6 | Груз балансировочный | |
| 20 | К***1 | Втулка предохранительная | |
| 21 | К***2 | Корпус | |
| 22 | К***3 | Крышка муфты | |
| 23 | К***4 | Вал | |
| 24 | К***7 | Ступица | |
| 25 | К***8 | Обойма | |
| 26 | К***А | Втулка | |
| 27 | К***1 | Втулка | |
| 28 | К***9 | Болт | |
| 29 | К***5 | Болт | |
| 30 | К***6 | Гайка М20х1.5.6Н.8.019 | |
| 31 | К***4 | Втулка | |
| 32 | К***5 | Втулка | |
| 33 | К***4 | Щиток | |
| 34 | К***2 | Сухарик | |
| 35 | К***1 | Пружина | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | М***9 | Болт ГОСТ 7796-70 | |
| 38 | М***9 | Болт ГОСТ 7796-70 | |
| 39 | М***9 | Болт ГОСТ 7796-70 | |
| 40 | М***9 | Болт ГОСТ 7796-70 | |
| 41 | М***9 | Болт ГОСТ 7798-70 | |
| 42 | М***9 | Винт ГОСТ 1482-75 | |
| 43 | 6***8 | Заклепка ГОСТ 10303-80 | |
| 44 | М***9 | Гайка ГОСТ 11860-73 | |
| 45 | М***9 | Гайка ГОСТ 5915-70 | |
| 46 | М***9 | Гайка ГОСТ 5915-70 | |
| 47 | 1***9 | Шайба ГОСТ 6402-70 | |
| 48 | 1***9 | Шайба ГОСТ 6402-70 | |
| 49 | 1***9 | Шайба ГОСТ 6402-70 | |
| 50 | 1***9 | Шайба ГОСТ 11371-78 | |
| 51 | 1***9 | Шайба ГОСТ 11371-78 | |
| 52 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 53 | 1***5 | Кольцо ГОСТ 13940-68 | |
| 54 | 1***0 | Кольцо ГОСТ 13940-68 | |
| 55 | 1***5 | Кольцо ГОСТ 13941-68 | |
| 56 | 2***1 | Манжета ГОСТ 8752-79 | |
| 57 | 1***5 | Подшипник ГОСТ 8338-75 | |
| 58 | 1***6 | Подшипник ГОСТ8545-75 | |
| 59 | 1***р | Пробка ГОСТ 12717-78 | |
| 60 | В***Р | Шарик ГОСТ 3722-60 | |
| 61 | 3***0 | Шпонка ГОСТ 8789-68 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
