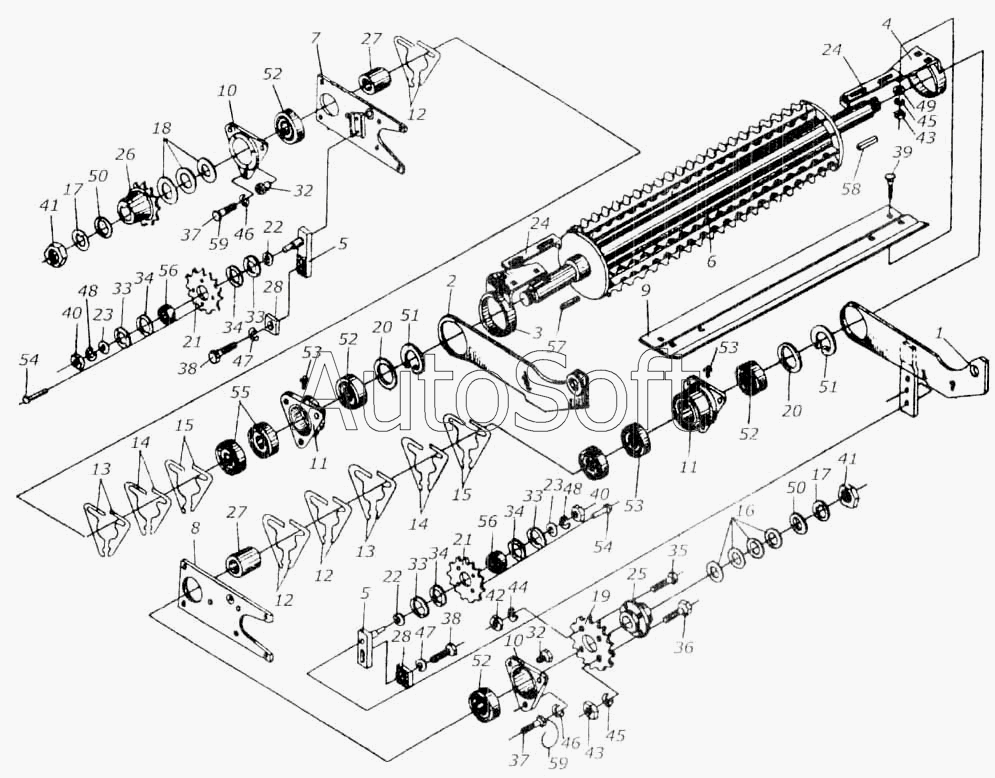

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Вальцы верхние КИЛ 0103010
35
43
43
42
41
41
40
40
39
38
38
37
37
36
44
34
34
34
34
33
33
33
33
32
32
28
28
27
27
45
45
46
46
47
47
48
48
49
50
50
52
52
52
52
52
53
53
54
54
55
56
56
51
51
57
58
59
59
2
10
10
9
8
7
6
5
5
4
3
11
11
1
12
12
12
13
13
14
14
15
15
16
17
17
18
19
20
20
21
21
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0103010 | К***0 | Вальцы верхние | |
| КИЛ 0103560 | К***0 | Валец задний | |
| КИС 0103470 | К***0 | Устройство натяжное | |
| КИС 0103600 | К***0 | Звездочка | |
| КИС 0103610 | К***0 | Крышка | |
| КИС 0103630 | К***0 | Корпус | |
| КУЖ 0108010 | К***0 | Клапан предохранительный | |
| 1 | К***0 | Рычаг левый | |
| 2 | К***0 | Рычаг правый | |
| 3 | К***А | Подвеска | |
| 4 | К***1 | Подвеска | |
| 5 | К***А | Кронштейн | |
| 6 | К***А | Валец задний | |
| 7 | К***0 | Пластина | |
| 8 | К***0 | Пластина | |
| 9 | К***1 | Щиток задний | |
| 10 | К***А | Крышка | |
| 11 | К***8 | Корпус | |
| 12 | К***Б | Прокладка регулировочная | |
| 13 | К***1 | Прокладка регулировочная | |
| 14 | К***2 | Прокладка регулировочная | |
| 15 | К***3 | Прокладка регулировочная | |
| 16 | К***2 | Шайба регулировочная | |
| 17 | К***3 | Шайба стопорная | |
| 18 | К***1 | Шайба регулировочная | |
| 19 | К***Б | Звездочка Z=25 | |
| 20 | К***4 | Шайба защитная | |
| 21 | К***4 | Звездочка | |
| 22 | К***5 | Шайба | |
| 23 | К***6 | Шайба | |
| 24 | К***А | Задвижка | |
| 25 | К***Б | Ступица | |
| 26 | К***А | 3вездочка | |
| 27 | К***1 | Втулка | |
| 28 | К***1 | Шайба | |
| 29 | К***2 | Шайба | |
| 30 | К***7 | Клапан | |
| 31 | К***8 | Пружина | |
| 32 | К***9 | Корпус клапана | |
| 33 | К***1 | Крышка | |
| 34 | К***3 | Шайба | |
| 35 | М***9 | Болт ГОСТ 7796-70 | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | 3***9 | Болт ГОСТ 7796-70 | |
| 38 | М***9 | Болт ГОСТ 7796-70 | |
| 39 | М***9 | Болт ГОСТ 7796-70 | |
| 40 | М***9 | Гайка ГОСТ2526-70 | |
| 41 | М***9 | Гайка ГОСТ 2626 70 | |
| 42 | М***9 | Гайка ГОСТ 5915-70 | |
| 43 | М***9 | Гайка ГОСТ 11860-73 | |
| 44 | 8***9 | Шайба ГОСТ 6402-70 | |
| 45 | 1***9 | Шайба ГОСТ 6402-70 | |
| 46 | 1***9 | Шайба ГОСТ 6402 70 | |
| 47 | 1***9 | Шайба ГОСТ 6402 70 | |
| 48 | 1***9 | Шайба ГОСТ 6402-70 | |
| 49 | 1***9 | Шайба ГОСТ 11371-78 | |
| 50 | 2***9 | Шайба ГОСТ 11371-78 | |
| 51 | В***2 | Кольцо ГОСТ 13943-68 | |
| 52 | 2***1 | Манжета ГОСТ 8752-79 | |
| 53 | 1***р | Масленка ГОСТ 19853-74 | |
| 54 | 4***9 | Заклепка ГОСТ 10299-80 | |
| 55 | 2***7 | Подшипник ГОСТ 333-79 | |
| 56 | 1***9 | Подшипник ГОСТ 8882-75 | |
| 57 | 2***6 | Шпонка ГОСТ 23360-78 | |
| 58 | 2***6 | Шпонка ГОСТ 23360-78 | |
| 59 | 1***4 | Проволока ГОСТ 3282-74 L=400 |
