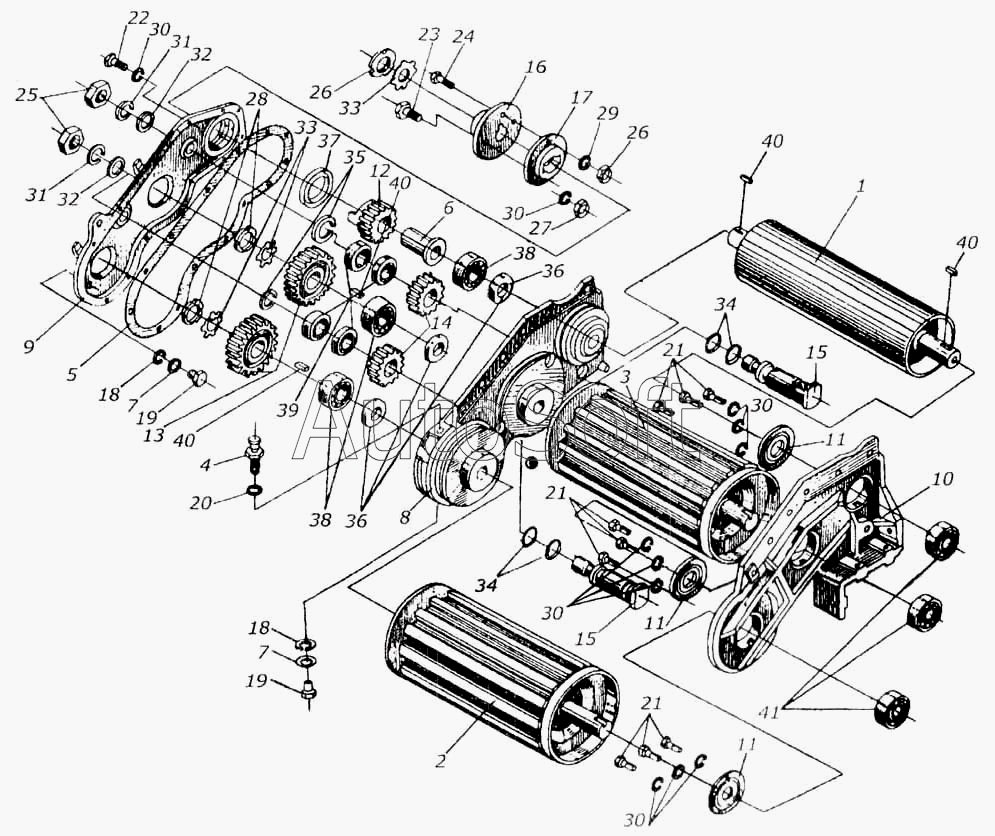

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Вальцы нижние КИС 0103090В
32
32
23
24
25
26
26
21
21
21
27
28
29
30
30
30
30
30
31
31
22
33
33
34
34
35
36
36
37
38
38
39
40
40
40
40
41
11
11
11
1
2
3
4
5
6
7
7
8
9
10
12
13
14
15
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0103090В | К***В | Вальцы нижние | |
| 1 | К***Б | Валец гладкий | |
| 2 | К***А | Валец передний нижний | |
| 3 | К***Б | Валец средний нижний | |
| 4 | Р***0 | Сапун | |
| 5 | К***5 | Прокладка | |
| 6 | К***6 | Втулка | |
| 7 | К***7 | Прокладка | |
| 8 | К***А | Корпус | |
| 9 | К***Б | Крышка | |
| 10 | К***Б | Опора | |
| 11 | К***7 | Крышка | |
| 12 | К***1 | Шестерня верхняя | |
| 13 | К***2 | Колесо | |
| 14 | К***3 | Шестерня | |
| 15 | К***А | Ось | |
| 16 | К***9 | Ступица | |
| 17 | К***1 | Фланец | |
| 18 | К***1 | Шайба | |
| 19 | К***5 | Пробка | |
| 20 | Р***2 | Прокладка | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7798-70 | |
| 25 | М***9 | Гайка ГОСТ2526-70 | |
| 26 | М***9 | Гайка ГОСТ 5915-70 | |
| 27 | М***9 | Гайка ГОСТ 5915-70 | |
| 28 | М***9 | Гайка ГОСТ 11871-80 | |
| 29 | 6***9 | Шайба ГОСТ б402-70 | |
| 30 | 8***9 | Шайба ГОСТ 6402-70 | |
| 31 | 2***9 | Шайба ГОСТ 6402-70 | |
| 32 | 2***9 | Шайба ГОСТ 11371-78 | |
| 33 | 3***9 | Шайба ГОСТ 11872-80 | |
| 34 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 35 | 1***2 | Кольцо ГОСТ 13941-68 | |
| 36 | 2***1 | Манжета ГОСТ 8752-70 | |
| 37 | 2***1 | Манжета ГОСТ 8752-70 | |
| 38 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 39 | 1***6 | Подшипник ГОСТ 8882-76 | |
| 40 | 3***6 | Шпонка ГОСТ 23360-78 | |
| 41 | 1***0 | Подшипник |
