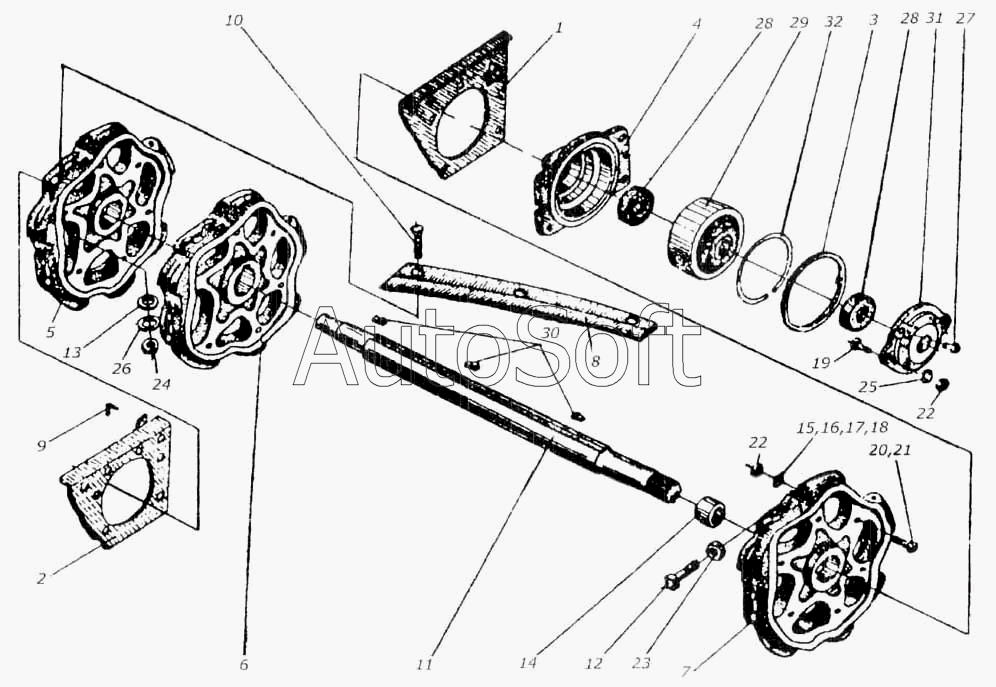

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Барабан измельчающий КИС 0103160Б
24
15
16
17
18
19
20
21
22
22
23
14
25
26
27
28
28
29
30
31
32
7
1
2
3
4
5
6
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0103160Б | К***Б | Барабан измельчающий | |
| КИС 0103180А | К***А | Вал с дисками | |
| КИС 0103180Б | К***Б | Барабан измельчающий | |
| КИС 0103440 | К***0 | Вал барабана | |
| 1 | К***0 | Боковина | |
| 2 | К***0 | Боковина | |
| 3 | К***2 | Прокладка | |
| 4 | К***А | Корпус подшипника | |
| 5 | К***5 | Диск | |
| 6 | К***1 | Диск | |
| 7 | К***2 | Диск | |
| 8 | К***Б | Нож | |
| 9 | К***5 | Зажим | |
| 10 | К***А | Болт | |
| 11 | К***0 | Вал барабана | |
| 11 | К***Б | Вал | |
| 12 | К***1 | Винт | |
| 13 | К***2 | Прокладка | |
| 14 | К***8 | Втулка | |
| 15 | К***5 | Груз балансировочный | |
| 16 | К***0 | Груз балансировочный | |
| 17 | К***А | Груз балансировочный | |
| 18 | К***А | Груз балансировочный | |
| 19 | М***9 | Болт ГОСТ 7796-70 | |
| 20 | М***9 | Болт ГОСТ 7786-81 | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Гайка ГОСТ 11860-73 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | М***9 | Гайка ГОСТ 5927-70 | |
| 25 | 1***9 | Шайба ГОСТ 6402-70 | |
| 26 | 2***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***р | Масленка ГОСТ 19853-74 | |
| 28 | 2***1 | Манжета ГОСТ 8752-70 | |
| 29 | 1***2 | Подшипник ГОСТ 8545-75 | |
| 30 | 2***0 | Шпонка ГОСТ 2468-80 | |
| 31 | Н***6 | Крышка подшипника | |
| 32 | Н***2 | Кольцо распорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
