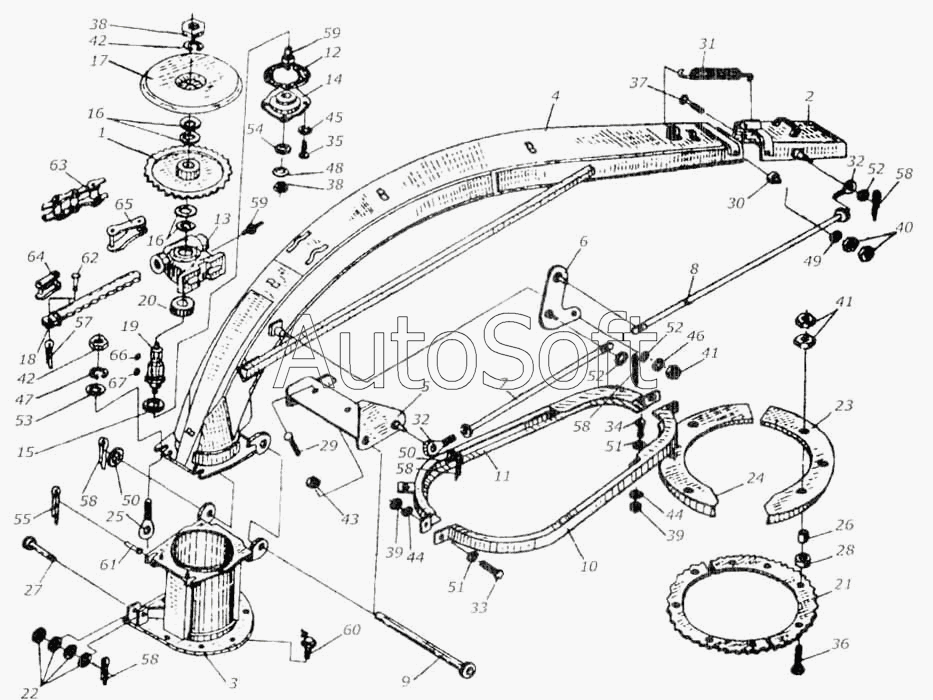

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Силосопровод КИС 0105000Г и механизм поворота КИС 0102150А
41
41
49
48
47
46
45
44
44
43
42
42
50
50
40
39
39
38
38
37
36
35
34
33
59
59
67
66
65
64
63
62
61
60
32
32
58
58
58
58
58
57
55
54
53
52
52
52
51
51
6
14
13
12
11
10
9
8
7
15
5
4
3
2
1
23
31
30
29
28
27
26
25
24
22
21
20
19
18
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0102150А | К***А | Механизм поворота силосопровода | |
| КИС 0105000Г | К***Г | Силосопровод | |
| КИС 0105110В | К***В | Тяга | |
| КИС 0105110В-01 | К***1 | Тяга | |
| 1 | К***А | Звездочка | |
| 2 | К***Г | Козырек | |
| 3 | К***Г | Опора | |
| 4 | К***1 | Трубопровод | |
| 5 | К***Д | Рамка | |
| 6 | К***Г | Рычаг | |
| 7 | К***В | Тяга | |
| 8 | К***1 | Тяга | |
| 9 | К***0 | Ось | |
| 10 | К***А | Ограждение | |
| 11 | К***А | Ограждение | |
| 12 | К***2 | Прокладка | |
| 13 | К***Б | Корпус | |
| 14 | К***3 | Крышка | |
| 15 | К***6 | Шайба | |
| 16 | К***8 | Шайба | |
| 17 | К***9 | Щиток | |
| 18 | К***8 | Рейка | |
| 19 | К***Б | Вал | |
| 20 | К***2 | Шестерня | |
| 21 | К***Б | 3вездочка | |
| 22 | К***8 | Шайба регулировочная | |
| 23 | К***1 | Ограждение | |
| 24 | К***1 | Ограждение | |
| 25 | К***В | Болт специальный | |
| 26 | К***В | Втулка | |
| 27 | К***Б | Ось | |
| 28 | К***Б | Втулка | |
| 29 | К***1 | Болт упорный | |
| 30 | К***2 | Втулка | |
| 31 | К***А | Пружина | |
| 32 | М***6 | Болт ГОСТ 3033-79 | |
| 33 | М***9 | Болт ГОСТ 7796-70 | |
| 34 | М***9 | Болт ГОСТ 7796-70 | |
| 35 | М***9 | Болт ГОСТ 7796-70 | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | М***9 | Болт ГОСТ 7802-81 | |
| 38 | М***9 | Гайка ГОСТ 2526 -70 | |
| 39 | М***9 | Гайка ГОСТ 5915-70 | |
| 40 | М***9 | Гайка ГОСТ 11860-73 | |
| 41 | М***9 | Гайка ГОСТ 5915-70 | |
| 42 | М***9 | Гайка ГОСТ 5915-70 | |
| 43 | М***9 | Гайка ГОСТ 5916-70 | |
| 44 | 8***9 | Шайба ГОСТ 6402-70 | |
| 45 | 1***9 | Шайба ГОСТ 6402-70 | |
| 46 | 1***9 | Шайба ГОСТ 6402-70 | |
| 47 | 1***9 | Шайба ГОСТ 6402-70 | |
| 48 | 2***9 | Шайба ГОСТ 6402-70 | |
| 49 | 1***9 | Шайба ГОСТ 11371-78 | |
| 50 | 2***9 | Шайба ГОСТ 9649-78 | |
| 51 | 8***9 | Шайба ГОСТ 11371-78 | |
| 52 | 1***9 | Шайба ГОСТ 11371-78 | |
| 53 | 1***9 | Шайба ГОСТ 11371-78 | |
| 54 | 2***9 | Шайба ГОСТ 11371-78 | |
| 55 | 2***9 | Шплинт ГОСТ 397-79 | |
| 56 | 4***9 | Шплинт ГОСТ 397-79 | |
| 57 | 5***9 | Шплинт ГОСТ 397-79 | |
| 58 | 6***9 | Шплинт ГОСТ 397-79 | |
| 59 | 1***р | Масленка ГОСТ 19853-74 | |
| 60 | 2***р | Масленка ГОСТ 19853-74 | |
| 61 | 1***9 | Ось 22-10В ГОСТ 9650-71 | |
| 62 | 2***р | Ось ГОСТ 9650-71 | |
| 63 | П***0 | Цепь ГОСТ 13568-75, L=1,96215 | |
| 64 | С***0 | Звено ГОСТ 13568-75 | |
| 65 | П***0 | Звено ГОСТ 13568-75 | |
| 66 | 3***2 | Шпонка ГОСТ 23360-78 | |
| 67 | 3***6 | Шпонка ГОСТ 23360-78 |
