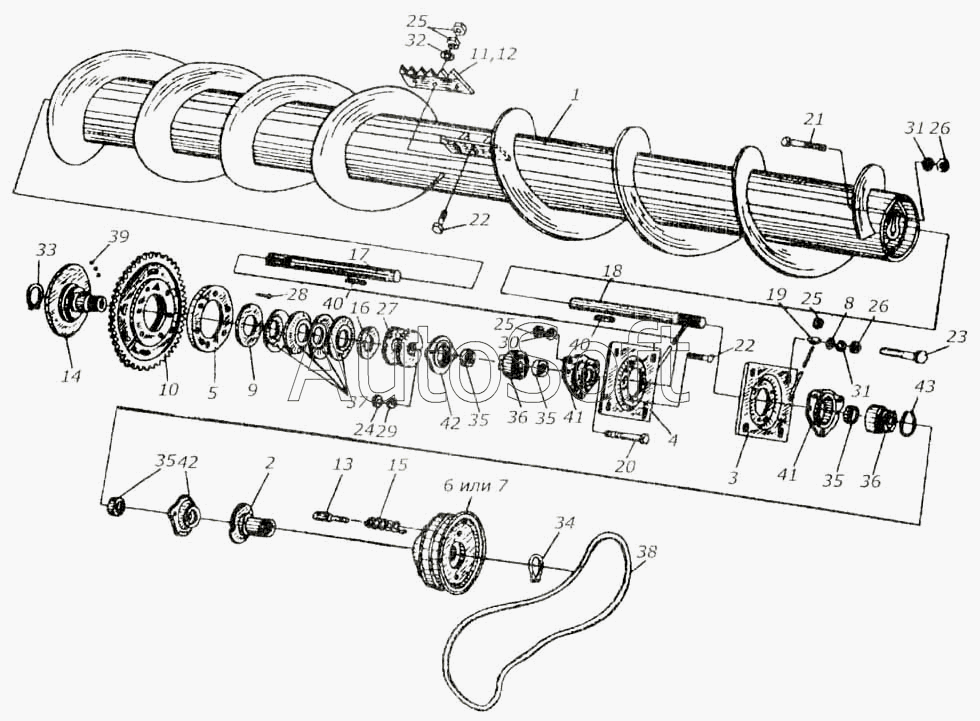

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Шнек КИС 020Й000В
32
21
22
22
23
24
25
25
25
26
26
27
28
29
30
31
31
20
33
34
35
35
35
35
36
36
37
38
39
40
40
41
41
42
42
43
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0202000В | К***В | Шнек | |
| КИС 0202050А | К***А | Муфта обгонная в сборе | |
| КИС 0202090А | К***А | Муфта фрикционная в сборе | |
| КИС 0202110А | К***А | Звездочка | |
| 1 | К***0 | Шнек | |
| 2 | К***А | Водило | |
| 3 | К***Б | Плита шнека | |
| 4 | К***1 | Плита шнека | |
| 5 | К***А | Накладка | |
| 6 | К***Б | Шкив муфты | |
| 7 | К***1 | Шкив муфты | |
| 8 | К***А | Шайба | |
| 9 | К***А | Кольцо прижимное | |
| 10 | К***А | Звездочка Z=58 | |
| 11 | К***Б | Лопатка | |
| 12 | К***1 | Лопатка | |
| 13 | К***А | Палец | |
| 14 | К***А | Ступица муфты | |
| 15 | К***6 | Пружина | |
| 16 | К***А | Втулка | |
| 17 | К***1 | Ось правая | |
| 18 | К***2 | Ось правая | |
| 19 | К***6 | Шайба специальная | |
| 20 | М***9 | Болт ГОСТ 7796-70 | |
| 21 | М***9 | Болт ГОСТ 7796 70 | |
| 22 | Б***9 | Болт ГОСТ 7802-81 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | М***9 | Гайка ГОСТ 11860-73 | |
| 26 | М***9 | Гайка ГОСТ 5915-70 | |
| 27 | М***9 | Гайка ГОСТ 11871-80 | |
| 28 | 6***1 | Заклепка ГОСТ 10300-80 | |
| 29 | 8***9 | Шайба ГОСТ 6402-70 | |
| 30 | 1***9 | Шайба ГОСТ 6402-70 | |
| 31 | 1***9 | Шайба ГОСТ 6402-70 | |
| 32 | 1***9 | Шайба ГОСТ 11371-78 | |
| 33 | 1***8 | Кольцо ГОСТ 13940-68 | |
| 34 | В***2 | Кольцо ГОСТ 13942-68 | |
| 35 | 2***1 | Манжета ГОСТ 8752-79 | |
| 36 | 1***8 | Подшипник ГОСТ 8545-75 | |
| 37 | П***я | Пружина тарельчатая | |
| 38 | В***Т | Ремень ГОСТ 10286-75 | |
| 39 | Б***м | Шарик Р ГОСТ 3722-81 | |
| 40 | 1***5 | Шпонка ГОСТ 23360-78 | |
| 41 | Н***8 | Корпус подшипника | |
| 42 | Н***5 | Крышка подшипника | |
| 43 | Н***6 | Кольцо распорное |
