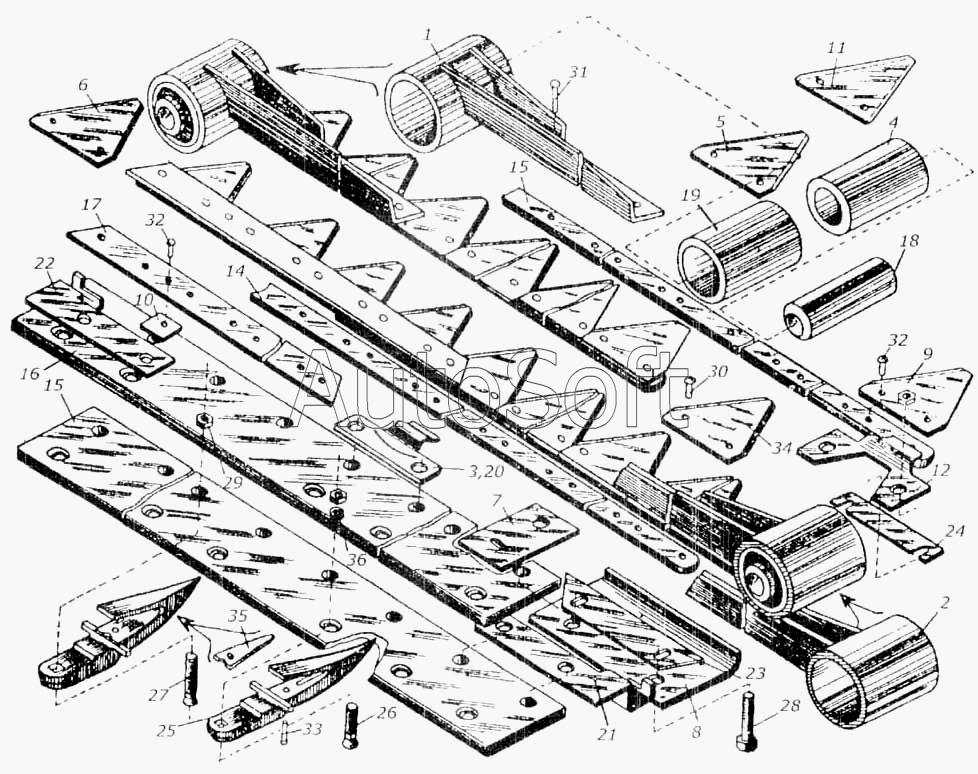

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Аппарат режущий КИС 0205000В
27
17
18
19
20
21
22
23
24
25
26
16
28
29
30
31
32
32
33
34
35
36
6
2
1
3
4
5
7
8
9
10
11
12
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗНМ 08.010 | К***0 | Палец в сборе | |
| КИС 0205000В | К***В | Аппарат режущий | |
| КИС 0205010В | К***В | Нож левый | |
| КИС 0205020А | К***А | Кожух | |
| КИС 0205040В | К***В | Нож правый | |
| КИС 0265060Б | К***Б | Головка правая | |
| 1 | К***В | Головка ножа левая | |
| 2 | К***А | Головка ножа правая | |
| 3 | К***0 | Прижим | |
| 4 | К***А | Втулка | |
| 5 | К***А | Сегмент | |
| 6 | К***А | Сегмент | |
| 7 | К***А | Прокладка | |
| 8 | К***В | Пластина | |
| 9 | К***А | Сегмент | |
| 10 | К***А | Прокладка | |
| 11 | К***А | Сегмент | |
| 12 | К***3 | Прижим | |
| 13 | К***А | Полоса ножевая 1 ГОСТ 158-74 | |
| 14 | К***А | Полоса ножевая 1 ГОСТ 158-74 | |
| 15 | К***В | Брус правый | |
| 16 | К***В | Брус левый | |
| 17 | К***6 | Накладка | |
| 18 | К***А | Втулка внутренняя | |
| 19 | К***В | Втулка наружная | |
| 20 | К***2 | Прижим | |
| 21 | К***3 | Упор | |
| 22 | К***1 | Упор | |
| 23 | К***4 | Пластинка трения | |
| 24 | К***А | Прокладка регулировочная | |
| 25 | К***1 | Палец | |
| 26 | М***9 | Болт ГОСТ 7796-70 | |
| 27 | М***9 | Болт ГОСТ 7796-70 | |
| 28 | М***9 | Болт ГОСТ 7796-70 | |
| 29 | М***9 | Гайка ГОСТ 5915-70 | |
| 30 | 5***9 | Заклепка ГОСТ 10299-80 | |
| 31 | 5***9 | Заклепка ГОСТ 10299-80 | |
| 32 | 5***9 | Заклепка ГОСТ 10299-80 | |
| 33 | 6***9 | Заклепка ГОСТ 10300-80 | |
| 34 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 35 | Н***6 | Пластина противорежущая 2н ГОСТ 156-74 | |
| 36 | 1***9 | Шайба ГОСТ 6402-70 |
