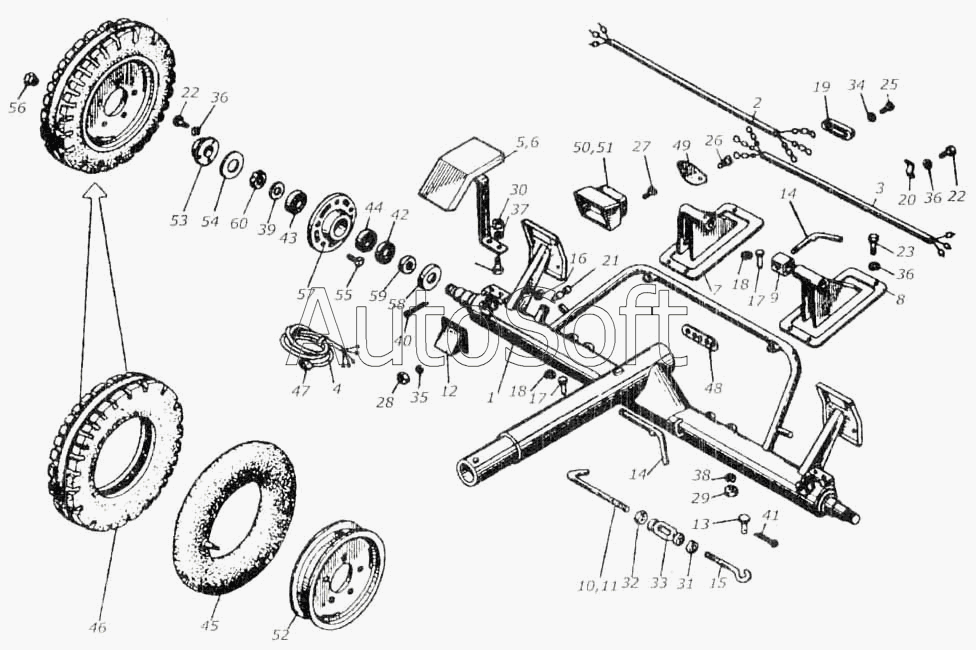

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Тележка задняя КИЛ 0209000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
23
22
22
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0209000 | К***0 | Тележка задняя | |
| КИЛ 0209020 | К***0 | Устройство натяжное | |
| КИЛ 0209020-01 | К***1 | Устройство натяжное | |
| КИЛ 0209160 | К***0 | Рама со ступицей | |
| КИС 0209060А | К***А | Размещение электрооборудования | |
| КИС 0209150 | К***0 | Колесо | |
| М8х16.56.019 | М***9 | Болт ГОСТ 7796-76 | |
| 1 | К***0 | Рама | |
| 2 | К***А | Жгут ГОСТ 23544-79 | |
| 3 | К***А | Жгут ГОСТ 23544-79 | |
| 4 | К***А | Жгут ГОСТ 23544-79 | |
| 5 | К***А | Брызговик | |
| 6 | К***1 | Брызговик | |
| 7 | К***А | Стойка | |
| 8 | К***1 | Стойка | |
| 9 | К***0 | Подставка | |
| 10 | К***3 | Захват верхний | |
| 11 | К***1 | Захват верхний | |
| 12 | К***А | Щиток | |
| 13 | К***2 | Палец | |
| 14 | К***4 | Фиксатор | |
| 15 | К***7 | Захват нижний | |
| 16 | К***2 | Втулка | |
| 17 | К***5 | Чека | |
| 18 | К***6 | Кольцо | |
| 19 | 5***8 | Крышка панели | |
| 20 | 8***5 | Скоба | |
| 21 | 8***9 | Колпак защитный | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | В***9 | Винт ГОСТ 17473-80 | |
| 26 | В***9 | Винт ГОСТ 17473-80 | |
| 27 | В***9 | Винт ГОСТ 17473-80 | |
| 28 | М***9 | Гайка ГОСТ 5915-70 | |
| 29 | М***9 | Гайка ГОСТ 5915-70 | |
| 30 | М***9 | Гайка ГОСТ 11860-73 | |
| 31 | М***9 | Гайка ГОСТ 5915-70 | |
| 32 | М***9 | Гайка ГОСТ 5915-70 | |
| 33 | 1***4 | Гайка стяжная Т-М16х140 06 ОСТ 105-393-77 | |
| 34 | 5***9 | Шайба ГОСТ 6402-70 | |
| 35 | 6***9 | Шайба ГОСТ б402-70 | |
| 36 | 8***9 | Шайба ГОСТ 6402-70 | |
| 37 | 1***9 | Шайба ГОСТ 6402-70 | |
| 38 | 8***9 | Шайба ГОСТ 11371-78 | |
| 39 | 2***9 | Шайба ГОСТ 11371-78 | |
| 40 | 5***9 | Шплинт ГОСТ 397-79 | |
| 41 | 5***9 | Шплинт ГОСТ 397-79 | |
| 42 | 1***3 | Манжета ГОСТ 8752-79 | |
| 43 | 7***7 | Подшипник ГОСТ 337 79 | |
| 44 | 7***А | Подшипник ГОСТ 333-79 | |
| 45 | 5***6 | Камера ГОСТ 7463 80 | |
| 46 | 5***6 | Камера ГОСТ 7463 80 | |
| 47 | П***0 | Вилка ГОСТ 9200-76 | |
| 48 | П***5 | Панель соединительная ТУ 37.003.419-75 | |
| 49 | Ф***Е | Световозвращатель ТУ 37 003.079-80 | |
| 50 | Ф***й | Фонарь ТУ 37.003 230-76 | |
| 51 | Ф***й | Фонарь ТУ 37.003 230-76 | |
| 52 | 3***2 | Колесо в сборе | |
| 53 | А***) | Крышка переднего колеса | |
| 54 | А***4 | Прокладка | |
| 55 | А***) | Болт переднего колеса | |
| 56 | А***) | Гайка крепления диска колеса | |
| 57 | Н***2 | Ступица | |
| 58 | Н***2 | Колпачек | |
| 59 | Н***1 | Втулка | |
| 60 | Н***2 | Гайка |
