Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Жатка для уборки кукурузы КИЛ 0600000
28
19
20
21
22
22
23
23
24
26
27
18
29
29
30
31
31
32
33
33
34
34
35
36
9
1
2
3
4
5
6
7
8
10
11
12
13
13
14
15
16
17

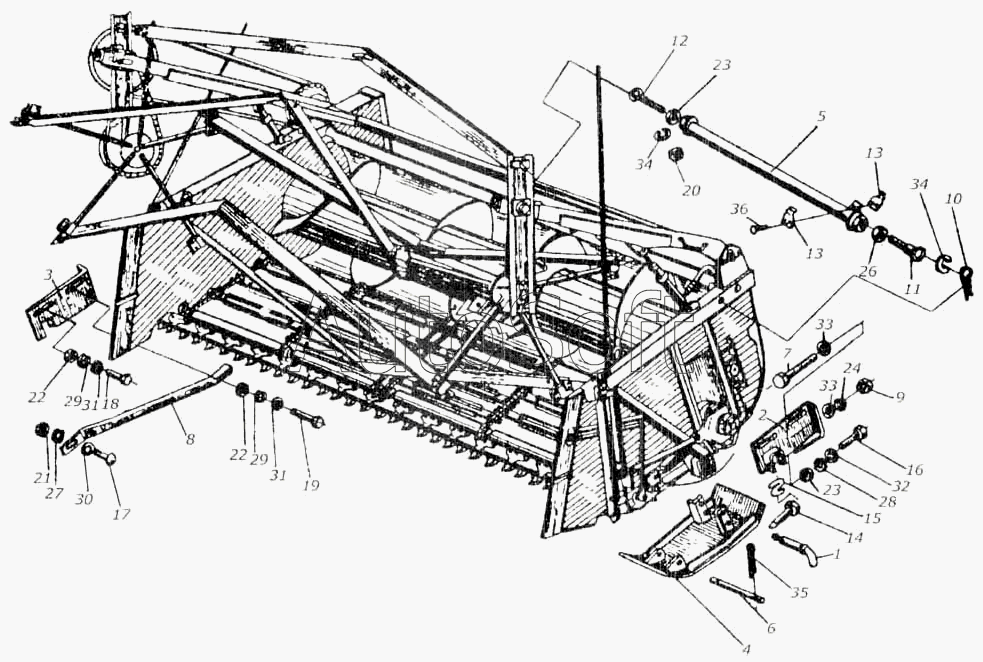

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖКЛ 2700000 | Ж***0 | Тяга | |
| ЖКЛ 2701000 | Ж***0 | Стяжка | |
| 1 | К***А | Рукоятка | |
| 2 | К***Б | Захват | |
| 3 | К***1 | Захват | |
| 4 | Ж***0 | Башмак | |
| 5 | Ж***0 | Стяжка | |
| 6 | К***Б | Палец | |
| 7 | К***9 | Болт | |
| 8 | К***Б | Стеблеотвод | |
| 9 | К***8 | Гайка специальная | |
| 10 | Ж***9 | Шплинт | |
| 11 | Ж***1 | Серьга | |
| 12 | Ж***1 | Серьга | |
| 13 | Ж***1 | Пластина | |
| 14 | К***5 | Чека | |
| 15 | К***6 | Кольцо | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Болт ГОСТ 7796-70 | |
| 20 | М***9 | Гайка ГОСТ2526-70 | |
| 21 | М***9 | Гайка ГОСТ 5915-70 | |
| 22 | М***9 | Гайка ГОСТ 11860-73 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | М***9 | Гайка ГОСТ 5915-70 | |
| 26 | М***9 | Гайка ГОСТ 2526-70 | |
| 27 | 8***9 | Шайба ГОСТ 6402-70 | |
| 28 | 1***9 | Шайба ГОСТ 6402-70 | |
| 29 | 1***9 | Шайба ГОСТ 6402-70 | |
| 30 | 8***9 | Шайба ГОСТ 11371-78 | |
| 31 | 1***9 | Шайба ГОСТ 11371-78 | |
| 32 | 1***9 | Шайба ГОСТ 11371-78 | |
| 33 | 1***9 | Шайба ГОСТ 11371-78 | |
| 34 | 1***9 | Шайба ГОСТ 11371-78 | |
| 35 | 3***1 | Шплинт ГОСТ 397-79 | |
| 36 | 6***6 | Заклепка ГОСТ 10299-68 |
