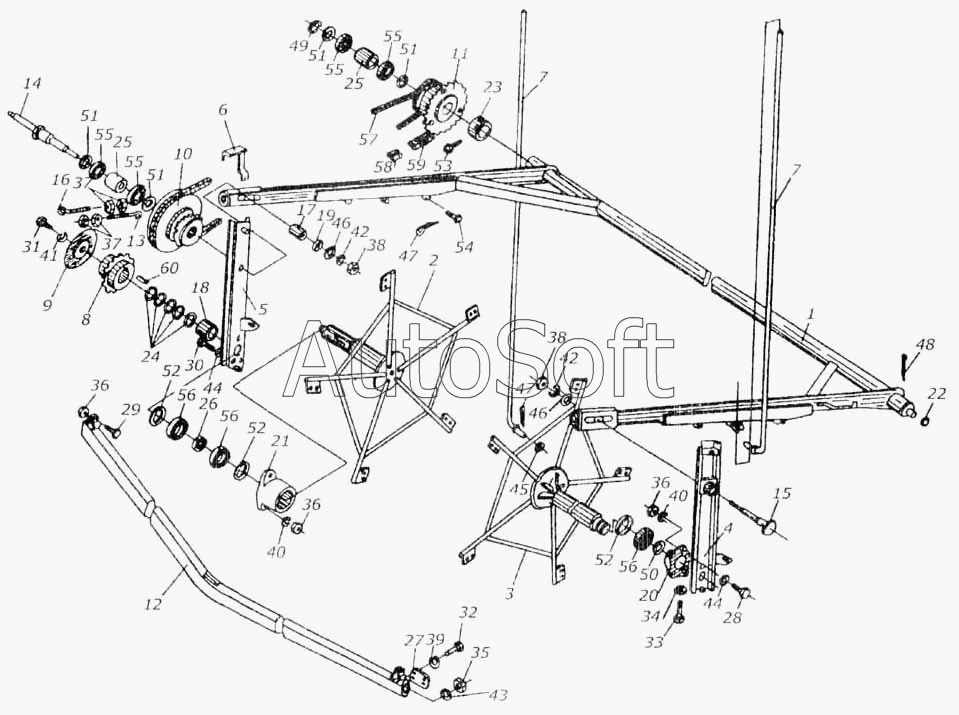

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Мотовило КИЛ 0602000
36
36
36
44
44
43
42
42
41
40
40
39
38
38
37
37
45
35
34
33
32
31
30
29
28
46
46
47
47
48
49
50
51
51
51
51
52
52
52
53
54
55
55
55
55
56
56
56
57
58
59
60
3
11
10
9
8
7
7
6
5
4
12
2
1
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖКЛ 0202020 | Ж***0 | Опора | |
| КИЛ 0602000 | К***0 | Мотовило | |
| КИЛ 0602020 | К***0 | Рычаг | |
| КИЛ 0602030 | К***0 | Рычаг | |
| КИС 0602040Б | К***Б | Шкив ведомый | |
| КИС 0602050Б | К***Б | Шкив ведущий | |
| 1 | К***0 | Рама мотовила | |
| 2 | К***0 | Колесо | |
| 3 | К***0 | Колесо | |
| 4 | Ж***0 | Рычаг | |
| 5 | Ж***1 | Рычаг | |
| 6 | Ж***0 | Ограждение | |
| 7 | Ж***0 | Стеблеотвод | |
| 8 | К***А | Звездочка ведомая | |
| 9 | К***А | Щиток | |
| 10 | К***Б | Шкив со звездочкой | |
| 11 | К***Б | Шкив со звездочкой | |
| 12 | К***Б | Планка | |
| 13 | Ж***1 | Болт специальный | |
| 14 | Ж***3 | Ось | |
| 15 | Ж***4 | Ось | |
| 16 | Ж***5 | Тяга | |
| 17 | Ж***1 | Втулка | |
| 18 | Ж***2 | Втулка | |
| 19 | Ж***3 | Втулка | |
| 20 | Ж***1 | Корпус | |
| 21 | Ж***1 | Корпус | |
| 22 | К***1 | Шайба регулировочная | |
| 23 | К***Б | Подшипник | |
| 24 | К***4 | Шайба регулировочная | |
| 25 | К***0 | Втулка распорная | |
| 26 | К***0 | Втулка распорная | |
| 27 | К***0 | Удлинитель | |
| 28 | М***9 | Болт ГОСТ 7796-70 | |
| 29 | М***9 | Болт ГОСТ 7796-70 | |
| 30 | М***9 | Болт ГОСТ 7796-70 | |
| 31 | М***9 | Болт ГОСТ 7802-81 | |
| 32 | М***9 | Болты ГОСТ 7798-70 | |
| 33 | М***9 | Винт ГОСТ 1482-75 | |
| 34 | М***9 | Гайка ГОСТ 5915-70 | |
| 35 | М***9 | Гайка ГОСТ 5915-70 | |
| 36 | М***9 | Гайка ГОСТ 11860-73 | |
| 37 | М***9 | Гайка ГОСТ 5915-70 | |
| 38 | М***9 | Гайка ГОСТ 2526-70 | |
| 39 | 6***9 | Шайба ГОСТ б402-70 | |
| 40 | 1***9 | Шайба ГОСТ 6402-70 | |
| 41 | 1***9 | Шайба ГОСТ 6402-70 | |
| 42 | 1***9 | Шайба ГОСТ 6402 70 | |
| 43 | 6***9 | Шайба ГОСТ 6958-78 | |
| 44 | 1***9 | Шайба ГОСТ 11371-78 | |
| 45 | 1***9 | Шайба ГОСТ 11371-78 | |
| 46 | 1***9 | Шайба ГОСТ 11371-78 | |
| 47 | 4***9 | Шплинт ГОСТ 397-79 | |
| 48 | 6***9 | Шплинт ГОСТ 397-79 | |
| 49 | Б***5 | Кольцо ГОСТ 13942-68 | |
| 50 | А***0 | Кольцо ГОСТ 13942-68 | |
| 51 | Б***2 | Кольцо ГОСТ 13943-68 | |
| 52 | В***2 | Кольцо ГОСТ 13943-68 | |
| 53 | 1***р | Масленка ГОСТ 19853-74 | |
| 54 | 2***р | Ось ГОСТ 9650-71 | |
| 55 | 1***5 | Подшипник ГОСТ 8882-75 | |
| 56 | 1***6 | Подшипник ГОСТ 8882-76 | |
| 57 | В***1 | Ремень ГОСТ 10286-75 | |
| 58 | П***5 | Цепи ГОСТ 113568-75 | |
| 59 | С***0 | Звено ГОСТ 13568-75 | |
| 60 | 2***0 | Шпонка ГОСТ 23360-78 |
