Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Аппарат питающий КИС 0605000Б
31
22
22
23
23
24
25
25
26
27
27
27
28
28
28
29
30
30
30
20
20
20
32
32
33
33
33
34
35
36
37
38
39
40
10
1
2
3
4
5
6
7
8
9
11
12
12
13
14
15
16
17
18
19

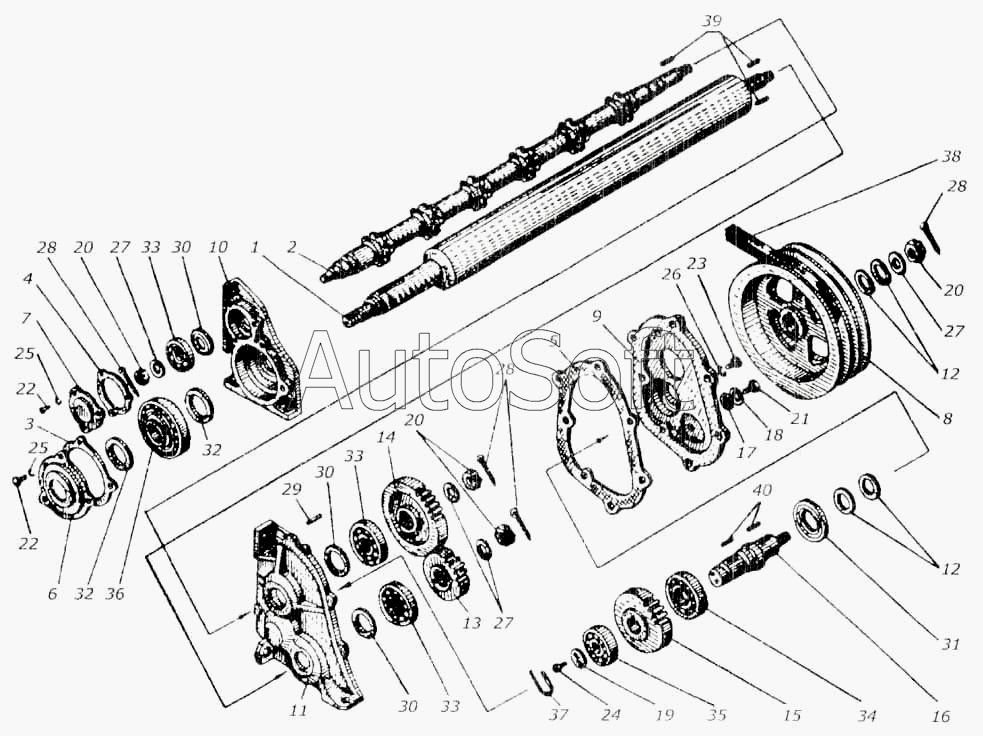

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0605000Б | К***Б | Питающий аппарат | |
| КУЖ 011061 | К***1 | Гайка | |
| 1 | К***Б | Валец гладкий | |
| 2 | К***Б | Вал транспортера | |
| 3 | К***Б | Прокладка | |
| 4 | К***Б | Прокладка | |
| 5 | К***Б | Прокладка | |
| 6 | К***Б | Крышка | |
| 7 | К***Б | Крышка | |
| 8 | К***Б | Шкив d=315 | |
| 9 | К***Б | Крышка | |
| 10 | К***В | Корпус левый | |
| 11 | К***Б | Корпус правый | |
| 12 | К***Б | Шайба | |
| 13 | К***Б | Шестерня Z=18 | |
| 14 | К***Б | Колесо Z=31 | |
| 15 | К***5 | Шестерня Z=20 | |
| 16 | К***Б | Вал | |
| 17 | К***4 | Прокладка | |
| 18 | К***1 | Шайба | |
| 19 | К***9 | Шайба | |
| 20 | К***1 | Гайка | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7802-81 | |
| 24 | 3***9 | Болт ГОСТ 7796-70 | |
| 25 | 1***9 | Шайба ГОСТ 6402-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | 2***9 | Шайба ГОСТ 11371-78 | |
| 28 | 4***9 | Шплинт ГОСТ 397-79 | |
| 29 | 1***9 | Штифт ГОСТ 3128-70 | |
| 30 | 2***1 | Манжета ГОСТ 18752-79 | |
| 31 | 2***1 | Манжета ГОСТ 8752-79 | |
| 32 | 2***1 | Манжета ГОСТ 8752-79 | |
| 33 | 1***8 | Подшипник ГОСТ 5720-75 | |
| 34 | 1***9 | Подшипник ГОСТ 5720-75 | |
| 35 | 1***7 | Подшипник ГОСТ 5720-75 | |
| 36 | 1***3 | Подшипник ГОСТ 8545-75 | |
| 37 | 1***6 | Проволока ГОСТ 3282-74 L=125 мм | |
| 38 | В***0 | Ремень ГОСТ 10286-75 | |
| 39 | 1***6 | Шпонка ГОСТ 23360-78 | |
| 40 | 3***6 | Шпонка ГОСТ 23360-78 |
