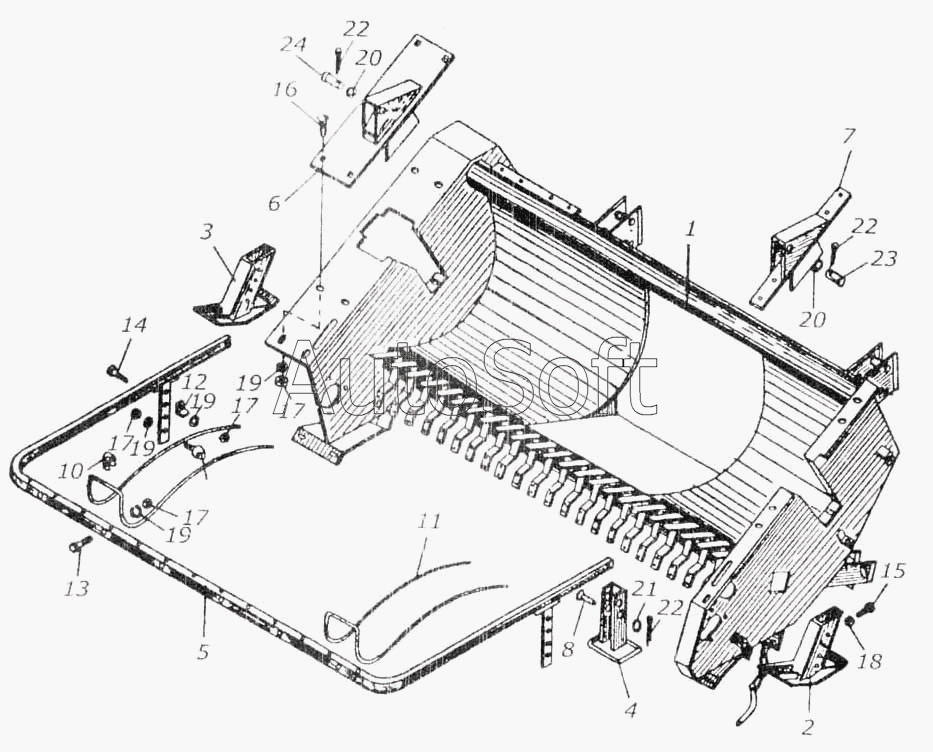

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Рама, башмаки, стойка подборщика
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
19
20
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0915000Б | К***Б | Устройство прижимное | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Башмак | |
| 3 | К***1 | Башмак | |
| 4 | К***0 | Стойка | |
| 5 | К***В | Дуга | |
| 6 | К***А | Кронштейн прижима правый | |
| 7 | К***А | Кронштейн прижима левый | |
| 8 | К***А | Ось | |
| 9 | К***А | Упор | |
| 10 | К***А | Скоба | |
| 11 | К***Б | Прижим | |
| 12 | К***А | Уголок | |
| 13 | М***9 | Болт ГОСТ 7796-70 | |
| 14 | М***9 | Болт ГОСТ 7796-70 | |
| 15 | М***9 | Болт ГОСТ 7796-70 | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Гайка ГОСТ 11860-73 | |
| 18 | М***9 | Гайка ГОСТ 5915-70 | |
| 19 | 1***9 | Шайба ГОСТ 6402-70 | |
| 20 | 1***9 | Шайба ГОСТ 11371-78 | |
| 21 | 2***9 | Шайба ГОСТ 13463-77 | |
| 22 | 4***9 | Шплинт ГОСТ 397-79 | |
| 23 | 2***р | Ось ГОСТ 9650-71 | |
| 24 | 2***р | Ось ГОСТ 9650-71 |
