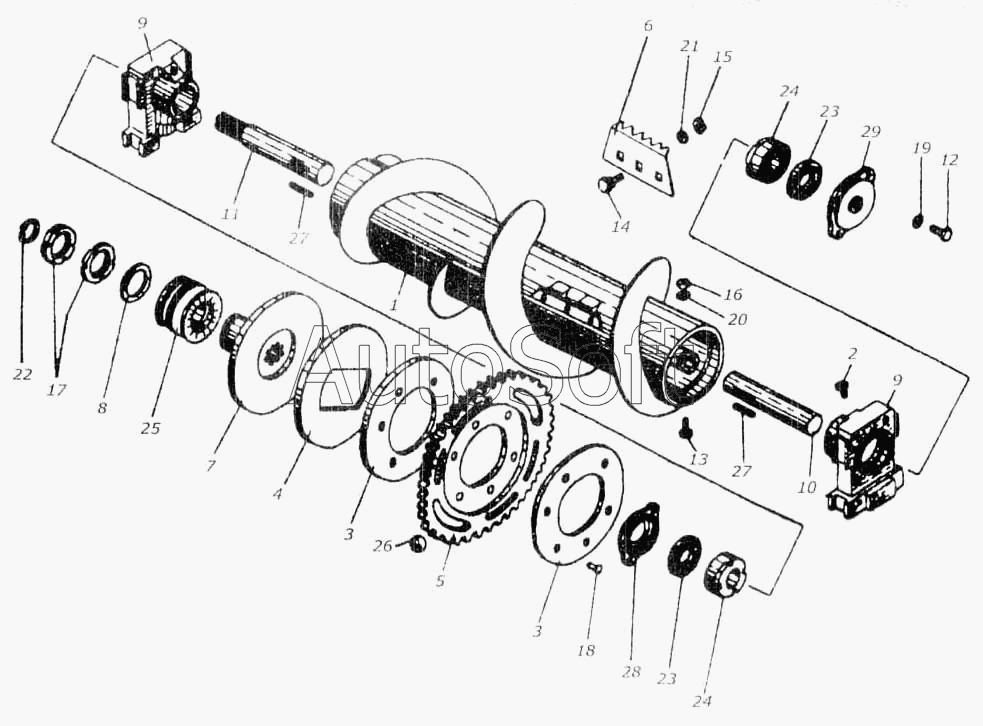

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Шнек КИС 0902000А и его установка
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
16
17
18
19
20
21
22
23
23
24
24
25
26
27
27
28
29
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0202090А | К***А | Муфта фрикционная в сборе | |
| КИС 0202110А | К***А | Звездочка | |
| КИС 0902000А | К***А | Шнек | |
| 1 | К***Б | Шнек | |
| 2 | К***0 | Клапан предохранительный | |
| 3 | К***А | Накладка | |
| 4 | К***А | Кольцо прижимное | |
| 5 | К***А | Звездочка Z=58 | |
| 6 | К***Б | Лопатка | |
| 7 | К***А | Ступица муфты | |
| 8 | К***А | Втулка | |
| 9 | К***А | Корпус | |
| 10 | К***А | Ось левая | |
| 11 | К***А | Ось правая | |
| 12 | М***9 | Болт ГОСТ 7796-70 | |
| 13 | М***9 | Болт ГОСТ 7796 70 | |
| 14 | М***9 | Болт ГОСТ 7796-70 | |
| 15 | М***9 | Гайка ГОСТ 11860-73 | |
| 16 | М***9 | Гайка ГОСТ 5915-70 | |
| 17 | М***9 | Гайка ГОСТ 11871-80 | |
| 18 | 6***1 | Заклепка ГОСТ 10300-80 | |
| 19 | 8***9 | Шайба ГОСТ 6402-70 | |
| 20 | 1***9 | Шайба ГОСТ 6402-70 | |
| 21 | 1***9 | Шайба ГОСТ 11371-78 | |
| 22 | 1***8 | Кольцо ГОСТ 13940-68 | |
| 23 | 2***1 | Манжета ГОСТ 8752-79 | |
| 24 | 1***8 | Подшипник ГОСТ 8545-75 | |
| 25 | 1***4 | Пружина тарельчатая ГОСТ 3057-79 | |
| 26 | 6***м | Шарик Р ГОСТ 3722-81 | |
| 27 | 2***5 | Шпонка ГОСТ 23360-78 | |
| 28 | Н***5 | Крышка подшипника | |
| 29 | Н***8 | Крышка подшипника |
