Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Привод рабочих органов шнека
33
22
23
23
23
23
23
24
26
26
27
28
29
30
31
32
32
21
34
35
36
37
38
39
40
41
42
43
10
1
2
3
3
4
6
7
8
9
11
12
13
14
15
16
17
18
19
20

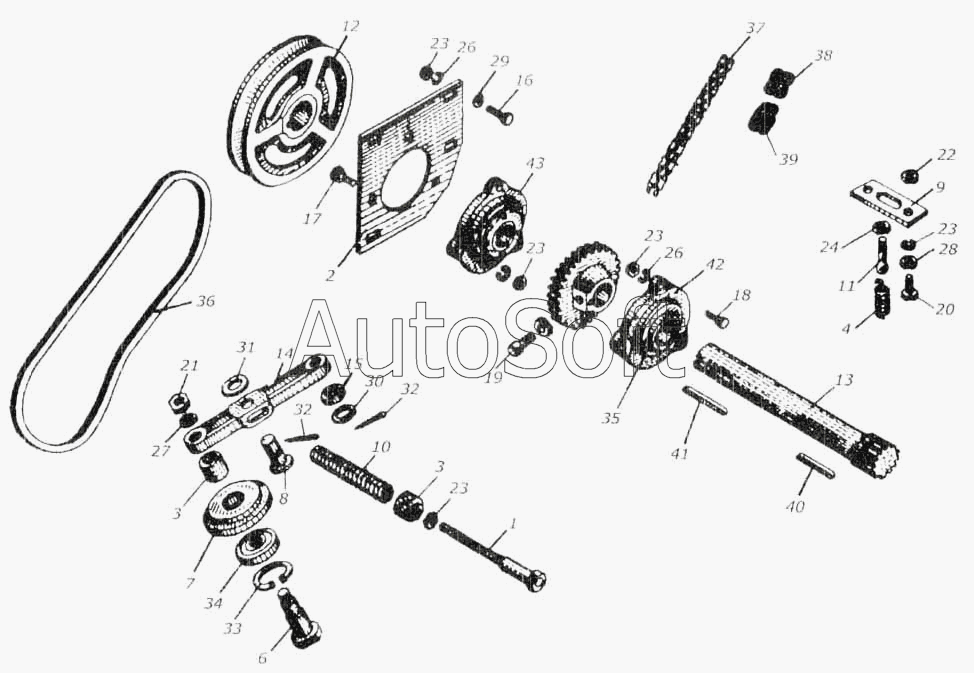

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0905000 | К***0 | Контрпривод | |
| КИС 0916000Б | К***Б | Ролик натяжной | |
| 1 | К***0 | Тяга | |
| 2 | К***1 | Пластина | |
| 3 | К***3 | Пробка | |
| 4 | К***А | Пружина | |
| 5 | К***Б | Втулка | |
| 6 | К***Б | Ось | |
| 7 | К***Б | Ролик | |
| 8 | К***1 | Ось | |
| 9 | К***А | Прокладка | |
| 10 | К***1 | Пружина | |
| 11 | К***Б | Тяга | |
| 12 | К***Б | Шкив d=180 | |
| 13 | К***А | Вал | |
| 14 | К***1 | Рычаг | |
| 15 | К***1 | Шайба | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***5 | Винт ГОСТ 1485-75 | |
| 20 | М***9 | Винт ГОСТ 17473-80 | |
| 21 | М***9 | Гайка ГОСТ2526-70 | |
| 22 | М***9 | Гайка ГОСТ 5915-70 | |
| 23 | М***9 | Гайка ГОСТ 11860-73 | |
| 24 | М***9 | Гайка ГОСТ2526-70 | |
| 25 | 6***9 | Шайба ГОСТ б402-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***9 | Шайба ГОСТ 6402-70 | |
| 28 | 6***9 | Шайба ГОСТ 6958-78 | |
| 29 | 1***9 | Шайба ГОСТ 11371-78 | |
| 30 | 1***9 | Шайба ГОСТ 11371-78 | |
| 31 | 2***9 | Шайба ГОСТ 13463-77 | |
| 32 | 4***9 | Шплинт ГОСТ 397-79 | |
| 33 | 1***2 | Кольцо ГОСТ 13941-68 | |
| 34 | 1***5 | Подшипник ГОСТ 8882-75 | |
| 35 | 1***0 | Подшипник | |
| 36 | В***Т | Ремень ГОСТ 10286-75 | |
| 37 | П***2 | Цепь ГОСТ 13568-75 | |
| 38 | С***0 | Звено ГОСТ 13568-75 | |
| 39 | П***0 | Звено ГОСТ 131568-75 | |
| 40 | 1***5 | Шпонка ГОСТ 23360-78 | |
| 41 | 1***6 | Шпонка ГОСТ 24068 80 | |
| 42 | Н***5 | Корпус подшипника | |
| 43 | Н***1 | 3ведочка Z=12 |
